Прежде чем возводить дом и, решая какой фундамент создавать – или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

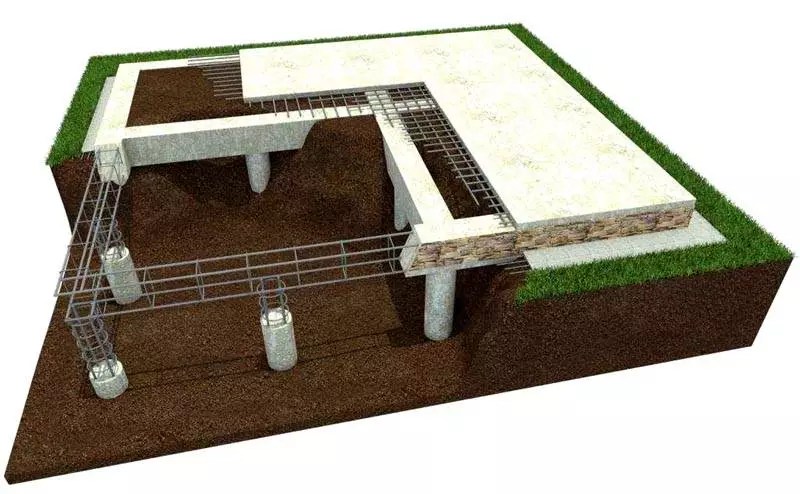

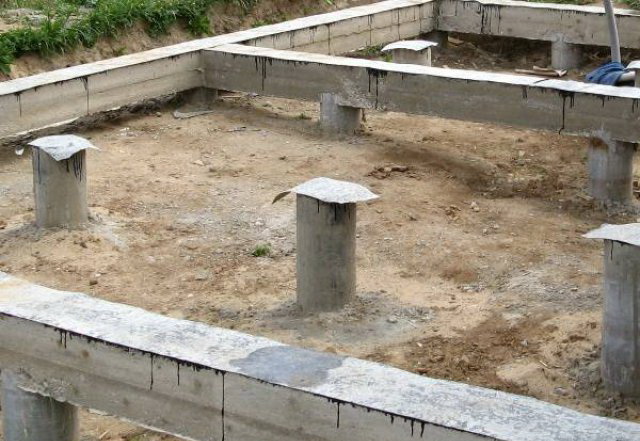

Общий вид монолитной конструкции

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

• Мелкозаглубленный.
  Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

• Заглубленный.
  В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

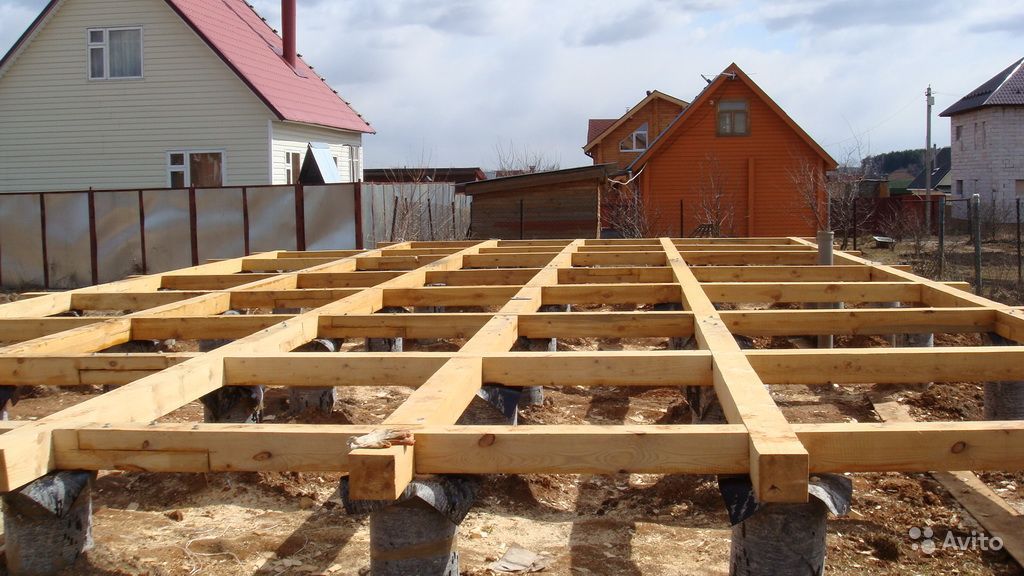

Видео: устройство ростверка для деревянного дома

Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для .
Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

• Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
• Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно в ленточном ростверке, а также его толщину и прочие параметры.

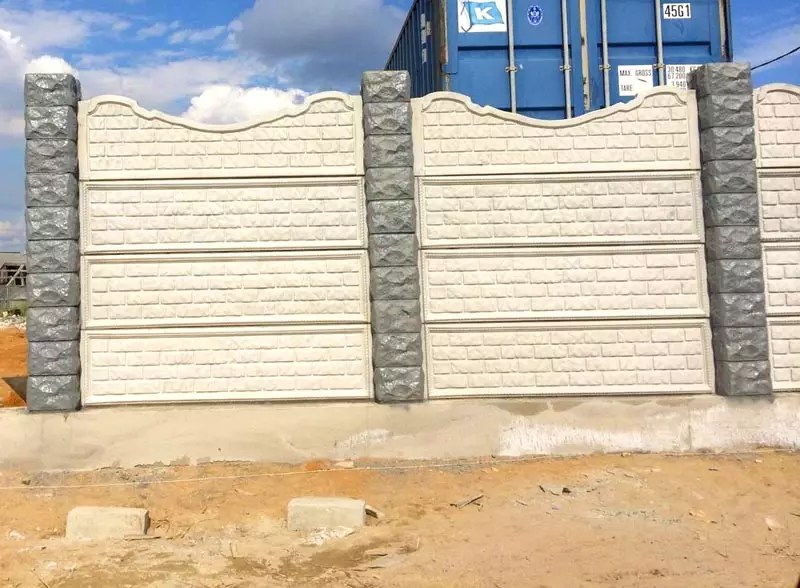

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов.
Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

В строительстве используется несколько схем свайного основания зданий:

• Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
• Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
• Без ростверка. Этот вариант используется для строительства небольших домов.

На заметку!
Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

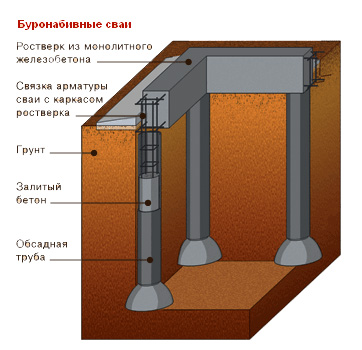

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта.
Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:

Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений.
Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки , к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно!
Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса.
Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

• B

  – минимально допустимая высота для опоры пояса;
• M

  – вес конструкции сооружения без учета используемых опор;
• L

  – длина пояса;
• R

  – прочность грунта у поверхности земли.

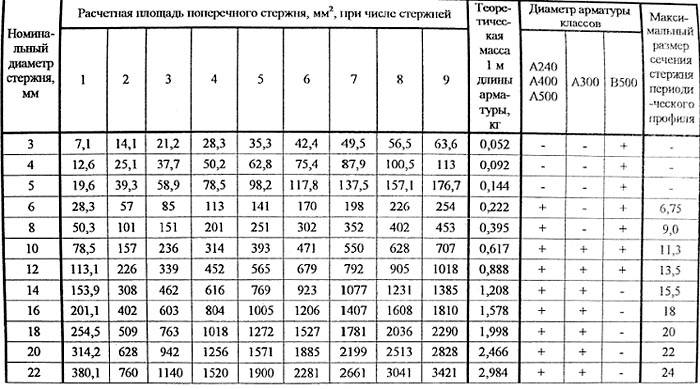

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

• ОАО АПСК «Гулькевичский»

  ;
• ЗАО «ОБД»

  ;
• ЗАО «Т-Бетон»

  ;
• ООО «ЛСР. Строительство-Урал»

  ;
• ООО «ЗКПД Томская Домостроительная Компания»

  ;
• АО «ПЗСП»

  .

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно!
При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м
  2
  3,14*0,52/4 = 0,196
• Периметр, м
  — 2*3,14*0,5 = 3,14
• Масса ростверка, кг
  — 0,4 м.*0,5 м.*30 м.*2500кг/м 3 = 19500
• Масса опор, кг
  — 21*3 м.*0,196 м 2 *2500кг/м 3 *1,3 = 40131
• Масса здания, т
  — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья

Свайно-ростверковый фундамент — достаточно прочная и долговечная конструкция, которая идеально подходит для строительства жилых домов как на обычном, так и на неустойчивом грунте. Создавая монолитную конструкцию, эта технология совмещает все преимущества свайного, столбчатого, а также ленточного фундамента. Кроме того, не сложно построить свайно-ростверковый фундамент своими руками. Что для этого нужно, и какие тонкости монтажа нужно знать мы и попробуем разобраться.

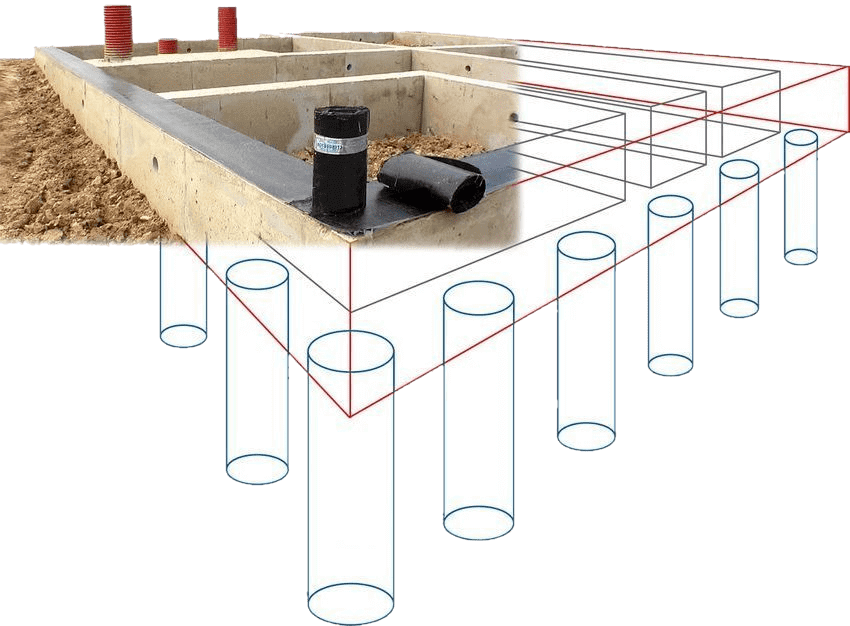

Что такое свайно-ростверковый фундамент

Технология строительства свайно-ростверкового фундамента была изобретена в Финляндии, где всегда были проблемы с грунтом, а дома делают из дерева (то есть они достаточно легкие).

Важно!
Такой фундамент больше подходит для строительства малоэтажных легких домов (например, ). Для кирпичного строения он также сгодится, главное сделать правильные расчеты по распределению нагрузки на основание.

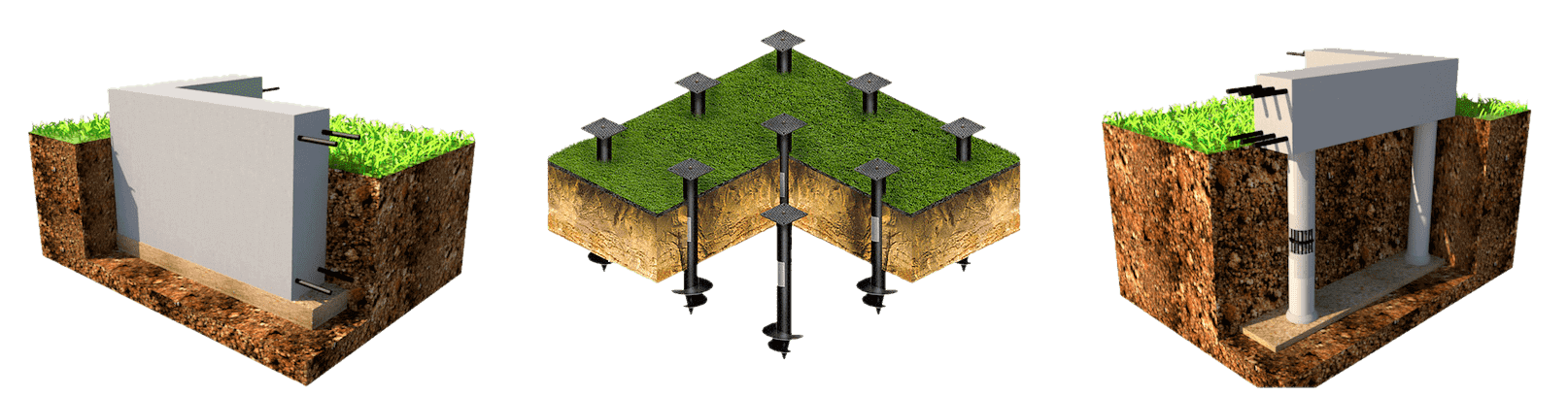

Свайно-ростверковый фундамент совмещает в себе все плюсы своих прародителей: нагрузка равномерно распределяется по ростверку, а сваи надежно закрепляют фундамент, защищая его от разрушения при пучинистых почвах или проходящих близко к поверхности грунтовых вод.

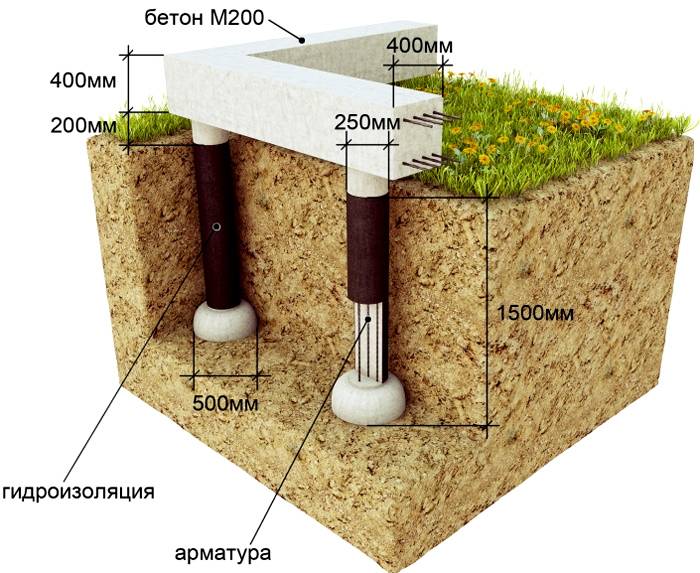

Устройство фундамента

1. Сваи выступают основой всей конструкции. Они погружаются на глубину ниже уровня промерзания почвы (индивидуально для каждого региона), и принимают на себя всю основную нагрузку.
2. Края свай над уровнем земли связывают ростверковой лентой. Он внешне ничем не отличается от классического ленточного фундамента: ж/б находится под всеми несущими стенами, и принимает на себя основную нагрузку. В конечном итоге выходит монолитный фундамент, который надежно закрепляет конструкцию.

Интересно знать!
Сравнивая ростверковый тип фундамента с его прародителями, он определенно выигрывает. требует больше финансовых затрат и не обладает такой устойчивостью, а проигрывает в плане распределения нагрузки на основание.

Для монтажа обязательно нужны чертежи и схемы сделанные профессионалом, а для точности на земле предварительно делается разметка.

Чтобы противостоять движению почвы необходимо делать мелкозаглубленный фундамент. Для него используются сваи из асбестовых труб, внутрь которых укладывают армирование и заливают бетон. Ниже мы подробно рассмотрим пошаговую инструкцию на этом примере.

Плюсы и минусы свайно-ростверкового фундамента

Любая конструкция имеет свои плюсы и минусы, свайно-ростверковый фундамент — не исключение. Поговорим о них подробнее.

К сильным сторонам такого основания относятся:

• Для монтажа не нужно привлекать строителей и спецтехнику, его можно сделать своими руками.
• Чтобы заложить под него основание потребуется немного времени.
• Невысокие финансовые затраты.
• Это универсальный фундамент для разных типов почвы. Его также можно делать на местности со сложным рельефом.
• Фундамент обладает высокой надежностью, не разрушается при сезонном движении и пучении почвы.

Если сравнивать с классическим ленточным фундаментом, экономия при возведении свайно-ростверкового в среднем составляет 45-50%

Недостатки конструкции:

• Подвал и цокольное помещение исключается, если выбран свайно-ростверковый фундамент.
• Полы первого этажа требуют дополнительного утепления.
• Конечная масса здания под такой фундамент ограничена.

Область применения свайно-ростверкового фундамента

Свайно-ростверковый фундамент в строительстве обычно используется при возведении легких, одно- или двухэтажных строений, в условиях «нестабильной» почвы (пучинистой, болотистой, глинистой). Нередко его применяют в .

Такое решения также поможет во время монтажа строений на участке с нестандартным рельефом: например, строительство на пригорке.

При соблюдении всех требований во время монтажа, ростверковый тип фундамента прослужит не одно десятилетие.

Устройства фундамента с ростверком: 1 — рубероид, 2, 8 — нижняя обвязка, 3 — анкерный болт, 4 — глубина погружения анкера 100 мм, 5, 9 — ростверк, 6, 10 — столб, 7 — лага

Расчет свайно-ростверкового фундамента

Расчет свайного фундамента с ростверком подразумевает вычисление глубины погружения свай. Его рекомендуется доверить профессионалу. Погрешность может привести к преждевременному разрушению всей конструкции.

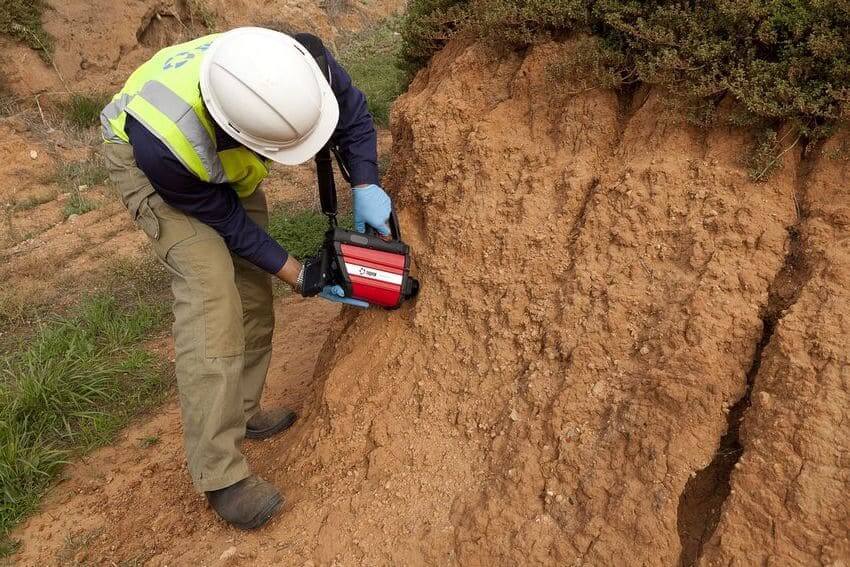

В целом, для этого необходимо провести целый анализ: изучить особенности грунта, учесть ветряную и снеговую нагрузку, климатические особенности региона и массу всех стройматериалов.

Правильные расчёты фундамента — залог качественного и успешного строительства дома

Рассмотрим алгоритм действий

1. Для начала вычисляем общую массу всех стройматериалов, которые будут использоваться.
2. Далее высчитываем снеговую нагрузку, после чего рассчитывается общая нагрузка на фундамент.
3. Завершающим этапом является расчет общей нагрузки на фундамент.
4. Результат предыдущих вычислений умножается на коэффициент.

Так как земля имеет свойство двигаться, подмываться грунтовыми водами, вспучиваться при замерзании, желательно провести качественную оценку грунта. Это исследование играет важную роль при возведении фундамента любого типа.

Свайно-ростверковый фундамент своими руками

Возведение такого фундамента не требует особых умений и опыта, поэтому желающие построить дом могут справиться с этой задачей самостоятельно. Рассмотрим пошаговую инструкцию монтажа свайно-ростверкового фундамента своими руками.

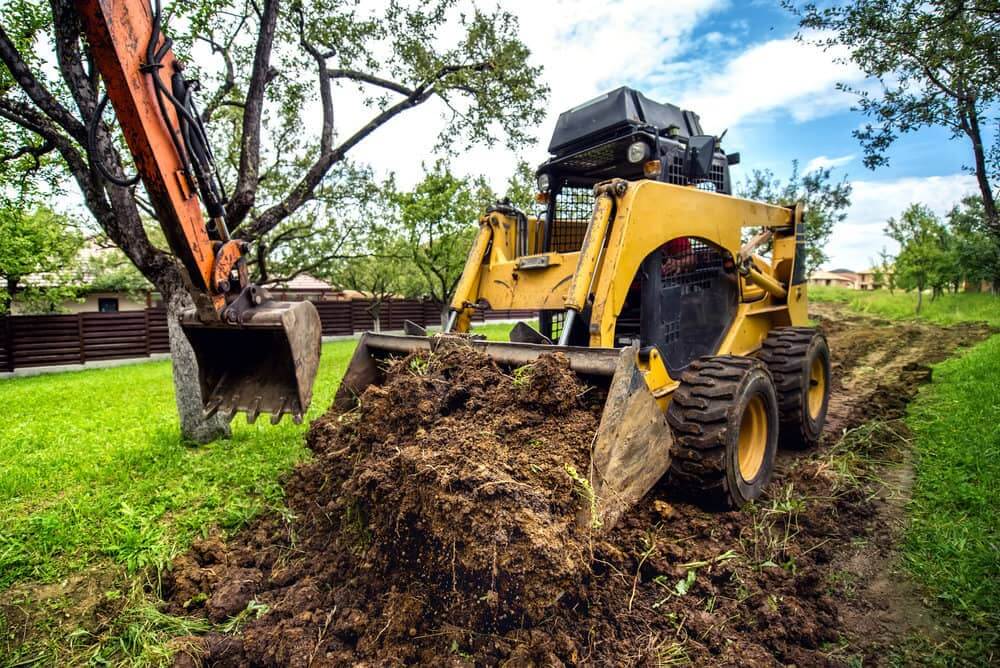

Очистка и разметка территории

Подготовка участка — один из важнейших этапов строительства, от качества которого будет зависеть комфорт выполнения дальнейших работ. Первое что необходимо сделать — убрать весь лишний мусор и растения.

Важно!
Деревья и кусты необходимо выкорчевывать с корнем, иначе они будут прорастать снова и вызывать проблемы при эксплуатации жилища.

В случае если на территории предусмотрен , необходимо тщательно удалить всю сорную траву. Если планируется или грядки, удаляется верхний слой почвы (4-5 см).

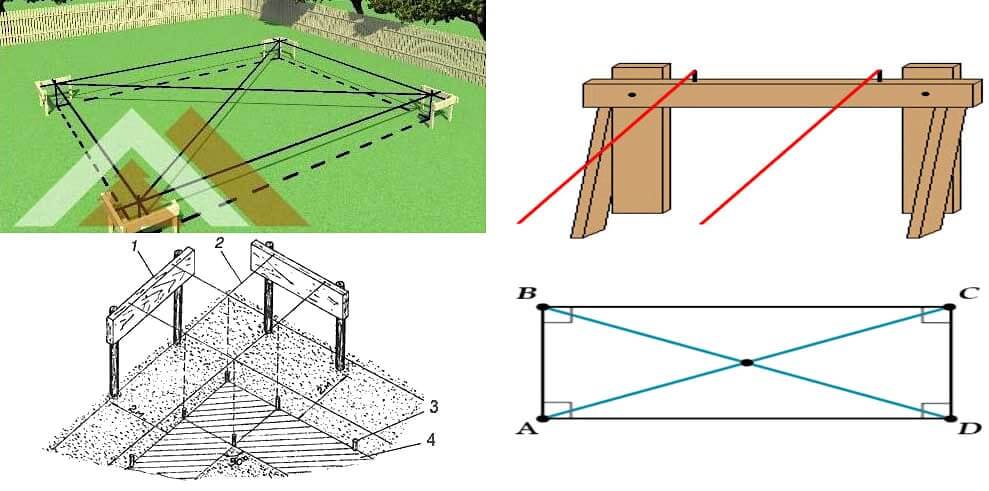

Также на этом этапе проводится разметка участка. Она необходима для более точного выполнения монтажных работ (ровной заливки ростверка и монтажа свай в заранее определенном месте).

Чтобы сделать правильную разметку, чертеж с рисунка в прямом смысле нужно перенести на землю. Важно, чтобы все размеры в точности соответствовали параметрам, указанным в чертежах.

Для работы вам понадобятся следующие материалы:

• нивелир;
• молоток;
• рулетка;
• веревка (леска);
• колышки.

Отдельно отмечаются места для свай. Они распределяются по площади в определенном порядке, чтобы на каждую опору приходился определенный уровень нагрузки (от 800 до 1600 кг).

Важно!
Опоры устанавливаются на каждом углу будущего строения, а также в местах где будут проходить несущие стены или перегородки.

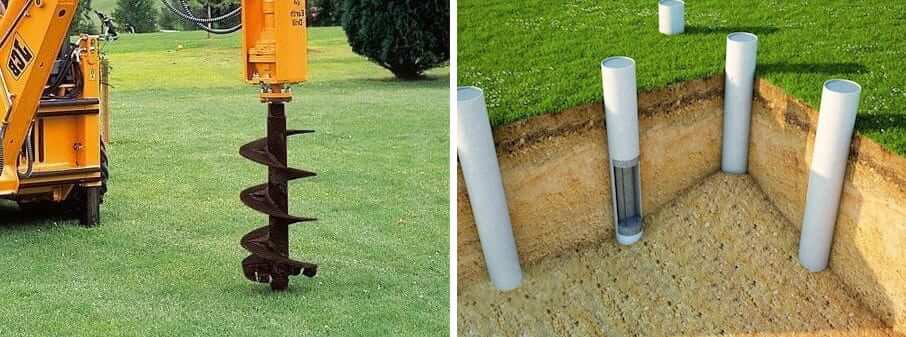

Бурение скважины для свай

Иногда ростверк делается на определенном расстоянии от земли, тогда траншеи рыть не нужно, но это несколько усложняет процесс заливки ростверка.

Скважины для свай бурятся садовым либо ручным буром. Можно также прибегнуть к услугам бурильно крановых машин, но стоит принимать во внимание, что это приведет к увеличению сметной стоимости строительства примерно на 10%.

Глубина каждого отверстия делается на 50 см больше, чем уровень промерзания почвы. Диаметр каждого отверстия должен быть немного больше, чем 1/3 ширины ленты фундамента. Первые 30 см обязательно засыпают песком и тщательно трамбуют. Это поможет защитить металлические детали от влаги в почве.

Важно!
Расстояние между сваями не должно превышать 3000 мм. Чем меньше диаметр столба, тем меньше становится минимальное разрешенное расстояние между сваями.

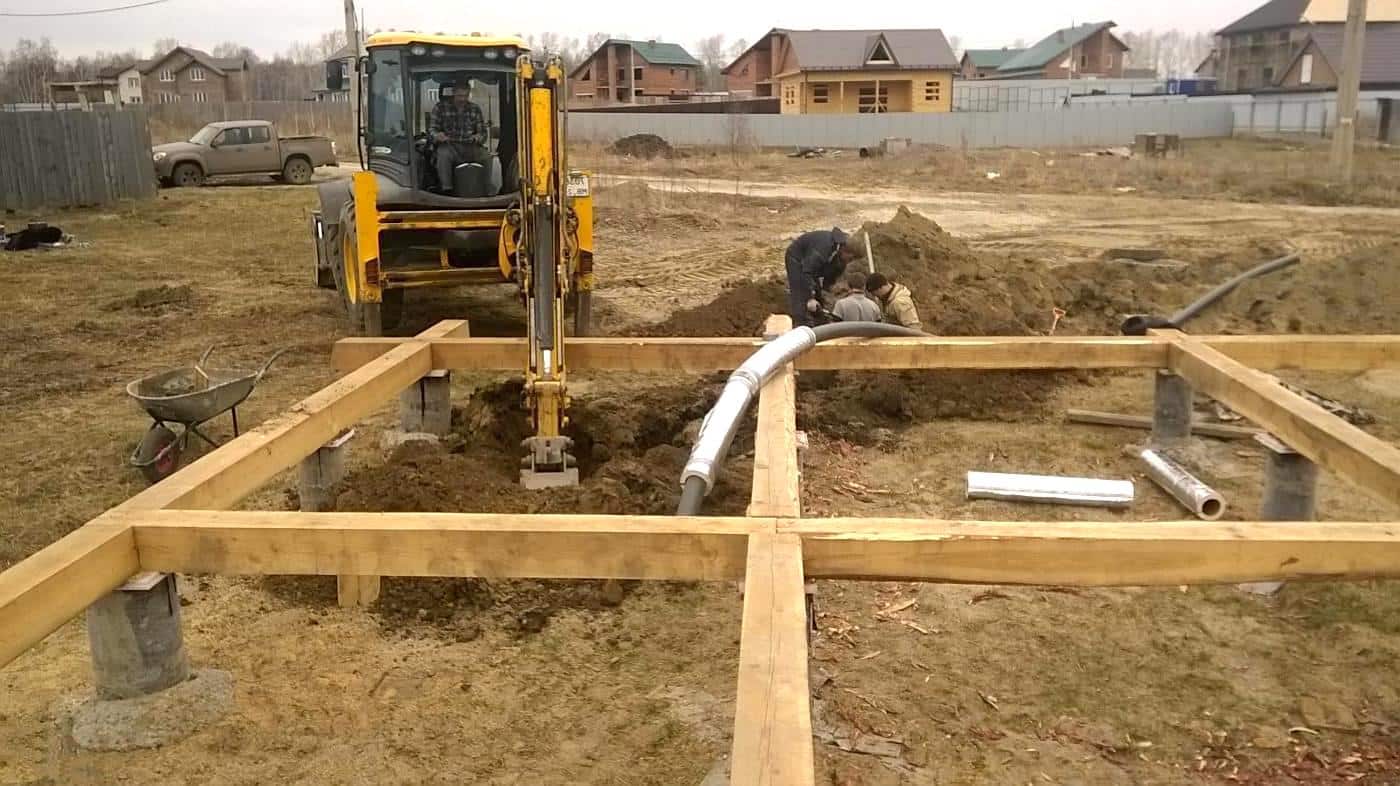

Установка свай для фундамента

Теперь формируем «свайное поле», то есть устанавливаем сваи по своим местам. Для возведения простых строений их можно равномерно распределить по периметру рядами.

Иногда сваи устанавливаются в шахматном порядке. Такой порядок размещения опор часто применяется для монтажа ограждений.

На этапе проектирования свайного поля, следует помнить о таких деталях:

1. Выбор свай зависит от типа грунта;
2. Как близко к поверхности проходят грунтовые воды;
3. Диаметр и длина свай зависит от конечной массы строения (чем больше дом, тем мощнее, а значит больше, должны быть сваи). Также это зависит от типа ростверка.
4. Обязательно высчитывается несущая способность опор.

Переходим непосредственно к монтажу свай. Для них делается опалубка, армирование, а после этого лунки заливают бетонной смесью. Рекомендуют начинать заливать бетон только после того, как все земляные работы уже сделаны.

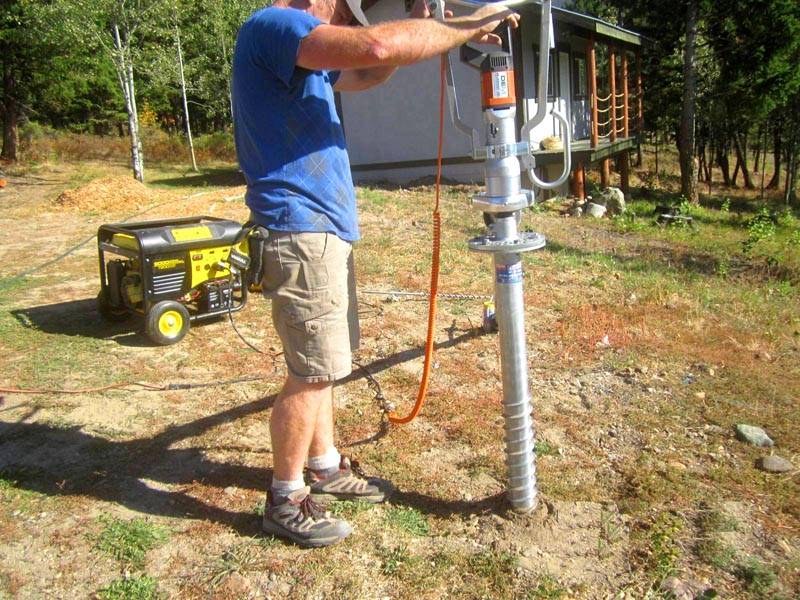

Можно использовать винтовые сваи, для монтажа которых не нужно проводить земляные работы. Установка свай в землю происходит в несколько этапов:

1. Заранее отмеченном месте для свай делаем отверстие глубиной 10-15 см.

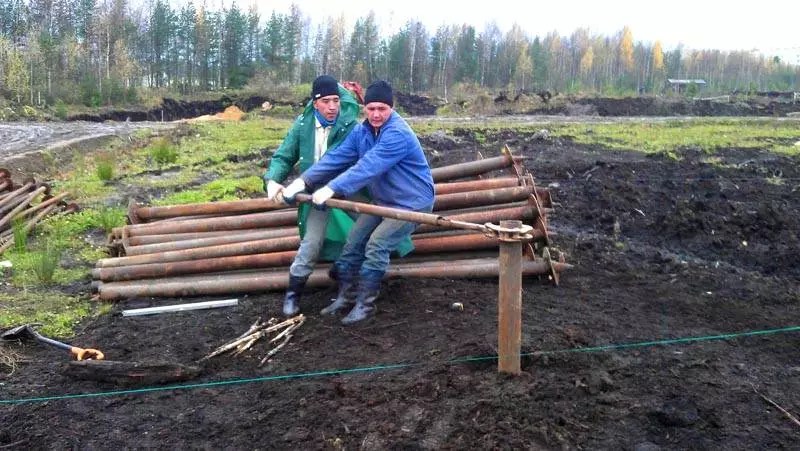

2. Ставим в нее винт сваи и начинаем вкручивать. Для этого потребуется 3-4 человека.
3. По ходу вкручивания обязательно проверяем ровность вхождения опоры в землю с помощью строительного уровня.

При покупке готовых бетонных опор придется привлекать специальную технику, такие сваи забиваются в землю.

Для каждой опоры обязательно нужно сделать «пятку», на которой она будет надежно стоять. Для этого в скважину засыпается песок, сама свая помещается в скважину и заливается бетоном (примерно на 40 см). Затем опору приподнимают (на 30 см), чтобы бетон растекся под ней и создал опорную подушку.

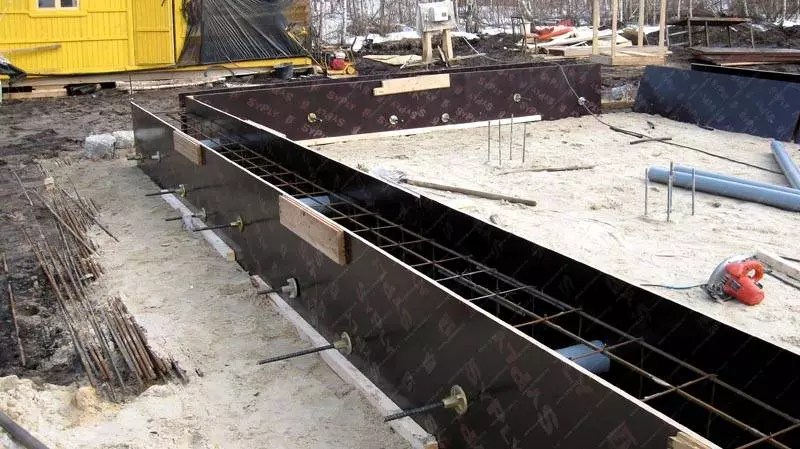

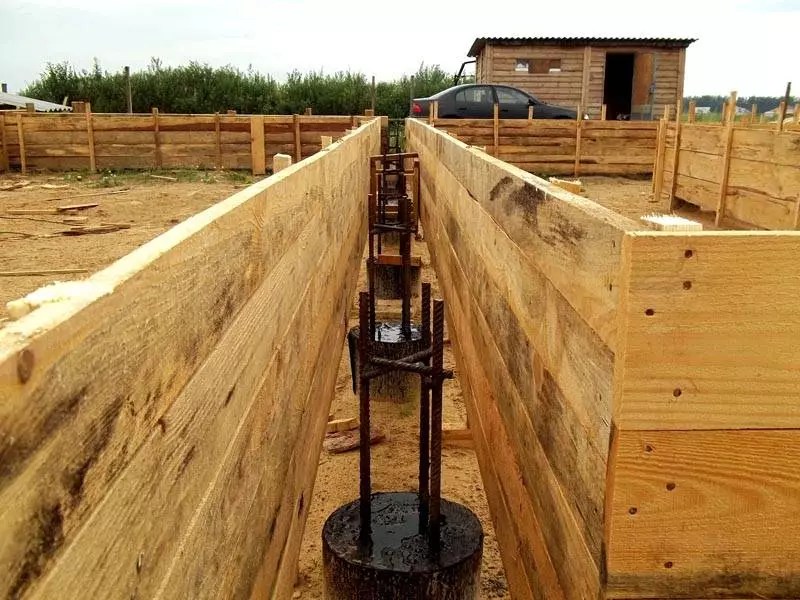

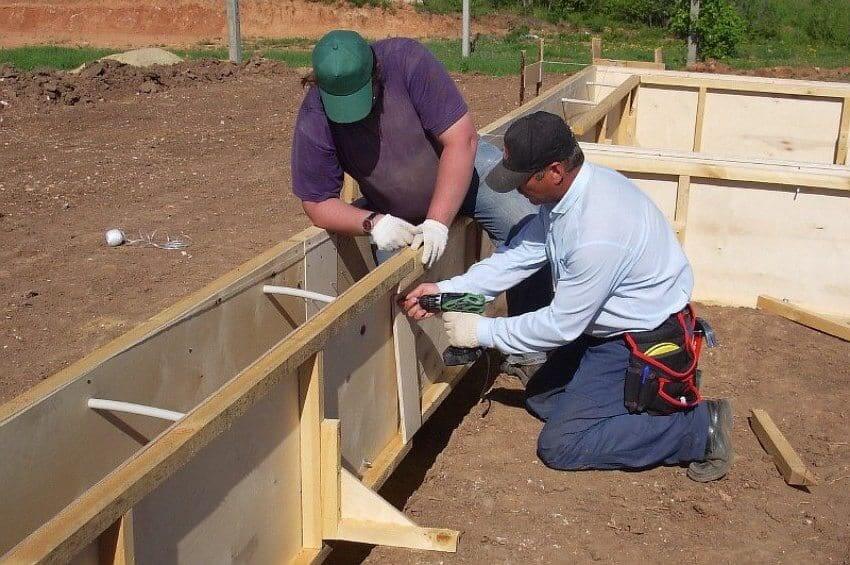

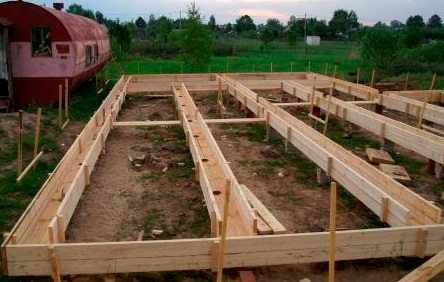

Опалубка для фундамента

Перед началом монтажа опалубки необходимо сделать подушку на дне траншеи. Для этого на дно укладывается 10-15 см песка, его заливают водой и тщательно утрамбовывают. Сверху на песок засыпается щебень.

Опалубку можно купить в магазине или сделать самостоятельно из обычных досок, ДСП-панелей. Чтобы материал для возведения опалубки можно было применить повторно, его обязательно оборачивают полиэтиленовой пленкой.

1. Первоначально по периметру будущего роствека через каждый метр вбиваем колья, к которым монтируем щиты опалубки так, чтобы колья-опоры находились с внешней стороны.
2. Чтобы щиты не разошлись, в верхней и нижней части прибивается дополнительная опора. Особое внимание нужно уделить элементам опалубки у нижних углов.

Важно!
Высота опалубки должна быть больше, чем предполагаемая высота ростверка на 10-15 см.

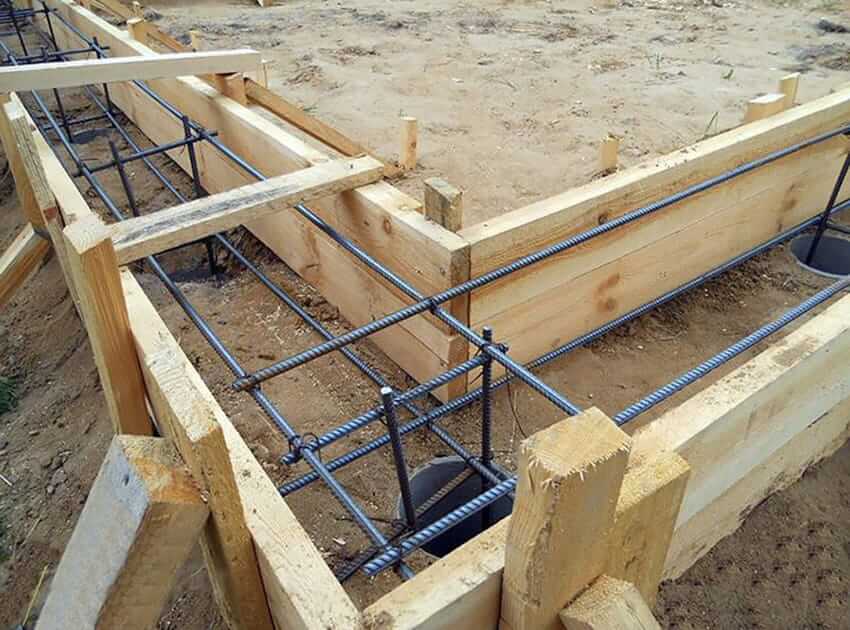

Армирование свай и ростверка

Армирование — обязательный этап строительства фундамента, который помогает укрепить всю конструкцию в целом. Для этого, после подготовки опалубки, внутри нее из металлических прутьев собирается трехмерная сетка.

Прутья укладываются в нескольких направлениях, а в местах пересечения связываются прочной стальной проволокой.

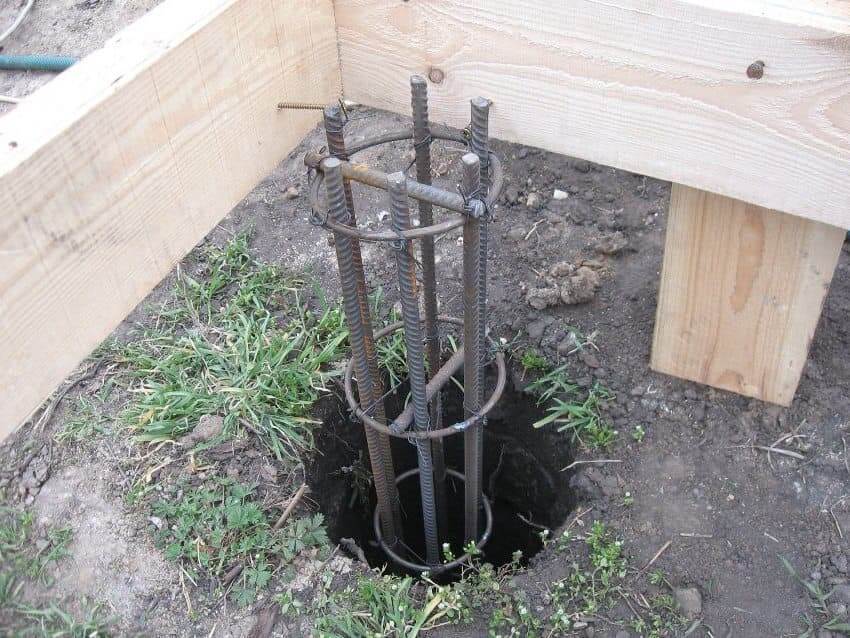

Сваи тоже обязательно армируются. Для этого берут три прута и соединяют их в форме треугольника, после чего помещают на место.

Прутья должны на 20 см выступать выше сваи. Иногда для дополнительного усиления конструкции из прутьев собирается круг полностью.

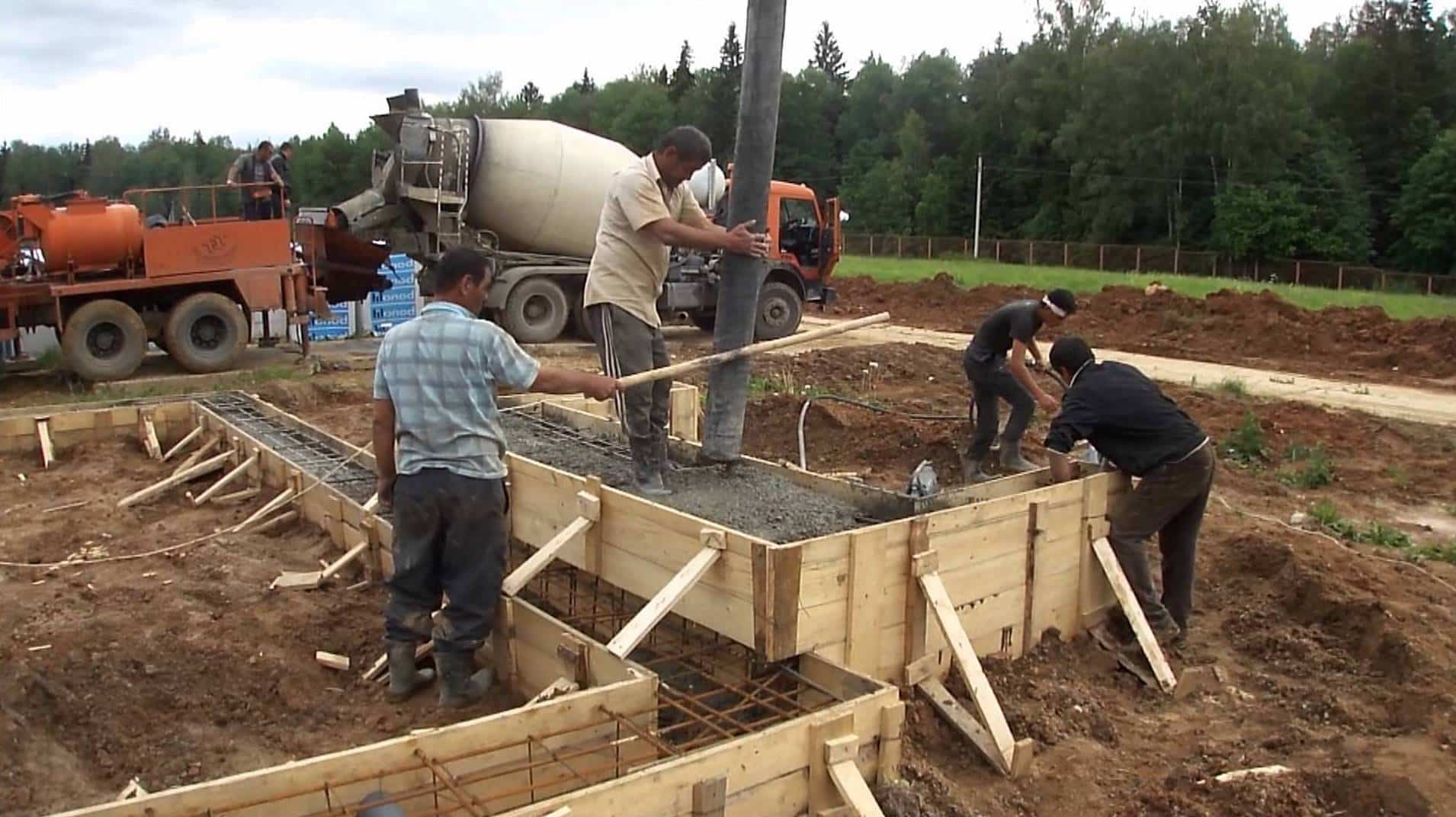

Заливка раствора

При заливке бетона нужно учитывать некоторые тонкости:

• Плотность готового раствора должна быть средней.
• Перед началом заливки бетона все армирующие прутья должны быть соединены.

Порядок действий

1. В первую очередь заливаются все опорные сваи. Их оставляют на 1-2 суток, чтобы конструкция немного просохла и стала более прочной.
2. После этого заливается сама лента. Для этого рекомендуется использовать несколько бетономешалок и заливать смесь одновременно в нескольких точках.
3. Оставляем фундамент сохнуть на неделю. При необходимости поверхность ростверка выравнивается.

Важно!
В дождливую или пасмурную погоду выполнять заливку бетона запрещено, это приведет к снижению прочности всей конструкции.

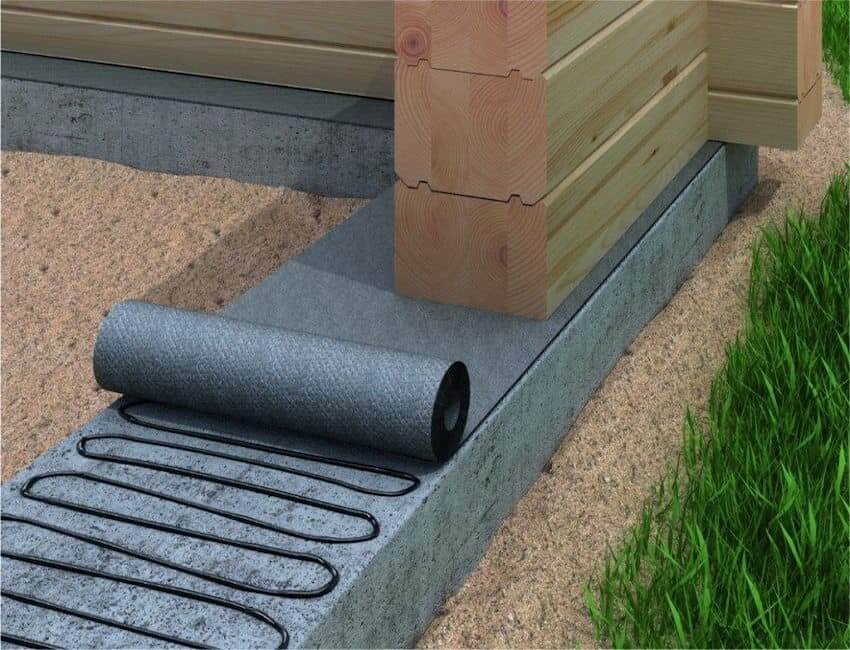

Гидроизоляция утепления

Тепло- и гидроизоляция фундамента помогают защитить от влаги и сырости сам фундамент, также материалы основания дома.

Металлические и асбестовые сваи также нужно покрыть гидроизоляцией, так как со временем из-за коррозии их прочность уменьшается. Для этого можно использовать тот же материал, что и для гидроизоляции ленты фундамента.

Тонкости гидроизоляции:

Для защиты свай, рубероид сматывают в рулон и в таком виде ставят в скважину. В траншее для лент этим материалом полностью устилают стены и дно. Для надежности сверху рубероид можно покрыть горячей смолой.

В свайно-ростверковом фундаменте предусмотрено утепление боковых стен фундамента, которые выступают в качестве цоколя. Для этого используются: пенопласт или пенополистирол, битум и т. д.

Для защиты основания от сырости и плесени, также важно позаботиться об вентиляционных отверстиях (продухах). Их делают с помощью небольших отрезков пластиковой трубы.

Она укладывается на определенном уровне ленты во время заливки бетона, контур трубы обсыпается песком, чтобы её было легко вынуть. Когда фундамент полностью высохнет, трубу убирают.

Теперь вы знаете, как сделать свайно-ростверковый фундамент своими руками, используя при этом знания, полученные от изучения данной статьи.

Так как в Подмосковье грунты преимущественно слабые, песчаные и водонасыщенные, устройство свайного фундамента с ростверком, или как иногда его называют в народе фундамент ростверк на сваях, дело обычное.

Виды ростверка

Разновидности ростверка различаются по высотному уровню от поверхности почвы, причем высота наземной области свай может быть разной.

• Заглубленный
  – такой вид ростверка полностью погружен в грунт. Верхняя плоскость находится ниже основного уровня почвы. Самый сложный вид ростверка, так как трудно обеспечить свободное пространство под ним.
• Повышенный
  – бетонная лента проходит в одной параллели с грунтовой поверхностью. В отдельных случаях имеет незначительное возвышение.
• Высокий
  – внешняя плоскость фундамента возвышается на значительную высоту от общего уровня грунта. Является часто используемым видом, так как имеет простой монтаж и не подвергается земляному давлению на фундамент. Но требует дополнительного утепления и гидроизолирования. Также нет возможности сделать подвал или подземный склад.

Рис
. Виды ростверков свайных фундаментов

Расположение свай под ростверком может быть различным. Для большой прочности их можно расположить сплошными рядами, тогда ростверк будет выглядеть в виде плиты. Либо если нужны точечные усиленные зоны, то сваи устанавливаются пучками. Довольно часто встречаются полосные установки свай с ленточным ростверком.

Виды ростверка по используемому материалу

• Металлический


Представляет собой швеллер или двутавровую балку, которые выполняют функцию обвязки фундамента. Такой вид ростверка полностью исключает деформацию стен и пола в виде проседания или искривления. Имеет дополнительную основу для несъемной опалубки и бетонирования чернового пола на первом этаже.

• Бетонный


Выдерживает нагрузку большого кирпичного или блочного дома, так как является самым надежным конструкционным устройством. Его одиночные сваи имеют общее перекрытие в виде железобетонной балки.

• Деревянный


Применяется только для легких дачных домов . Выполняет функцию обвязки нижнего венца деревянной постройки. Обычно монтируется без создания цокольной области.

Свайный фундамент с монолитным ростверком

Сделать такой фундамент самому не представляет особой сложности, если почва не имеет каких-либо серьезных нюансов, например, наличие скальной породы или больших прослоек песочной породы.
Сначала производится установка свай по намеченному чертежу. Они в большинстве случаев обязательно проходят армирование и заливку бетонной смесью, хорошо проталкиваемой на всю глубину механическим вибрированием.

Рис
. Схема расположения монолитного ростверка

Так как ростверк представляет собой бетонную ленту, опоясывающую свайное поле , то его сечение определяется при помощи расчета постоянного давления от здания. Все это можно распределить на несколько этапов:

• Чертежи и разметка


Составление чертёжного плана и проведение грунтовой разметки.

Бурение скважин с последующей забивкой свайных стволов при помощи специальной техники.

Изготовление опалубной конструкции для ростверка и свайных оголовок , если последние имеют возвышение над грунтовой поверхностью. При заглубленном виде ростверка осуществляется рытье траншеи для заливания бетонной смеси.

• Заливка бетона


Непосредственное бетонирование свайной конструкции и ростверка горизонтальными наложениями.

• Застывание


Обязательная выдержка залитого монолитного сооружения до его полного застывания. Разборка съемной опалубки (если есть).

Технология возведения свайного фундамента с ростверком

Прежде чем начинать строительство необходимо провести все расчетные работы по возведению фундамента. Так как могут возникнуть сложности при монтаже, то лучше обратиться к профессиональным сотрудникам. Они, проведя необходимые исследования, представят полный отчет по необходимым работам и их стоимости.

Цена
свайного фундамента с ростверком будет зависеть от:

• численности свай;
• диаметра, поперечного сечения и общей длины свайных стволов;
• необходимого для строительства материала (цемент, песок, арматура и т.д.);
• наличие или отсутствие специальной техники.

Этапная последовательность:

• Проведение разметочных работ по участку


Есть два вида разметки: «египетский треугольник» и «две кривые». Первый способ заключается в забивке реек по углам на длинной стороне будущего фундамента и прочерчивании линии между ними. Далее на верёвке завязываются узлы с промежутком в три, четыре и пять метров. Узлы в 3 и 4 метра соединяются с помощью гвоздя. Далее узел верёвки прикрепляется к рейке и натягивается так, чтобы промежуток в четыре метра оказался на проведенной линии. По участку верёвки в три метра проводится еще одна линия. Потом на ней отмечается ширина здания и ставится третья рейка. Также обнаруживается и последний угол.

Рис
. Схема разметки фундамента

Способ «двух кривых» заключается в определении равного метража от установленной рейки. В эти точки устанавливаются метки. Верёвка привязывается одним концом к рейке, а другим к установленной метке. Выводится и отмечается дуга. Тоже самое делается со второй отметкой. От точки соединения дуг прокладывается линия, на которой будет определена ширина дома. Затем четыре метки соединяются шнуром, и проводится такая же разметка внутреннего фундаментального контура. Только после этого отмечаются контрольные точки для свай.

Рис
. Схема «две кривые» (разметка фундамента)

• Бурение скважин для свай


Проводится согласно расчетам, которые должны показывать уровень промерзания грунта и прохождение подземных вод. Стандартная глубина не превышает двух метров. После окончания буровых работ на дно скважины укладывают песчаную подушку и устанавливают в качестве опалубки асбестовые трубы. Сваи могут иметь не только круглую форму, но и квадратную. Такие применяются, если необходимо маленькое заглубление фундамента.

• Установка свайных опор


Монтаж свай производится с точным соблюдением заданных параметров. После установки проводится их динамическое испытание .

• Монтаж ростверка


В свою очередь подразделяется на несколько этапов:

При заглубленном виде ростверка выкапывается траншея вместе с бурением скважин. На дно укладывается подушка из песка минимум в десять сантиметров.

Затем монтируется сама опалубка с применением ДСП-щитов.

Рис
. Монтаж ростверка

• Двухуровневое армирование



Проводится
с помощью двенадцатимиллиметровых прутов. Их связка осуществляется с помощью обожжённой проволоки. Дно траншеи предварительно должно быть устлано брусовыми досками шириной до пяти сантиметров. Такое же расстояние арматура не должна доставать до верхнего края опалубки.

Рис
. Двухуровневое армирование ростверка

• Бетонирование ростверка


Производится в один день той же смесью, которая использовалась для заливки свай. Верхнюю плоскость бетонного раствора необходимо тщательно разровнять с помощью строительного уровня. При заглубленном ростверке опалубка снимается через 2-5 дней, а с высокого – минимум через месяц. Причем две недели бетон необходимо регулярно смачивать водой два раза в день, чтобы избежать растрескивания.

Все нормативные требования, относительно размеров элементов фундамента и применяемых материалов, определяются на основании инженерных расчетов, также в соответствии со СНиП и входят в состав проекта строительства.

Фундамент на сваях с ростверком — видео

В этом видео можно поэтапно просмотреть создание свайно-ростверкового фундамента:

Оставьте заявочку и мы свяжемся с Вами:

Статьи по теме

Полезные материалы

JQuery(document).ready(function(){
jQuery(«#plgjlcomments1 a:first»).tab(«show»);
});

В общем понятии этого слова. Вместо этого по периметру и под будущими стенами вбиваются сваи на определенную глубину. Но иногда возникает опасность того, что они начнут «гулять» при осадке грунта. Как же защититься от этой проблемы? На такой случай уже давно изобретен способ, который поможет избежать этой беды, и известен он как ростверк. Что это такое, как его выполнить и насколько сложна подобная работа – именно в этих вопросах сегодня мы и будем разбираться. И начнем, конечно же, с общей информации.

Читайте в статье

Ростверк – что это такое и для чего он предназначен

Для начала имеет смысл понять, что такое ростверк, что конкретно вкладывается в это понятие. По сути, это специальная обвязка вбитых или вкрученных свай фундамента, которая может быть выполнена из любого материала. Но, например, для он совершенно не обязателен. В подобных сооружениях его роль на себя берет нижний венец бревен.

Нужно отметить, что прочность свайного фундамента с ростверком в разы выше, чем при его отсутствии. Иногда бывает, что без него вообще обойтись нельзя.
Интересно то, что многие занимаясь строительством на участке и изготавливая ростверк на даже не подозревают о том, как это называется.

При этом одни придумывают такой работе свои названия, а другие и вовсе причисляют это к фундаменту или к самой постройке. А между тем это отдельный промежуточный и конструкционно необходимый этап. А после, если спросить, как выполнялась работа, они могут даже удивиться: «Ростверковый фундамент? Что это такое вообще? У меня обычные сваи». Надеемся, что после сегодняшнего обзора у наших читателей таких ситуаций не будет.

Из какого материала можно сделать ростверк для свайного фундамента

Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера , а также от грунта, на котором оно будет находиться. Он может быть:

• Металлическим
  – применяются различные тавровые и двутавровые балки;
• Деревянным
  – это может быть или бревна;
• Бетонный или железобетонный
  – для этого делается опалубка, которая и заливается раствором.

Разберем эти виды более детально.

Изготовление свайного фундамента с монолитным ростверком и его особенности

Сам монолитный ростверк может быть двух разновидностей:

• – такой свяжет единым основанием все сваи фундамента;
• – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.

Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.

Важная информация!
Надежность и качество готового ростверка будет зависеть от правильности составленного проекта с распределением последующей нагрузки, выбора типа конструкции и монтажа опалубки. Те же факторы влияют и на расход бетона.

Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.

Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН).
Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.

Статья по теме:

Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок

Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента

Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.

Важный совет!
Ростверк из бруса необходимо как можно тщательнее пропитать специальным составом, предотвращающим гниение и защищающим от плесени, грибка и насекомых. В наше время на прилавках строительных магазинов ассортимент подобных товаров достаточно велик. В крайнем случае можно воспользоваться обычной олифой. Помните, что от качества обработки зависит срок службы фундамента, а значит и всего строения в целом.

Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и . При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными.
Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но или дома в один этаж такого ростверка будет вполне достаточно.

Металлическое основание для строений – в каком случае подойдет подобный материал?

Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.

Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки ,ведь от качества шва тоже многое зависит.

Важно!
Сварочные швы требуют особой и более тщательной обработки. Они подвержены коррозии больше, чем остальные части ростверка.

Типы ростверка, их назначение и возможность применения в различных ситуациях

О типах монолитного ростверка мы уже упоминали в общих чертах. А сейчас пришло время поговорить об этом более подробно. Возможно, именно эта информация поможет домашнему мастеру решить для себя основной вопрос – с чего начать устройство фундамента.

Устройство ленточного фундамента с ростверком – нюансы выполнения работ

Начнем с того, что если предполагается , то и сваи под него будут забиваться или вкручиваться в грунт по-особому. И этому есть свое объяснение. Дело в том, что шаг свай в ленточном ростверке должен быть несколько меньше, чем это допускается в плитном.

Важная информация!
Чем чаще будут расположены опоры свайного фундамента с ленточным ростверком, тем лучше, однако излишне частить тоже не стоит. Фанатизм в этом деле ни к чему.

Нужно понимать, что расстояние между сваями будет зависеть в большей мере от грунта. Ведь по законам физики, чем меньшее количество свай будет расположено под ростверком, тем большее давление на них будет оказывать сооружение.
Так же при заливке свай (если выбран буронабивной вариант) необходимо помнить об – этот этап обязателен.

Ростверк для забора – каким образом выполняются работы по его выполнению

Ростверк для никаких сложностей в устройстве не предполагает. Он может быть как монолитным, так и деревянным или металлическим. Основная задача здесь – рассчитать установку свай таким образом, чтобы одна из них обязательно находилась под опорой , без которых его не построить.
Например, если решено, что одна секция будет длиной в 3 м, а при этом ростверк изготавливается из бруса, имеет смысл забивать сваи через каждые полтора метра. А при двухметровых секциях промежуточные точки опоры могут и не потребоваться. Но это, если не планируются бетонные секции, которые весят достаточно много. В этом случае ростверк под лучше сделать из металла или монолита.

Свайный куст – что это и какой ростверк для него нужен

Говоря простым языком, куст – это несколько свай, объединенных одним ростверком. Для примера можно взять тот же , который проходит через заболоченную местность с неустойчивым грунтом. Тогда, в некоторых местах сваи могут «поплыть». Остается одно – использовать свайный куст.

Для того, чтобы воплотить это в жизнь, не нужно в неустойчивом месте устанавливать одну сваю, как она шла по проекту прямого забора. Тут следует действовать немного иначе. Размечаем в этом месте равнобедренный треугольник со сторонами по 0.5 м (к примеру) с таким расчетом, чтобы центр его оказался именно на прямой линии . После этого загоняем 3 сваи по углам и объединяем их ростверком. Конечно, работы добавляется, но и прочность такой конструкции будет в разы выше. Таким образом столбчатый фундамент с ростверком для свайного куста будет намного устойчивее к движению грунта, а значит и надежнее.

Различия свайно-ростверковых фундаментов по типу устройства подземных опор

По типу свай различают следующие технологии фундаментов:

• Буронабивной ростверк;
• Фундамент на .

Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента. Именно на этом сейчас мы и остановимся подробнее.

Технология буронабивных свай с ростверком и как все сделать своими руками

Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.

О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.

Ростверк на винтовых сваях – его плюсы и минусы

Есть и более простой способ, нежели бурение скважин и . Если планируется постройка обычной , то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.

После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.

Важная информация!
На свайно-винтовой ростверк нельзя ставить высокие постройки в 2-3 этажа, особенно при условии неустойчивого грунта.

Статья по теме:

Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.

Основные размеры ростверков – каким образом различаются их габариты

Начиная эту непростую тему, можно сказать, что подробная информация по правилам расчета высоты ростверковых фундаментов, а также и других габаритов обычному обывателю вряд ли пригодится. Дело в том, что даже зная все необходимые для вычислений формулы, человеку, не связанному с , высчитать все правильно вряд ли удастся. Именно поэтому попробуем обрисовать такую тему, как размеры ростверка свайного фундамента, как можно проще и в общих чертах.

Попробуем понять, каким образом будет распределяться нагрузка после полного завершения строительства здания. Если обратиться к точным наукам, то при правильном возведении сооружения нагрузка должна равномерно распределиться по ростверку, который (в свою очередь) раскидает ее на все задействованные сваи. Но при этом следует понимать, что, если в сооружении присутствуют вертикальные несущие балки, они должны находиться непосредственно над сваей. В этом случае нагрузка распределится так, что не самый мощный ростверк ее с легкостью выдержит.
Специалисты же свободно могут рассчитать, какие размеры необходимы свайному фундаменту в разрезе по всем габаритам.

Важный совет!
Вполне можно обойтись без помощи инженеров в подобной работе при условии, что производится строительство бани, добротного сарая или складского помещения. Если же планируется постройка капитального дома, то лучше привлечь профессионалов.

Чем различаются серии свайных ростверков: наиболее известные их производители

В принципе, есть возможность приобрести готовые ростверки, но здесь необходимо изучить довольно много документации. Дело в том, что серий ростверков достаточно много, и каждая отличается друг от друга прочностью, размерами, стойкостью к коррозии и еще множеством параметров.

Самым известным производителем ЖБИ ростверков от 35 тонн является российская компания «ООО СК ПромТехСтрой». Но такие большие ростверки ими выполняются только на заказ. Для менее габаритных предварительная договоренность не требуется, они всегда есть в наличии. Что же касается производства ЖБИ ростверков от 50 тонн, то заказать подобные можно в ООО ДСК «Ростверк», и обойдется это в довольно кругленькую сумму.

Но для личного строительства на участке требуются много меньшие габариты, а потому стоит рассмотреть серии ростверков на российских рынках, которые можно приобрести практически в каждом городе.

Получается, что приобрести подобные изделия не сложно. Но при этом стоит понимать, что без подъемного крана в этом случае не обойтись, а это еще одна статья расходов. Типовые ростверки для свайных фундаментов, которые были представлены, не являются полным ассортиментом компаний, занимающихся их изготовлением. Эти серии приведены для того, чтобы в общих чертах понять стоимость на готовую продукцию и сравнить затраты (при планировании собственноручного изготовления ростверка).

Устройство свайного ростверка: основные положения и правила

Согласно требованиям, ростверком можно считать и бетонную , а потому и ее нельзя оставить без внимания. Подобный свайно-ростверковый фундамент устроен таким образом, что опалубка устанавливается лишь по боковым стенкам. Нижнюю же ее часть заменяет грунт.

Важный совет!
Если планируется извлечение боковых стенок опалубки после высыхания ростверка, то их следует промазать специальными составами. Если нет возможности приобрести подобные смеси, возможно использование вместо них обычного солидола.

Примерно рассчитать свайный фундамент с ростверком можно и самостоятельно, но (как уже говорилось) для этого делать не стоит, если нет подобного опыта. Хозяйственные сооружения под этот запрет не попадают. Соблюдение и исполнение ростверка по схеме является обязательным, даже малейшее отступление от размеров не допускается.

Теперь что касается расстояний между сваями. Можно долго его высчитывать или делать как можно меньшим (что будет неправильно), но есть и еще один вариант. Согласно СНиП, расстояние между сваями в ростверке должно составлять не менее метра. Если планируется постройка сооружения без проекта, для страховки можно устанавливать сваи на расстоянии 1 м одна от другой или чуть шире, в зависимости от несущих вертикальных балок.

Совет!
Зная по проекту величины стен, крыши, материал, который будет использоваться при строительстве и объем ростверка, рассчитать нагрузку, которую должен будет выдержать фундамент будет несложно. Для этого нужно всего лишь воспользоваться калькулятором, представленным ниже.

Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточном исполнении. Но при больших величинах глубины промерзания грунта такой вариант обходится дорого. Ведь его в подобной ситуации приходится закладывать очень глубоко, а это дополнительные существенные расходы на железобетон. Чтобы уменьшить смету устройства основания коттеджа, сейчас застройщики-частники все чаще стали отдавать предпочтение свайному ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

Что такое свайный фундамент с ростверком?

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Виды фундамента на сваях

Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).

Свайный фундамент с металлическим обвязом

Свайный фундамент с монолитной обвязкой

По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:

Винтовой.

Буронабивной.

В первом случае это практически полная копия фундамента на винтовых сваях . Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.

Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

Такое основание имеет следующие плюсы:

Возможность обустройства на склонах и в болотистой местности;

Сравнительная дешевизна сооружения свайной ростверковой конструкции;

Минимум временных затрат на возведение фундамента;

Отсутствие потребности в привлечении грузоподъемной автотехники;

Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;

Отличные показатели устойчивости на подвижных пучинистых участках.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:

Отсутствие возможности сделать подвальное помещение;

Затраты на дополнительное утепление пола.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент , лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Использование

Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.
