Мелкозаглубленный ленточный фундамент на непучинистых грунтах. Какой фундамент более надежен при строительстве на пучинистых грунтах? Неравномерные усадки фундамента на пучинистом грунте

Мелкозаглубленный ленточный фундамент часто используют при возведении легких домов: деревянных, кирпичных, из газо- и пенобетона. Выбор такого типа фундамента обусловлен экономией средств и времени по сравнению с с глубиной ниже уровня промерзания почвы.

При соблюдении технологии надёжность такого неглубокого фундамента не пострадает и постройка будет стоять долго. О том как рассчитать и правильно залить мелкозаглублённый ленточный фундамент читайте далее в нашей статье.

Что собой представляет такой фундамент

Этот тип фундамента — среднее между обычным заглубленным и незаглубленным ленточными фундаментами. При пучении грунта мелкозаглубленная лента фундамента будет вместе с домом подниматься и опускаться в периоды смены времен года.

Фундамент при этом не разрушается. Для достижения такого эффекта необходимо при строительстве строго соблюдать технологию. При отступлениях от нормативов появляется большая вероятность растрескивания фундамента.

Достоинства:

• простота выполнения;
• невысокая стоимость работ;
• можно построить без применения техники;
• достаточная прочность для небольших домов или строений (дачи, гаражи, бани).

На промерзшем грунте, в зимние месяцы, закладывать такой тип фундамента нельзя, как и оставлять ненагруженным под зиму.

Период от заливки фундамента до окончания строительства стен в климате средней полосы составляет примерно 4-5 месяцев.

Материал изготовления

Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Расчет фундамента

Расчет мелкозаглубленного ленточного фундамента складывается из анализа степени пучения почвы и несущей способности грунта. На основе этих данных определяют толщину подушки, размеры фундамента, его высоту и толщину.

Учитывают площадь будущего здания, количество этажей, схему расположения жилых и нежилых помещений.

Во внимание принимается и наличие подвальных или полуподвальных помещений, и тип материала, из которого будет построен фундамент.

Надземная часть не должна быть больше подземной части фундамента. При этом может насколько угодно быть меньше подземной.

Чаще всего глубина заложения монолитного фундамента равняется 45-50 см.

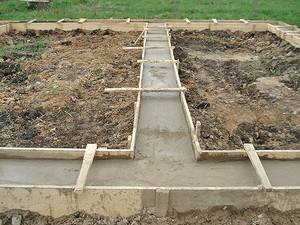

Особенности строительства на пучинистых грунтах

Самая распространенная причина этого явления — температурный сезонный перепад. Грунт состоит, в том числе, и из влаги, которая зимой замерзает. Это и вызывает сдвиги в почве — пучение.

Пучение могут вызывать грунтовые подземные воды, грунт в этом случае начинает проседать.

Возведение мелкозаглубленного ленточного фундамента на пучинистых грунтах — идеальный вариант для такого типа почв.

Мелкозаглубленный фундамент, как правило, выполняется на подушках из песка, гравия, щебня. Они не подвергаются пучению.

Благодаря жесткости и устойчивости, такой тип фундамента надежно защищает здание от разрушения.

Глубина заложения

Как рассчитать глубину заложения мелкозаглубленного ленточного фундамента?

Это зависит от следующих факторов:

• глубина промерзания грунта;
• высота грунтовых вод;
• степень его пучинистости.

Чем ближе к поверхности грунтовые воды, чем на большую глубину промерзает грунт, тем сильнее он будет смещаться. Значит, ленточный фундамент придется закладывать на большей глубине.

Минимальная глубина заложения ленточных фундаментов
:

Мелкозаглубленный ленточный фундамент своими руками

Этому типу фундамента многие отдают предпочтение еще и потому, что мелкозаглубленный ленточный фундамент построить своими руками под силу практически каждому. Для этого не требуются специальные навыки или строительный опыт.

Фундамент лучше закладывать по весне. Это даст ему возможность набрать прочность, чтобы за летний период успеть возвести стены.

Главное — сделать правильные расчеты.

Достаточно тщательно выполнять все этапы работ в такой последовательности
:

1. После выполнения разметки, нужно проложить траншею на глубину до 70 см. Траншею выполняют на ширину 300 мм.
2. Ее стенки должны быть выполнены строго вертикально.
3. Дно траншеи застилают геотекстилем, который пропускает воду и не дает частичкам почвы смешаться с песком.
4. Края ткани поднимают выше выполняемой песчаной подсыпки.
5. Дно траншеи засыпают крупным песком — по геотекстилю.
6. Каждый песчаный слой проливают водой, затем тщательно утрамбовывают. На песчаных почвах достаточно уложить 20 см песка, на глинистых слой насыпки должен быть полметра.
7. Устанавливают опалубку из досок, которая служит продолжением стенок траншеи. Доски скрепляют гвоздями.
8. С внутренней стороны опалубки делают разметку по уровню заливки бетоном.
9. Укладывают арматурные стержни. Металлические прутки специальной вязальной проволокой крепят в арматурную решетку. При высоте фундамента больше 30 см потребуется несколько слоев арматуры.
10. Опалубку заливают бетоном. Первый слой равномерно распределяют по опалубке, удаляя воздушные пустоты прутком. Следующую порцию бетона заливают только после схватывания предыдущей. Последний слой выравнивают по разметке, заглаживают его и присыпают сухим цементом для более прочного схватывания верхней части фундамента. Это предотвращает появление трещин.
11. Бетон созревает на протяжении 28 дней. Фундамент нужно накрыть пленкой, чтобы предотвратить быстрое испарение воды и избежать появления трещин.
12. Строительство стен для возведения легких типов зданий можно начинать примерно через 2 недели.
13. Если дом будет складываться из кирпича, до окончания созревания бетона кладку начинать нельзя.

Утепление фундамента

Мелкозаглубленный утепленный ленточный фундамент имеет большую прочность и теплоизолирующие свойства. Полистирольные плиты применяются для утепления фундамента по наружной стороне.

Плиты используют толщиной в 5 см. Их закрепляются на боковую поверхность, затем укладывают горизонтально на дренажную подушку.

По углам фундамента теплоизоляционный слой необходимо выполнить толщиной около 8 см. Сверху пенополистирол, как правило, укрывают специальной мембраной, затем выполняют досыпку грунта и делают отмостку.

Утепление мелкозаглубленного ленточного фундамента не позволяет ему промерзать в самые холодные зимы.

Строительство фундамента из фундаментных стеновых блоков

Для малоэтажного строительства используют мелкозаглубленный ленточный фундамент из блоков фбс. Такие фундаменты называют сборными.

Фундаментные блоки по размеру подбираются в зависимости от толщины стен.

Алгоритм строительства сборного фундамента выглядит так:

• на подготовленное основание укладываются специальные блоки — фундаментные подушки;
• на них устанавливают блоки ФБС, которые скрепляют цементным раствором. В качестве армирующего элемента между блоков укладывают металлическую сетку;
• верхняя часть фундамента выравнивается цементным раствором. Сверху проводится гидроизоляция — укладывают рубероид на битумную мастику в два слоя. Гидроизоляцию необходимо выполнять по всему периметру здания, по наружной стороне фундамента.
• после обратной засыпки стен фундамента, примерно на ширину 50 – 80 см, вокруг всего строения делается отмостка. Ее выполняют чаще всего из бетона.

Преимущество сборных фундаментов состоит в быстроте их возведения. Требуется незначительный срок от закладки фундамента до момента начала кладки стен.

Но, в отличие от монолитных ленточных фундаментов, они требуют больших затрат и имеют меньшую прочность. Для их выполнения необходимо использование строительной техники.

Видео об устройстве мелкозаглубленного фундамента

Выбирая (если есть такая возможность) участок под строительство дома, хозяин часто пропускает мимо внимания свойства грунта, а это – важная составляющая при принятии решения о типе фундамента для здания. И, если участок богат влагой или рыхлыми материалами, то грунт, скорее всего, будет вспучиваться в демисезонье и зимой. На границах зима-весна и осень-зима грунт может пучиться от переизбытка подземных вод, а пир отрицательных температурах – от расширения воды, превращающейся в лед. Поэтому прочное основание для любого дома – это мелкозаглубленный ленточный фундамент на пучинистых грунтах, который в силу конструкции просто игнорирует давление грунта и льда.

МЗЛФ в действии

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый .

Из схемы выше видно, что МЗЛФ опирается на , защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением. Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

Варианты незаглубленных или мелкогазлубленных оснований

На участке с пучинистым грунтом надежно будет работать не каждый тип основания, но незаглубленный или мелкозаглубленный фундамент – решение, оптимально подходящее по всем эксплуатационным параметрам. Мелкозаглубленным может быть столбчатый или свайный фундамент, но ленточный самый надежный, так как распределение нагрузки происходит буквально по миллиметрам по всей площади ленты. По стоимости он дешевле многих других конструкций, так как землеройные работы не забирают больших объемов сметы, бетона и гидроизоляционных материалов для него нужно меньше.

Также к МЗЛФ относится и свайное основание с ростверком. Для него подойдут стальные трубы, которые для защиты покрываются жидким цементно-песчаным раствором, железобетонные столбы, трубы из асбоцемента, и т.д.

Конструкция и обустройство МЗЛФ

При строительстве стандартного ленточного фундамента мелкого заглубления на пучинистом грунте нужны только бетон, арматура и гидроизоляция. МЗЛФ на сложном грунте – это монолитная лента из бетона, армированная каркасом из железных прутьев.

Первый шаг в реализации МЗЛФ – рытье траншеи под него глубиной до 0,7 м. Бока траншеи закрываются гидроизоляцией – рубероидом или даже обычным полиэтиленом. После обустройства песчаной подушки толщиной до 0,3 м в траншее собирается дощатая опалубка. Дно песчаной подушки также гидроизолируется, и в опалубке собирается армирующий каркас. Конструкция можно связать и на поверхности, если хватит рабочих рук затем опустить каркас в траншею на пластиковые подложки.

Армокаркас связывается из прутьев Ø 12-16 мм, имеет два горизонтальных пояса, перевязанных вертикальными поперечными прутьями через каждые 0,5-0,7 м. Частота прутьев в горизонтальном поясе – до 5 штук. От всех близлежащих поверхностей (верх, низ, бока) каркас должен отстоять как минимум на 5 см, чтобы все прутья были погружены в бетон с целью недопущения коррозии металла. Сварку при сборке армирующего каркаса использовать категорически запрещено.

Неравномерные усадки фундамента на пучинистом грунте

Усадка возможна и неизбежна даже на плотном скалистом грунте, не говоря о пучинистых слоях. Распространенные деформационные явления от усадки грунта:

1. Изгибание фундамента внутрь или наружу: чаще всего вызвано неравномерностью усадки. Изгибание вверх опаснее, так как отражается на прочности стропильной системы и кровли;
2. Боковые сдвиги: если одна часть ленты просела, а другая – поднялась, то возможно движение объекта в сторону. Зона посередине этого отрезка – наиболее опасная;
3. Наклон здания может произойти, если объект высокий, а фундамент – незаглубленный или мелкозаглубленный;
4. Дом перекосился: это последствия неравномерных усадок локальных участков основания;
5. Горизонтальный сдвиг: смещение локальных участков у фундамента во время вспучивания грунта.

Для минимизации или полного нивелирования возможных усадок и последствий на пучинистых участках желательно использовать легкие стройматериалы: ячеистые бетоны, дерево, полый кирпич, керамзитоблоки.

Расчет МЗЛФ

Рассмотрим реальный пример по расчету МЗЛФ на участке с пучинистым грунтом для дома габаритами: высота стен – 3,5 м, ширина здания – 6 м, длина дома – 12 м. Основные нагрузки воспринимают две несущие стены, каждая высотой и длиной 3,5 м. Бетонный пол устроен на балках. Ленточный бетонный армированный (Ø прутьев – 12 мм) фундамент имеет ширину 0,5 м, глубину – 0,6 м. Армокаркас состоит из двух рядов по 5 прутьев в каждом ряду, усилен поперечными прутьями длиной 0,25 м с шагом 0,5 м.

Для расчета веса ленты необходимо знать габариты дома и плотность стройматериалов. Вычисляем размеры дома суммированием длин всех сторон (длин внутренних стен в том числе): 3,5 + 3,5 + 6 + 6 + 12 + 12 = 42 метра.

Ищем объем ленты, зная ее размеры (0,5 м х 0,6 м):

V = 42 х 0,5 х 0,6 = 12,6 м 3 .

Мы нашли общий объем фундамента, и из этого значения необходимо отнять объем арматуры, чтобы узнать точный объем бетонного раствора. Наш армопояс связан в 2 ряда по 5 прутьев в каждом ряду, Ø стержней – 12 мм. Длина каждого ряда: 12 – 0,5 – 0,5 = 11 м.

Общая длина армирующих поясов: 2 х (11 х 2 + 3,5 х 2 + 3 х 2) = 70 м. Учитывая, что прутьев – 5, общая длина арматуры равна 70 х 5 = 350 м.

Узнаем длину поперечных перемычек:

• 11 / 0,5 + 1 = 23 штуки;
• 3,5 / 0,5 + 1 = 8 штук;
• 3 / 0,5 + 1 = 7 штук.

Для одного ряда перемычек нужно: 23 × 2 + 8 × 2 + 7 × 2 = 76 штук;

При длине перемычки 0,25 м общая их длина равна: 76 х 0,25 = 19 м.

Так как каркас состоит из двух рядов, всего арматуры для перемычек понадобится в два раза больше – 38 метров. Вертикальные перемычки устанавливаются с обеих сторон армирующего каркаса, поэтому общее их количество будет равно: 76 х 2 = 152 штуки с длиной одной перемычки 0,4 м. и общей длиной арматуры: 152 х 0,4 = 60,8 м.

Расчет сечения армирующих прутьев проводят, используя формулу площади круга: ∏ х 0,000036 = 0,00011304 м 2 .

Объем одного арматурного стержня Ø 12 мм рассчитывается по формуле: 0,00011304 х 448,8 = 0,0507 м 3 .

Общий объем бетона без арматуры равен: 12 – 0,04 – 0,04 = 11,92 м 3 , где 0,04 – коэффициент, применяемый к армированию углов ленты.

Таким образом, окончательные результаты расчетов материалов для ленточного мелкозаглубленного фундамента будут следующими:

• 12,6 м 3 бетона плотностью 2,5 т/м 3 ;
• 0,08 м 3 арматурных прутьев плотностью 7,8 т/м 3 .

Общий вес фундамента:

• 12,6 м 3 х 2,5 т/м 3 = 31,5 тонны;
• 0,08 м 3 х 7,8 т/м 3 = 624 кг;
• 31500 + 624 = 32,124 тонны.

Частный дом на участке с пучинистым грунтом – вариант не из лучших, но часто выбирать не приходится, и по результатам расчетов становится понятно, что МЗЛФ для этой цели подходит лучше всего. Все, что требуется от застройщика – точно рассчитать параметры мелкозаглубленного фундамента, так как малейшая ошибка или неточность в вычислениях приведет к тому, что фундамент будет выталкиваться из грунта при сезонном или зимнем , а вместе с ним будет деформироваться и само здание.

Мелкозаглубленный ленточный фундамент на пучинистых грунтах
обновлено: Февраль 26, 2018
автором: zoomfund

Чтобы выполнить мелкозаглубленный ленточный фундамент (МЗЛФ) на пучинистых грунтах, потребуется предусмотреть комплекс защитных мероприятий. Такая технология актуальна для зданий, у которых не планируется устраивать подвал. Возведение фундаментов глубокого заложения в этом случае приведет к необоснованным перерасходам.

Пучение грунта представляет собой природное явление, возникающее при одновременном наличии двух факторов:

• температура ниже 0°С;
• влага.

Вода — это уникальное вещество. Она единственная из всех материй на планете при охлаждении расширяется (плотность пресной воды примерно 1000 г/м 3 , а плотность льда 917 г/м 3). При наличии влаги в грунте зимой происходит увеличение почвы в объеме. При этом возникают напряжения, которые стараются вытолкнуть фундамент из земли.

Равномерные деформации не так опасны для здания, но при пучении они не одинаковы. В середине дома температура почвы выше, силы морозного пучения здесь слабее. По краям строения они сильны, так как нагрев от внутренних помещений меньше. Наружные стены дома поднимаются сильнее, чем внутренние, что приводит к появлению трещин в фундаментах, стенах, перегородках.

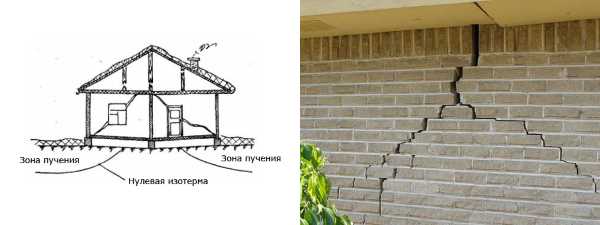

Действие сил морозного пучения.

Какие грунты относятся к пучинистым

Перед проектированием и строительством фундамента необходимо выполнить геологические изыскания. Они помогут определить, какие слои почвы залегают на участке. Если нет возможности заказать профессиональное исследование, можно провести его самостоятельно отрывкой шурфов или ручным бурением. При определении типа почвы стоит руководствоваться описаниями в ГОСТ «Грунты. Классификация».

По этому нормативу грунт делят на 5 групп:

• чрезмерно пучинистый;
• сильнопучинистый;
• среднепучинистый;
• слабопучинистый;
• непучинистый (условно).

Для всех групп, кроме последнего варианта, нужно предусматривать мероприятия, чтобы защитить мелкозаглубленный ленточный фундамент на пучинистых грунтах. К условно не пучинистым почвам относят крупнообломочные типы, песок крупной и средней фракции. Эти материалы хорошо фильтруют влагу, благодаря чему она уходит в нижние слои. При этом уровень расположения грунтовых вод должен быть ниже глубины опирания фундаментов.

Пучинистые грунты плохо пропускают воду, поэтому осадки легко скапливаются в слое. К таким типам относится глина, суглинок, супесь. Также от пучения нужно избавляться при мелкопесчаных и пылеватых почвах. На последних строительство не рекомендуется, лучше выполнить полную замену грунта на крупный песок.

Область применения МЗЛФ

Мелкозаглубленный ленточный фундамент используется для небольших зданий без подвала. Такой вариант позволит снизить финансовые и трудовые затраты на возведение ленты под дом за счет уменьшение объема бетона и количества арматуры. При этом прочностные характеристики грунтов должны быть достаточными, чтобы выдержать здание. Предварительно требуется выполнить расчет.

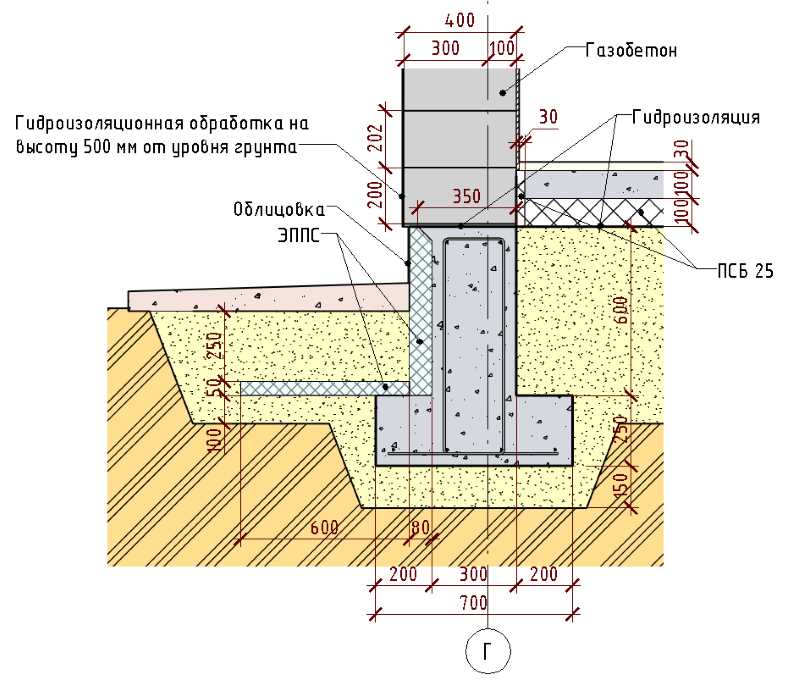

Схема устройства МЗЛФ.

Такой тип фундамента также используют при залегании воды в грунте на расстоянии 1,5 м и более. В этом случае применить ленту глубокого заложения без затратных мероприятий по водопонижению невозможно.

МЗЛФ чаще всего устраивается под здания из относительно легких материалов:

• древесина;
• деревянные панели (каркасные дома);
• легкие бетоны (пенобетон, газобетон и т.д.).

Глубина залегания ленты может быть разной. Чаще всего она назначается в переделах 70 — 100 см. Точная величина зависит от прочностных характеристик грунта, этажности здания и используемых для строительства материалов. При этом расположение уровня грунтовой влаги должно быть на 50 см ниже отметки подошвы фундамента. В противном случае есть вероятность повреждения конструкций.

Как защитить МЗЛФ от пучения на глинистых грунтах

Самый распространенный способ борьбы с пучинистыми почвами — заложение подошвы фундамента ниже отметки промерзания (определяется по ). Но во многих регионах эта отметка находится слишком глубоко, стоимость строительства сильно увеличивается.

Комплекс мероприятий по защите МЗЛФ от пучения.

При устройстве мелкозаглубленного ленточного фундамента на пучинистых глинистых грунтах выполняют защитные мероприятия в комплексе. Руководствуются при этом п.11 . Важно одновременно предотвратить воздействие холода и влаги. Защита МЗЛФ выполняется в следующем порядке:

• из непучинистого материала. Назначается толщиной 30-50 см. Выполняется из крупного или среднего песка. Песок используют также для засыпки пазух по бокам фундамента. Такой подход позволит устранить действие пучинистых грунтов на боковую поверхность конструкции. Под песчаную подушку укладывают слой геотекстиля для предотвращения заиливания.
• в уровне подошвы фундамента. Труба закладывается на расстоянии не более 1 м от боковой стенки ленты. Глубина назначается на 20-30 см ниже подошвы фундамента. Уклон дренажной трубы зависит от диаметра ее сечения.
• и вертикальной поверхности ленточного фундамента. Функцию изоляции для тепла и влаги может взять на себя экструдированный пенополистирол (например, пеноплекс). Материал крепят на всю высоту ленты, в том числе и цоколь. Использовать вместо пеноплекса более дешевый пенопласт запрещено. Он обладает гораздо меньшим ресурсом.
• Утепленная отмостка. Этот элемент также выполняет функцию гидроизоляции, предотвращая попадание к фундаменту атмосферной влаги. Уложив под наружный слой отмостки пеноплекс, удастся предотвратить промерзание грунта в непосредственной близости от здания.
• Ливневая канализация. При благоустройстве территории важно предусмотреть эффективный отвод лишней влаги с участка.

Необходимый уклон дренажных труб в зависимости от диаметра.

Устройство фундамента на глинистом пучинистом грунте выполняют в летний период. Важно загрузить конструкцию до наступления холодов. При вынужденной остановке строительства необходимо выполнить полный комплекс мер по .

Альтернативные варианты

Мелкозаглубленная лента обладает сниженной несущей способностью. Использовать ее под массивные здания не рекомендуется. Если нужно построить кирпичное или бетонное здание на пучинистом грунте, лучше отдать предпочтение фундаментной плите мелкого заложения.

Также не стоит применять МЗЛФ при расположении уровня грунтовых вод на расстоянии менее 1,5 м от поверхности почвы. В этом случае под кирпичный или бетонный дом (в том числе и из легких бетонов) подойдет незаглубленная плита. Для каркасного или деревянного дома можно использовать металлические винтовые сваи.

Грамотный выбор типа фундамента и соблюдение технологии его возведения позволит предотвратить негативное влияние пучинистых грунтов. Важно выполнить все действия по защите конструкции от холода и влаги.

Пучинистый грунт – не самый лучший вариант для строительства, так как оно связано с необходимостью решения ряда задач, в частности, нейтрализации зимнего , то есть подвижек, которые могут быть опасными для фундамента и строения в целом. Именно поэтому специалисты рекомендуют делать , который отлично справляется с нагрузками, не подвергаясь неравномерным усадкам и разрушениям. Одним из популярных является , который относительно несложно выполнить, подходит такое основание практически для любого строения.

Для ленточного мелкозаглубленного фундамента необходимо вырыть котлован глубиной 50-70 см и уложить на боковые откосы гидроизоляцию в виде толи.

Устройство основания на пучинистом грунте

Устройство фундамента на пучинистых грунтах нежелательно потому, что сила пучения может быть большой, она легко поднимает целые здания. Именно поэтому так важно правильно выбрать тип фундамента, а при его строительстве соблюдать ряд мер, позволяющих снизить такое негативное явление.

Одним из вариантов является замена до точки промерзания на песок. Такой метод самый надежный, но вот стоимость его высока, это не всегда целесообразно. Другим вариантом является использование фундаментов, которые залегают на глубину ниже точки промерзания. Это столбчатые и свайные конструкции. На них силы пучения не распространяются, но вот сооружение таких оснований может быть делом весьма затратным, то есть не совсем выгодным.

Третий вариант – это , который наряду с высокой прочностью обеспечивает и устойчивость дома. Он успешно противостоит пучению, не дает сильных и опасных усадок. Чаще всего это ленточный мелкозаглубленный фундамент, который выполняется из монолитного железобетона.

Подобный мелкозаглубленный фундамент ставится на песчаное основание, которое покрывается слоем гидроизоляции, стенки траншеи надежно защищаются при помощи специальных материалов. Рекомендуется в бетонный раствор при замешивании добавлять гидрофобизирующие добавки, которые увеличивают устойчивость материала. После сооружения основания необходимо побеспокоиться о создании дренажной системы, эффективно отводящей излишки влаги от конструкции. Для постройки основания кроме самого бетона следует выполнить армирование ленты из металлических прутьев с диаметров от 12 мм, при этом количество их будет немного больше, чем для обычного ленточного основания.

Вернуться к оглавлению

Варианты фундаментов для пучинистого грунта

При проведении строительства на пучинистых грунтах можно использовать не каждый тип фундамента. Самое оптимальное решение – использовать незаглубленный либо мелкозаглубленный фундамент, отлично противостоящий пучению грунта во время морозных месяцев.

Среди подобных мелкозаглубленных фундаментов на пучинистых грунтах особенно популярен ленточный, который обеспечивает необходимую надежность и долговечность, а его сооружение отличается предельной простотой, стоимость не столь высока.

Столбчатый фундамент на пучинистых грунтах применяется в том случае, когда опоры можно установить ниже точки промерзания.

Это позволяет сэкономить финансовые средства на сооружение основания, сохранив высокую надежность.

Такой фундамент ставится в том случае, если на участке есть суглинок, почвы с близким залеганием влаги, сырые и заболоченные участки.

Для устройства в данном случае применяются металлические трубы с цементно-песчаных защитным составом, железобетонные опоры, асбоцементные трубы, внутрь которых заливается бетонная смесь.

Для строительства на пучинистых грунтах может применяться и свайный вариант основания, который, однако, не столь популярен. Дело в том, что для его сооружения необходимо использование специальной строительной техники, а это лишние финансовые расходы. Применяется такой вариант только при глубине промерзания грунта от полутора метров.

Для изготовления конструкции на пучинистых грунтах из свай используются такие материалы, как бетон, железобетон, дерево, которые успешно противостоят пучению. Среди видов, которые могут быть использованы, рекомендуются винтовые, набивные, железобетонные простые и набивные сваи. Обязательным условием при проведении работ по устройству основания такого типа на пучинистых грунтах является наличие отличной дренажной системы.

Вернуться к оглавлению

Ленточный мелкозаглубленный фундамент

Для пучинистого грунта представляет собой монолитную бетонную ленту с армированием в виде пояса из металлических прутьев. Чтобы правильно поставить подобное основание дома на пучинистых грунтах, необходимо выполнение нескольких несложных условий.

Начальный этап мало отличается от сооружения самого обычного фундамента. Следует вырыть котлован, глубина которого будет составлять от 70 до 50 см. После этого потребуется уложить на боковые откосы гидроизоляционный материал, в роли которого обычно выступает обычный толь либо полиэтиленовая пленка.

Далее котлован на пучинистых грунтах надо засыпать при помощи песка слоями, толщина каждого будет составлять 20-30 см. После насыпки каждый песчаный слой утрамбовывается. Далее ставится , на песок укладывается прослойка в виде гидрозащиты, ставятся армировочные металлические прутья, диаметр которых составляет 12 см. Такая армировка будет иметь два отдельных пояса, в каждом из которых будут идти по пять прутьев и перемычки.

На последнем этапе мелкозаглубленный фундамент заливается при помощи бетонной смеси. Верхний слой армировки укладывается непосредственно на сырую смесь (это особенность, которую имеет незаглубленный фундамент для пучинистого грунта). При соединении элементов арматуры нельзя использовать сварочный аппарат – только вязальную проволоку, которая обеспечивает более высокую прочность и надежность.

Вернуться к оглавлению

Неравномерные усадки сооружений на пучинистых грунтах

Строительство на пучинистых грунтах опасно тем, что в первый же зимний период возможны усадки и деформации фундамента. Среди часто встречающихся необходимо отметить:

• выгиб/прогиб: происходит из-за неравномерной усадки. При этом самым опасным является выгиб, сказывающийся на состоянии кровли, растяжении зоны строения;
• сдвиг: возникает из-за проседания одной части здания и подъема другой. Самой опасной зоной является средняя, где стены фундамента и самого строения начинают давать трещины;
• крен: наблюдается из-за жесткости конструкции для зданий с относительно большой высотой, но для строительства которых применялся незаглубленный фундамент;
• перекос – следствие неравномерной усадки на отдельных небольших участках под зданием;
• горизонтальное смещение происходит у фундаментов, отдельные участки которых буквально выталкиваются, перемещаются во время пучения.

Почему на пучинистых грунтах происходят такие неравномерные усадки? Дело в том, что когда почва промерзает, то содержащаяся в ней влага замерзает, объем ее увеличивается, грунт начинает вспучиваться. Пласты почвы начинают подниматься, и если строительство было выполнено без учета таких особенностей, то конструкция начинает деформироваться, на ней появляются трещины.
Как следствие, возникают следы разрушений и на стенах здания.

Чтобы снизить такие последствия, строительство на пучинистых грунтах рекомендуется вести из таких материалов, как пеноблоки, древесина, кирпич, бетон.

Вернуться к оглавлению

Расчет для мелкозаглубленного фундамента

Следует привести пример расчета мелкозаглубленных фундаментов на пучинистых грунтах. Например, строится одноэтажный дом с такими размерами:

• высота – 4 метра;
• ширина – 5 метров;
• длина – 10 метров.

Конструкция включает две несущие внутренние стены с высотой каждой в 4 м и длиной в 3 м. Пол не опирается на фундамент, заливается бетоном. Основание будет иметь форму ленты с шириной подошвы в 40 см и глубиной в 70 см. Выполнен фундамент из армированного бетона, для чего применяется арматура с диаметром в 12 мм. Каркас будет иметь два пояса, каждый из которых состоит и пяти прутьев, перемычек с длиной в 25 см. Такие перемычки ставятся с шагом в 50 см.

Чтобы узнать массу, которую будет иметь ленточный фундамент, необходимо определить такие значения:

• геометрические размеры конструкции;
• плотность используемого строительного материала.

Геометрические размеры узнать довольно просто. Так, длина фундамента равна периметру будущего здания, то есть надо просто вычислить сумму его сторон:

10+10+5+5+3+3=36 метров.

Ленточный фундамент будет заливаться не только под наружными фасадными стенами, но и под внутренними несущими, поэтому учитывают их тоже.

Теперь можно найти объем исходя из того, что высота ленты равна 70 см, а ширина – 40:

V=36×0,4-0,7=10,08 метра кубического.

Но это общий объем, из которого необходимо вычесть арматуру, чтобы узнать количество бетона. Зная, что ленточный фундамент имеет два пояса по пять прутков с перевязкой, считают длину для каждого:

10-0,5-0,5=9 метров.

Длина всех поясов будет равна:

2×(9×2+4×2+2,5×2)=62 м.

Каждый пояс имеет по пять прутьев, значит, общая их длина составляет: 62×5=310 м.

Теперь определяют длину необходимых перемычек для армирования:

9/0,5+1=19 шт.,

Пучинистая почва всегда считалась далеко не лучшим вариантом для осуществления там строительства. Объясняется это тем, что обычно в связи с этим возникает необходимость в решении ряда проблем. Так, к примеру, понадобится нивелировать зимние подвижки почвы, которые представляют собой угрозу для фундаментного основания в частности и всей постройки в целом. Исходя из этого, специалистами рекомендуется обустройство незаглублённой основы, которая не будет подвержена неравномерным усадкам. Кроме того, такое основание способно отлично справляться со всеми нагрузками. Лучше всего обустроить мелкозаглубленный фундамент на пучинистых грунтах. Именно об этом и пойдёт речь в нашей статье.

Какими способами можно обустроить фундамент на пучинистой почве

Обустройство фундаментного основания на подвижных типах грунта является нежелательным вариантом. Это связано с тем, что бывает достаточно большая сила пучения, способная поднимать целые постройки. Всё же, фундамент можно организовать и на такой почве, правда стоит серьёзно отнестись к выбору его разновидности. Кроме того, следует прибегнуть к некоторым технологиям, способным снизить данное явление.

Самым надёжным вариантом станет замещение подвижной почвы песком. Делается это вплоть до точки промерзания. Этот вариант хоть и наиболее эффективный, но и стоимость его слишком высока, поэтому его использования во многих случаях нецелесообразно. Существует также и другой способ, который предусматривает применение такого типа фундамента, который будет залегать на достаточную глубину, чтобы достигать точки промерзания. Имеется в виду столбчатый и свайный фундамент на пучинистых грунтах. На такие основания пучение воздействовать не сможет, но и здесь есть существенный недостаток. Он заключается в том, что во многих случаях такие фундаменты влекут за собой немалые затраты.

Но можно прибегнуть и к третьему варианту, который состоит в использовании фундамента мелкого заглубления. Его использование позволяет обеспечить надёжную устойчивость постройки. Такой тип фундамента способен эффективно противостоять движению грунта. Благодаря прекрасным прочностным характеристикам он не склонен к каким-либо усадкам. В большинстве случаев роль такого основания играет мелкозаглубленный ленточный фундамент. Его изготавливают из монолитных ж/б конструкций.

Такое фундаментное основание устанавливают на песчаную подушку, покрываемую гидроизоляционным слоем. Что касается стенок траншеи, то они могут быть надёжно защищены с использованием специализированных материалов. В бетонную смесь в процессе её замешивания специалистами рекомендуется добавлять гидрофобный состав, способный улучшать устойчивость конструкции. После завершения возведения основания следует позаботиться о создании системы водоотведения. Не забываем также об армировании при обустройстве фундамента.

Разновидности оснований для подвижной почвы

В процессе осуществления строительных работ на подвижных типах почвы могут быть использованы далеко не все разновидности фундаментов . Наилучшим вариантом в такой ситуации является мелкозаглубленный фундамент для дома. Он способен эффективно противостоять процессам пучения почвы, которые преобладают в холодное время года. Если смотреть на выбор фундаментных оснований мелкого заложения для подвижных типов грунта, то наибольшую популярность завоевал ленточный фундамент. Он обладает целым рядом преимуществ, среди которых основными являются следующие:

• ЛФ-основание способно обеспечить требуемую долговечность и надёжность конструкции;
• Возведение такого фундамента характеризуется лёгкостью и простотой;
• Относительно невысокая стоимость строительства.

Отметим также и другие разновидности фундаментов, которые могут использоваться на подвижном грунте. Сюда можно отнести свайное основание, но в настоящее время оно не пользуется особой популярностью. Объясняется это тем, что с целью его возведения может потребоваться применение специализированной техники, что влечёт за собой удорожание строительства в целом. Данный вариант может использоваться в тех случаях, когда уровень промерзания почвы находится на глубине не менее 1,5 метра.

В процессе производства опорно-свайных конструкций применяют различные материалы, противостоящие пучинистым процессам. Сюда можно отнести бетон, железобетонные элементы, а также древесину. Необходимо также в обязательном порядке обустроить надёжную дренажную систему.

Также используется и мелкозаглубленный столбчатый фундамент . Его применение актуально в тех случаях, когда опоры могут быть установлены ниже уровня промерзания почвы. Благодаря этому несколько снижаются финансовые затраты на обустройство фундамента. В то же время, отличная надёжность всё же имеет место.

Фундаментное основание столбчатого типа применяется при условии наличия суглинка, грунта с ближайшим залеганием подземных вод, а также в заболоченных участках. С целью обустройства основания такого типа на подвижных почвах чаще всего используются железобетонные опорные столбы и стальные трубы с песчано-цементным защищающим составом. Кроме того, могут использоваться также и трубы, выполненные из асбоцемента, их наполняют бетонным раствором.

Ленточное основания мелкого заглубления

Ленточный фундамент на пучинистых грунтах по своей сути является монолитной бетонной лентой. Она обустраивается арматурным поясом, в котором используются стальные прутья. Для грамотного монтажа такого фундаментного основания следует выполнить несколько этапов, каждый из которых мы рассмотрим ниже.

Первоначальные действия здесь выполняются примерно такие же, как и при возведении стандартного фундаментного основания. Необходимо откопать котлован глубиной примерно в полметра. Далее следует заняться укладкой гидроизолирующего слоя на боковые откосы. Его роль играет полиэтиленовая плёнка либо толь.

Проектирование фундаментов на пучинистых грунтах предусматривает обустройства на дне котлована песчаной подушки. Она состоит из нескольких слоёв песка толщиной в двадцать сантиметров. После того как будет засыпан каждая из прослоек, необходимо тщательно её трамбовать. Затем из доски обустраивается опалубочная конструкция. Поверх песчаной подушки должна быть уложена гидрозащитная прослойка, ставятся арматурные стальные прутья диаметром в 12 сантиметров.

В рамках следующего, завершающего этапа, необходимо залить мелкозаглубленный фундамент на пучинистых грунтах бетонным раствором. Верхний армирующий слой устанавливают на сырой смеси. В процессе объединения арматурных составляющих следует отказаться от использования сварочного аппарата. Технология предусматривает применение вязальной проволоки.

Усадки построек на подвижных почвах

Возведение сооружений на пучинистых типах почвы грозит возможными усадками, а также деформационными процессами, направленных против фундамента. К числу часто встречающихся относятся следующие:

1. Прогибы и выгибы вследствие неравномерной усадки. В данном случае выгибы значительно опаснее, поскольку могут отразиться на состоянии кровли.
2. Сдвиги. Устройство фундамента на пучинистых грунтах может грозить сдвигами, вызванными подъёмом одной стороны постройки и подъёмом другой.
3. Перекосы – образуются из-за неравномерной усадки в некоторых местах под сооружением.

Многие задаются вопросами о том, почему имеют место подобные неравномерные усадки. Обуславливается это явление тем, что в результате промерзания грунта замерзает и влага, которая в ней содержится. А это, в свою очередь, приводит к увеличению её объёма. В результате почва вспучивается. Далее могут подниматься целые пласты грунта, что приводит к деформации и разрушению постройки.

Эти процессы негативно влияют на возведённое здание только в том случае, если оно было построено без учёта особенностей грунта. Поэтому следует выполнять устройство мелкозаглубленных фундаментов. Как мы уже указывали в статье, кроме ленточного основания мелкого заглубления использоваться могут также свайные и столбовые фундаменты. Главное строго соблюдать технологию, и разрушительные процессы не коснутся вашей постройки.
