Способ полярных координат широко применяют при разбивке осей зданий, сооружений и конструкций с пунктов теодолитных или полигонометрических ходов, когда эти пункты расположены срав­нительно недалеко от выносимых в натуру точек.

В этом способе положение определяемой точки С
(рис. 16) находят на местности путем отложения от направления АВ
проектного угла β
и расстояния S
. Проектный угол β
находится как разность дирекционных углов а АВ
и α AC
, вычис­ленных как и расстояние S
из реше­ния обратных задач по координатам точек А, В
и С.
Для контроля поло­жение зафиксированной точки С
мо­жно проверить, измерив на пункте В
угол β
׳ ’
и сравнив его со значением, полученным как разность дирекцион­ных углов а B А
и α CA
.

Рис. 16. Схема разбивки спо­собом полярных координат

Средняя квадратическая ошибка выноса в натуру точки С опре­деляется формулой

Ошибка собственно разбивки полярным способом зависит от ошибки m β
построения угла β
и ошибки т S
отложения проектного расстояния S

. (56)

Влияние ошибок исходных данных при т A = т B = т А B
выражается формулой

, (57)

а ошибок центрирования

. (58)

Формулы (57) и (58) аналогичны. Из этих формул следует, что для уменьшения влияния ошибок исходных данных и центрирования необходимо, чтобы угол β
и отношение были минимальны, полярный угол был бы меньше прямого, а проектное расстояние — меньше базиса разбивки, т. е. β
S
b
.

Для приближенных расчетов, приняв β
= 90° и S =b,
получим

; , (59)

а для суммарной ошибки в положении точки, разбиваемой спосо­бом полярных координат,

. (60)

Для примера оценим точность разбивки проектного положена» точки С с
пунктов ходов полигонометрии, для которой b
= 250 м т AB =
10 мм. Примем S
=100 м, , β =
45°, m β
= 10″, e
= 1 мм и m ф
= 1 мм.

Ошибка отложения проектной линии составит

мм;

линейная величина ошибки построения проектного угла —

мм,

величины т β
и ρ
выражены в секундах;

влияние ошибок исходных данных —

Из соотношения полученных величин видно, что ошибками цент­рирования и фиксации можно пренебречь. Таким образом,

Расчет показывает, что для данных условий уменьшение ошибки в положении выносимой в натуру точки возможно лишь при суще­ственном уменьшении ошибки отложения проектного расстояния, хотя бы в два раза.

Рис. 17. Схема разбивки спосо­бом проектного полигона

Если разбиваемая точка находится на значительном расстоянии от исходного пункта, то приходится несколько раз откладывать полярным способом проектные углы и расстояния, прокладывая проект­ный ход (рис. 17). При наличии пря­мой видимости с точки С
на точку В
для контроля измеряют примычные углы γ
1 и γ
2 , образуя замкнутый уг­ловой полигон. Поэтому такой способ называют способом проектного поли­гона.
При точных разбивочных рабо­тах углы полигона уравнивают, вычи­сляют по ним и проектным расстоя­ниям координаты точки С
, сравнива­ют их с проектными и при необходи­мости редуцируют в проектное поло­жение.

При редкой разбивочной основе способ проектного полигона дожет быть использован для разбивки всех точек пересечения ос­новных осей сооружения от одного исходного пункта. В этом случае проектный ход с проектными углами и расстояниями прокладыва­ют полностью.

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ В ГРАЖДАНСКОМ

СТРОИТЕЛЬСТВЕ

ПРОИЗВОДСТВО РАБОТ НУЛЕВОГО ЦИКЛА

Разбивка осей зданий и сооружений

Здания и сооружения состоят из отдельных связанных ме­жду собой геометрических элементов. Эта связь обеспечива­ется взаимным расположением осей. Разбивка здания состоит в определении и закреплении на местности осей. Конфигурация иразмеры здании определяют число и вид осей, подлежащих переносу в натуру.

Различают три вида осей зданий и сооружений. Главные оси — это две взаимно перпендикулярные линии, относительно которых здание или сооружение располагается симметрично. Обозначаются главные оси на генеральном плане римскими цифрами.

Основные оси проходят по контуру здания или соору­жения, одни из них — продольные — обозначаются буквами, а перпендикулярные к ним — поперечные — обозначают циф­рами. Такое обозначение осей позволяет избежать однозначно­сти понятий при производстве разбивочных и строительных ра-

Рисунок 1- Главные и основные оси здания

бот (рис. 1). Для линейных сооружений (дорог, трубопрово­дов, каналов) в проекте намечают главные и основные про­дольные оси. Если сооружение имеет закругление, то оси повто­ряют его контур.

Вспомогательные или разбивочные оси служат для детальной разбивки частей и элементов сооружений. Они проектируются и разбиваются чаще всего параллельно основ­ным осям, но могут быть расположены и под углом к ним. При разбивке достаточно главные и основные оси закрепить че­тырьмя знаками, по два с каждой стороны здания. Знаки дол­жны располагаться на одинаковом расстоянии от здания, в местах, обеспечивающих их длительную сохранность и бес­препятственное ведение работ, особенно при возведении нуле­вого цикла, и должны быть ограждены (рис. 2) горизонта на последующие этажи. Поэтому расстояния до створных знаков должны быть не менее полной высоты сооружения, а при возможности составлять полторы вы­соты здания.

Для уменьшения числа знаков оси можно закрепить краской на стенах существующих зданий, попадающих в створ данной оси.

Кроме плановой разбивки на местности каждое строящееся здание должно быть обеспечено не менее чем двумя рабочими высотными реперами. Отметка чистого пола первого этажа строящегося здания принимается за нуль, в дальнейшем все отметки ниже пола будут отрицательными, а выше — положи­тельными. Отметка строительного нуля переносится на рабочие реперы методом геометрического нивелирования.

Место установки рабочих реперов выбирается с учетом удоб­ства пользования ими в процессе высотных разбивочных и кон­трольных работ и с учетом сохранности на весь период строи­тельства.

После завершения разбивки здания или сооружения, за­крепления осей и установки рабочих реперов геодезистом и про-

Рисунок 2- Схема разбивки осей

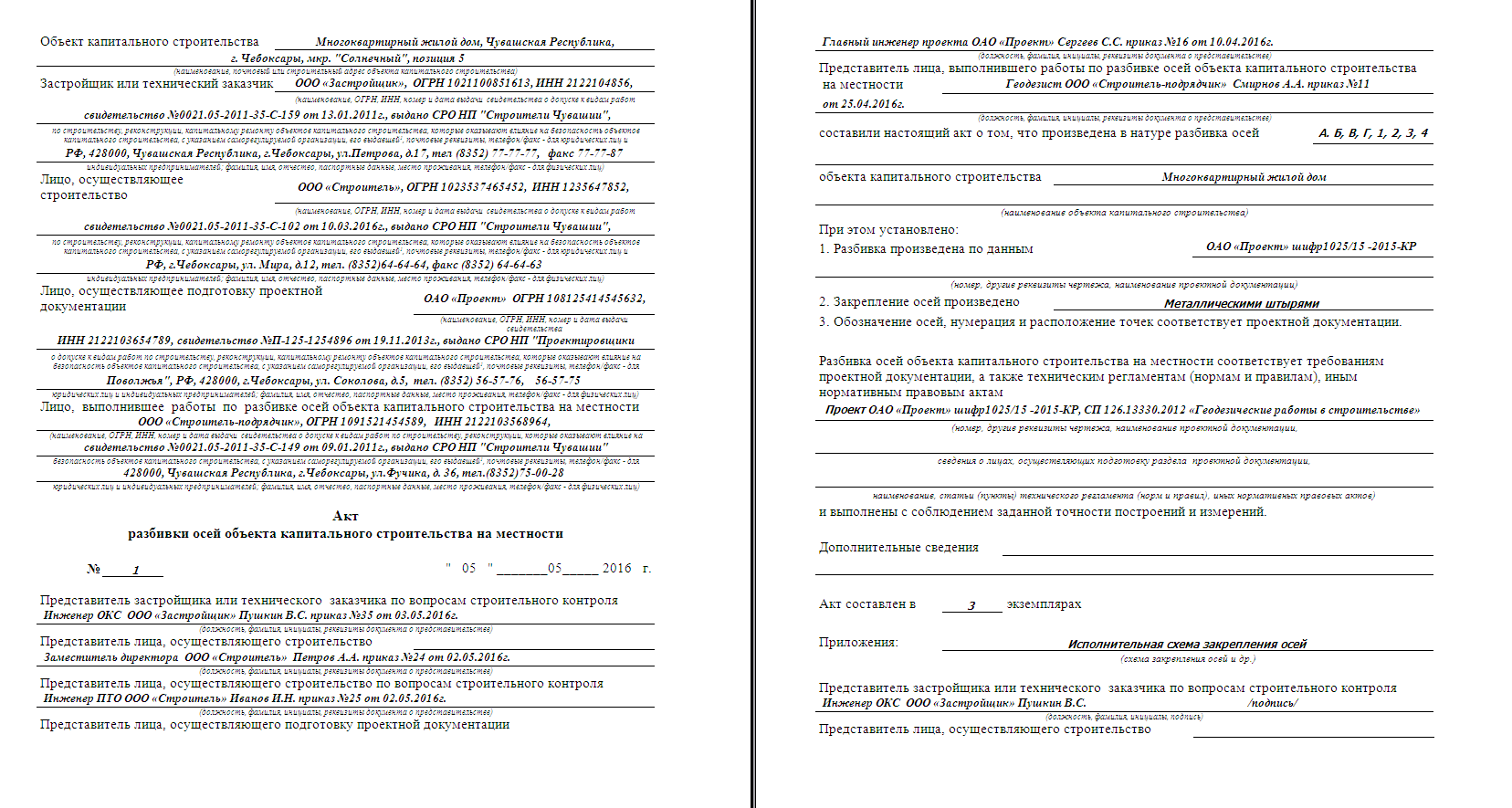

изводителем строительных работ составляется акт передачи-приемки разбивочных работ с приложением схемы закрепления осей, линейных и угловых размеров между осями, исходных пунктов геодезической разбивочной основы и других необходи­мых данных.

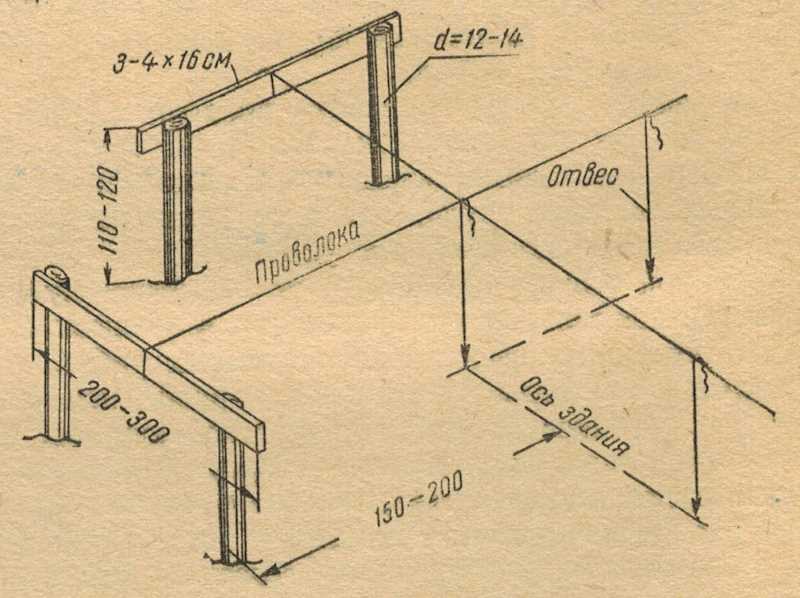

Построение обноски

Для выполнения детальных разбивочных работ при строи­тельстве подземной части здания (нулевого цикла) строят об­носку. Она представляет собой специальное ограждение, уста­навливаемое по внешнему контуру строящегося здания на не­котором расстоянии от основных осей, на которые переносятся основные и детальные разбивочные оси. Обноска обеспечивает высокую точность (1-2 мм) разбивки осей и передачи их в кот­лован при устройстве фундаментов. Ее проектируют на генплане параллельно контуру здания и так, чтобы она не попадала в зону производства земляных работ, установки строительных кранов или на места складирования строительных конструкций. Обычно расстояние от стены строящегося здания до обноски составляет 4-8 м, но не ближе 1,5-2 м от верхней бровки котлована под фундамент.

По конструкции обноска может быть сплошная, разрежен­ная и створная. При сплошной обноске по периметру здания примерно через 2-4 м на принятом расстоянии вкапывают столбы. С помощью нивелира на одном уровне, на высоте 0,5- 1,2 м делают метки и прибивают обрезные доски. В отдельных местах для выезда транспорта делают разрывы (рис. 3, а).

Разреженная обноска устраивается аналогично сплошной, но только в местах расположения осей (рис. 3, б).
Створная обноска (рис. 39, в)
состоит из отдельно стоящих столбов, ус-

Рисунок 3- Виды обноски:

а
— сплошная; б — разреженная; в
— створная

тановленных в створе всех осей зданий. Каждая пара столбов закрепляет отдельную ось. Все столбы устанавливают по ли­нии, параллельной осям здания. Срезы должны быть на одной высоте. На местности с большим уклоном обноску строят ус­тупами.

В практике жилищного строительства широко применяется инвентарная обноска. Она состоит из металлических якорей, вбиваемых в землю через 3-4 м. В отверстия якорей встав­ляют металлические стойки с муфтами, в которых горизон­тально крепят трубчатую штангу. Оси на штанге фиксируются специальным подвижным хомутом с табличкой, обозначающей название оси.

Относительная погрешность линейных измерений при раз­бивке осей по обноске составляет 1/10 000-

1/25 000. Точность разбивки осей обусловлена ошибками непараллельности сторон обноски продольным и поперечным осям сооружений, отклоне­ниями обноски от прямолинейности и негоризонтальности ее; чтобы обеспечить заданную точность разбивки осей по обноске влияние каждой ошибки не должно превышать примерно 1/50 000.

Угол непараллельности обноски находят из формулы:

Он не может быть более 22″. Величину отклонения обноски от створа вычисляют следующим образом.

При разработке чертежей дома все конструктивные элементы привязываются к осям. Сделать это необходимо для обеспечения точности строительства. Перед началом возведения здания требуется вынести оси на местность или разметить расположение фундаментов. Оба этих действия в общем случае выполняются по одинаковой схеме.

Все опорные конструкции дома при разработке проекта в обязательном порядке должны быть привязаны к осям. Для точного расположения фундаментов на местности потребуется правильно разбить участок под дом в соответствии с чертежами. Этот этап строительства выполняют в следующем порядке:

1. Обозначение первой оси. В качестве ее выбирают крайнюю, расположенную параллельно забору или границе участка.
2. От забора отмеряют две точки, на равном расстоянии. Линия, соединяющая эти отрезки, и является искомой.
3. На этой линии потребуется сделать отметки точек пересечения с перпендикулярными осями дома. Условные оси изготавливают из шнура, прикрепляя его к обноске с помощью гвоздей. Она в самом простом случае представляет собой деревянные колья, забитые на некотором отдалении от предполагаемого котлована или траншеи.
4. От каждой отмеченной точки необходимо построить прямой угол, который задаст направление осям. Чтобы сделать это пользуются методом египетского треугольника. Результатом завершения построений становится разбивка осей дома в одном направлении.
5. Чтобы сделать разметку в перпендикулярном направлении, необходимо отложить от первой построенной оси линии на проектном расстоянии (также как откладывались отрезки от забора).

Объяснения без наглядного примера могут запутать, поэтому рассмотрен дом прямоугольный в плане (на рисунке ниже). Помимо наружных стен строение имеет две внутренние, расположенные под прямым углом. На чертеже обозначены шесть осей, по три в каждом направлении.

Построения начинаем с оси «А», которая располагается вдоль забора. Разметив ее расположение, отмечают на ней точки пересечения с осями «1», «2», «3». Методом египетского треугольника выстраивают прямые углы и выполняют разбивку остальных линий. Чтобы правильно вынести ось «Б» потребуется от оси «А» отложить два отрезка длиной 3 м (по линиям 1 и 3). Соединив концы отрезков, получаем искомую линию. Далее точно также выполняют разбивку «В», откладывая 4,6 м от «Б».

Совет! Если дом вписан на территории под углом, построения усложняются дополнительными геометрическими замерами, поэтому рекомендуется использовать более простую схему параллельно забору или границе участка.

Система осей удобна тем, что к ней привязаны все конструкции дома: фундаменты, стены, перекрытия, перегородки и тому подобное. Если выполнять разбивку граней опорной части (приведена далее) при работах «нулевого» цикла потребуются новые ориентиры.

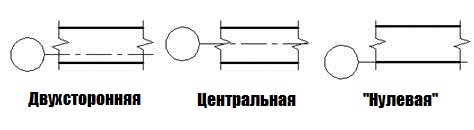

Привязка осей к фундаменту (и стенам) может быть центральная, нулевая или двухсторонняя. В первом случае чтобы обозначить границы конструкции потребуется отложить половину ширины в каждую сторону. Во втором ось совпадает с одной из поверхностей фундамента. Третий вариант предполагает разные расстояния от оси до двух граней фундамента. На чертеже обозначаются обе величины.

Обозначение границ фундамента

При самострое чаще всего не разрабатывают проект, а рисуют эскиз или схему. В этом случае редко используют оси, поэтому шнуром обозначают границы фундаментов дома. Разметка подземной части выполняется по аналогии с осями:

1. Определяют расположение стены дома, параллельной забору или границе участка, отмечают ее бечевкой. Устанавливают обноску, размещая ее на некотором расстоянии от стен здания, чтобы не мешала при разработке грунта. Этот элемент разметки изготавливается из вертикальных стоек и горизонтальных перемычек между ними.



   Устройство обноски

2. Отмечают на обноске точку первого угла дома. От этой точки натягивают шнур перпендикулярно первой стене. Построения должны быть точными, насколько позволяет выполнение работы «на глаз».

3. Делают проверку прямого угла. Для этого от выбранной точки на одном шнуре откладывают расстояние равное 3 м, а на другом 4 м.
4. Измеряют расстояние между концами отложенных отрезков. Важно сделать это с максимальной точностью.

5. Если величина равна 5 м, шнур расположен верно, можно вместо него устанавливать деревянную обноску. Если совпадения нет, бечевку смещают до тех пор, пока гипотенуза треугольника не станет равняться 5 м.
6. После достижения этого значения построение прямого угла завершено.

7. На линии стены (п. 1), параллельной забору, отмечают второй угол дома и повторяют действия с пункта 2. Получают третью сторону.
8. На второй стороне обноски отмечают третий угол и выполняют те же действия, что и в предыдущих случаях. Получают четвертую сторону дома.

9. Далее необходимо сделать отметки на линиях 3 и 4, равные размерам здания в плане. Метки должны совпасть, но если этого не происходит, их совмещают.

10. Построение разметки прямоугольного или квадратного дома завершено.
11. Чтобы убедится в точности, измеряют диагонали получившейся фигуры. Они должны быть равны.

Важно! В пунктах 3, 4, 5 описан метод египетского треугольника, о котором говорилось ранее.

После завершения выноса наружных граней дома для разных типов фундамента под дом есть отличия в построениях. Чтобы выполнить работу правильно, нужно ознакомиться с ними.

Ленточный фундамент

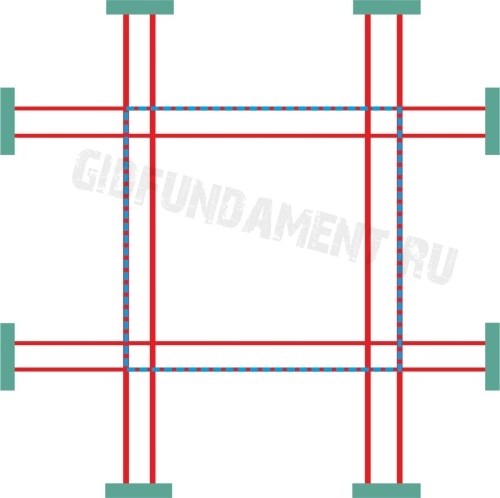

На обноске закрепляют два шнура, обозначающие обе грани ленты. Первый уже протянут, после выполнения приведенных выше действий. Чтобы натянуть второй потребуется отложить расстояние равное ширине фундамента от имеющегося шнура. Работы проводят после разработки грунта.

Погрешность измерений нормируется СП «Геодезические работы в строительстве» и назначается равной 1 см. Необходимо выполнить разметку не только для наружных стен, но и для внутренних.

Плитный фундамент

Для этой конструкции нет необходимости выполнять дополнительные построения. Достаточно разметки наружных граней. При работе важно помнить, что плиту чаще всего заливают так, чтобы она выступала на 10 см за наружные стены.

Важно! При разметке требуется учитывать пожарные требования, которые регламентируют минимальное расстояние между соседними зданиями. Особенно они строги для деревянных строений. Более подробные величины разрывов можно узнать в СП 4.13130.2009 таблица 1. Также строение не должно выступать за красные линии, которые указываются в градостроительном плане. При возведении дома в сельской местности в качестве красных линий выступают дороги и проезды. Минимальное расстояние от первых до стен дома составляет 5 м, от вторых — 3 м. Это актуально для всех типов фундаментов.

Столбчатый фундамент

Чтобы правильно вынести на местность расположение столбов или свай на обноске закрепляют две горизонтальные перемычки, одна над другой. Нижняя располагается в одном уровне с обрезом отдельных опор, а верхняя по обрезу ростверка. Работу выполняют в три этапа:

• Закрепляют шнуры на нижней перемычке обноски, расположение которых будет совпадать с центральными осями столбов или свай. Шаг равен шагу опорных конструкций. Из пересечений опускают отвес и отмечают точки бурения.
• Размеченные линии перемещаются к наружной грани фундаментов. Выполняют заливку.
• Следующий этап — изготовление ростверка. Для закрепления бечевки используют верхнюю перемычку на обноске. Разметку выполняют так же, как для ленточных конструкций. Работа упрощается тем, что на обноске уже имеется гвоздь, обозначающий центральные оси фундаментов. Он этой точки можно отложить в обе стороны расстояние равное половине ширины ростверка и натянуть шнуры.

Работы по выносу размеров дома на местность могут осуществляться двумя приведенными выше способами:

• разбивка фундамента по осям;
• разбивка граней фундамента без использования осей.

Каждый из них имеет свои сложности и преимущества. Профессиональные строители используют первый метод. Непрофессионалу, стоящему свой дом, будет проще понять и применить второй.

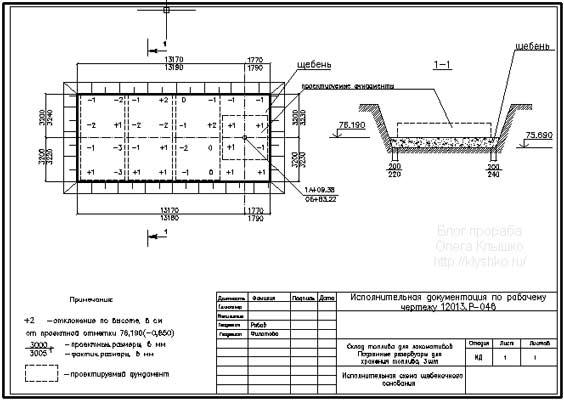

Исполнительные схемы являются одним из важных документов показывающим фактическое положение конструкций, прокладки подземных и надземных инженерных сетей, расположение построенных объектов в плане. Часто они являются приложениями к актам на скрытые работы.
Основным документом регламентирующим правила оформления исполнительных геодезических схем является ГОСТ Р 51872-2002. «Документация исполнительная геодезическая. Правила выполнения». Кроме геодезических на практике часто Заказчик требует схемы выполнения строительных конструкций например стен, полов, различных многослойных конструкций, технологических трубопроводов и прочего.
Исполнительные схемы составляются на основе исполнительных съемок и замеров. Как правило для определения отклонений на схемах указываются проектные размеры (координаты, высотные отметки, уклоны) и действительно получившиеся, либо сразу действительные отклонения со знаками + или -.
В случае необходимости на исполнительных схемах могут помещаться согласующая надпись или данные (название документа, дата, номер и др.) о согласовании сверхнормативных отклонений с проектной организацией.
При оформлении схемы на ней показывают проектные размеры и действительные (под проектными). Обычно это привязки наружных граней стен, колонн, других элементов к разбивочным осям. Не всегда, но в некоторых случаях оформление схем требуют выполнять как чертеж с основной надписью. Ниже приведены размеры и правила заполнения основных надписей. В своей практике для всех схем (надземных и подземных) строительный контроль устраивала основная надпись именно для подземных сетей, потому что в ней указываются наименования и строительной организации и заказчика, и проектировщика. Надпись же по ГОСТ 21.101 все-таки больше подходит для проектировщика (моё мнение).

Схемы для зданий и сооружений, благоустройству и геодезической разбивочной основе

В качестве основы для исполнительных схем допускается использовать рабочие чертежи, входящие в состав проектной документации
— часто применяемый вариант. На рабочих чертежах под проектным размером красным цветом наносится действительный размер. А ещё чаще если все отклонения в допуске вообще ничего не наносится, просто в правом нижнем углу рабочего чертежа (желательно рядом с основной надписью) пишется «Выполнено в соответствии с проектом. Производитель работ ООО «Строй» Иванов И.И. подпись, печать».

Ниже приведены некоторые пункты из ГОСТ Р 51872-2002 про оформление схем:

4.6.1 Действительные значения линейных размеров (расстояний между осями, поверхностями и т.п.) показываются числовыми значениями, помещенными под размерной линией, над которой указан соответствующий проектный размер.

4.6.2 Проектные и действительные отметки показываются: для грунтовых и других поверхностей рельефа по ГОСТ 21.508, для прочих элементов — по ГОСТ 21.101. При этом перед числовым значением действительных отметок помещается буква «Д» в прямоугольной рамке. Направляющую линию соединяют с точкой поверхности, к которой относится отметка (рисунок 1).

Рисунок 1 — Обозначение действительной отметки поверхности

4.6.3 Действительные отклонения от проектных отметок показываются числовым значением в см для грунтовых и других поверхностей рельефа и в мм — для других элементов со знаком «плюс» в случае превышения или «минус» в случае занижения. Направляющую линию соединяют с точкой поверхности, к которой относится отклонение (рисунок 2).

Рисунок 2 — Примеры указания действительных отклонений поверхностей

Отклонения точек плит перекрытий и подобных поверхностей от их самых высоких точек показываются числовым значением в мм со знаком «минус» с направляющей линией.

4.6.4 Уклоны поверхностей и линейных элементов показываются по ГОСТ 21.101; крутизна откосов показывается по ГОСТ 21.508.

При этом перед действительными числовыми значениями помещается буква «Д» в прямоугольной рамке.

4.6.5 Действительные отклонения осей элементов от разбивочных осей на планах показываются стрелками, направленными в сторону отклонения, и расположенным рядом числовым значением отклонения. При этом перед действительными числовыми значениями отклонений помещается в прямоугольной рамке буква «В» для верхнего сечения или буква «Н» для нижнего сечения элемента (рисунок 3).

Рисунок 3 — Примеры указания действительных отклонений осей элементов от разбивочных осей на плане

Действительные расстояния от граней элемента до разбивочных осей показываются в соответствии с 4.6.1 (рисунок 4).

Рисунок 4 — Примеры указаний действительных расстояний на плане

4.6.6 Действительные отклонения поверхностей элементов от вертикальности показываются стрелками, направленными в сторону отклонения, и расположенными рядом условными обозначениями невертикальности по ГОСТ 21.113 и числовыми значениями отклонений (рисунок 5).

Рисунок 5 — Примеры указания действительных отклонений поверхностей элементов от вертикальности

4.7 В исполнительных схемах применяются условные обозначения элементов конструкций и систем, установленные в стандартах СПДС, а также условные знаки Федеральной службы Роскартографии, не противоречащие 4.6.

4.8 В примечаниях к исполнительной схеме указывают номера и названия рабочих чертежей, исходные геодезические данные, условные обозначения и другие сведения, поясняющие содержание схем.

4.9 В правом нижнем углу исполнительной схемы размещается основная надпись по ГОСТ 21.101.

Размеры и оформление основной надписи для чертежей и исполнительных схем надземных сетей и элементов зданий и сооружений, благоустройству.

Указания по заполнению основной надписи и дополнительных граф к ней

В графах основной надписи и дополнительных графах к ней (номера граф указаны в скобках) приводят:
а) в графе 1 — обозначение документа, в том числе раздела проекта, основного комплекта рабочих чертежей, чертежа изделия, текстового документа и др.;
б) в графе 2 — наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение) или наименование микрорайона;
в) в графе 3 — наименование здания (сооружения) и, при необходимости, вид строительства (реконструкция, расширение, техническое перевооружение, капитальный ремонт);
г) в графе 4 — наименование изображений, помещенных на данном листе, в точном соответствии с их наименованием на чертеже.
Наименования спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе не указывают;
д) в графе 5 — наименование изделия и/или наименование документа;
е) в графе 6 — условное обозначение стадии проектирования:
1) П — для проектной документации, в том числе утверждаемой части рабочего проекта;
2) Р — для рабочей документации;
ж) в графе 7 — порядковый номер листа или страницы текстового документа при двухсторонней печати. На документах, состоящих из одного листа, графу не заполняют;
и) в графе 8 — общее число листов документа. Графу заполняют только на первом листе.
На первом листе текстового документа при двухсторонней печати указывают общее число страниц;
к) в графе 9 — наименование или различительный индекс организации, разработавшей документ;
л) в графе 10 — характер выполненной работы (разработал, проверил, нормоконтроль).
В зависимости от стадии проектирования, сложности и значимости документа допускается свободные строки заполнять по усмотрению руководства организации (указать должности лиц, ответственных за разработку документа (чертежа);
м) в графах 11-13 — фамилии и подписи лиц, указанных в графе 10, и дату подписания.
Подписи других должностных лиц и согласующие подписи размещают на поле для подшивки листа;
н) в графах 14-19 — графы таблицы изменений, которые заполняют в соответствии с 7.5.19;

4.10 Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом.

4.11 Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы. Схема должна содержать:

Схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками;

Сведения о способе закрепления точек и конструкции знаков.

4.12 Исполнительный генплан промышленного предприятия должен содержать совмещенную схему подземных и надземных коммуникаций в составе, установленном ГОСТ 21.508. На генплане дополнительно указываются действительные расстояния в свету между уложенными сетями.

Рекомендуемый в ГОСТ Р 51872-2002 перечень исполнительных схем по элементам, конструкциям и частям зданий и сооружений, благоустройству и геодезической разбивочной основе

1. Исполнительная схема геодезической разбивочной основы на строительной площадке.

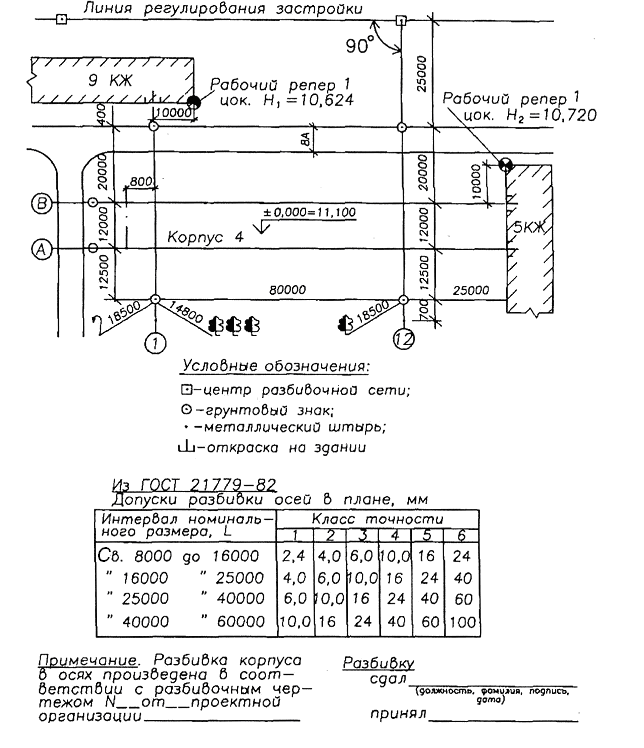

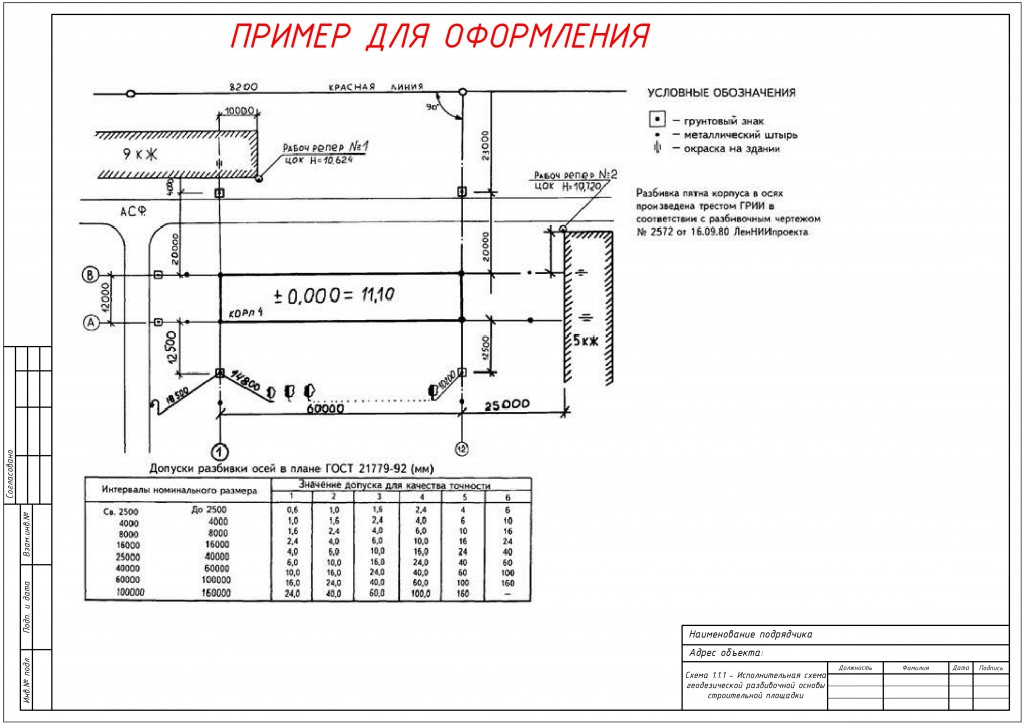

2. Исполнительная схема выноса в натуру (разбивки) основных осей здания (сооружения).

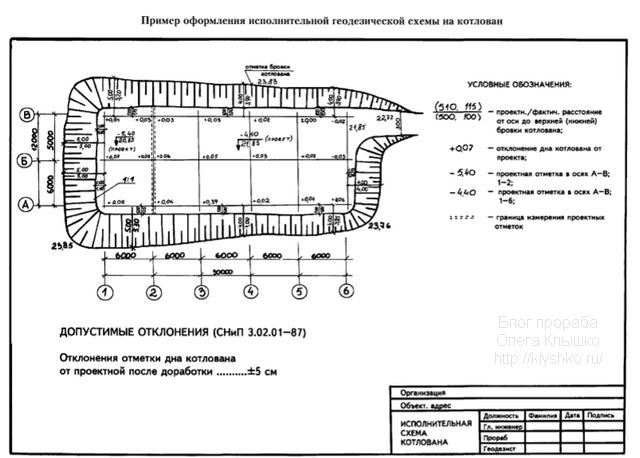

3. Исполнительная схема котлована.
4. Высотная исполнительная схема свай после их погружения (забивки).
5. Исполнительная схема свайного поля (после срубки свай).
6. Исполнительная схема ростверков.
7. Исполнительная схема фундаментов.
8. Исполнительная схема фундаментов под оборудование и их элементов (анкерных болтов, закладных деталей, технологических отверстий, колодцев и др.).
9. Поярусные исполнительные схемы колонн каркасных зданий.
10. Исполнительная схема крыши.
11. Исполнительная схема подкрановых балок и путей.
12. Высотная исполнительная схема площадок опирания панелей, перекрытий и покрытий здания.
13. Высотная исполнительная схема полов промышленного здания.
14. Исполнительная схема лифтовой шахты.
15. Поэтажные исполнительные схемы многоэтажных зданий.
16. Высотная исполнительная схема консолей колонн.
17. Исполнительная схема территории после выполнения работ по благоустройству.
18. Исполнительная схема земляного полотна транспортного сооружения (автомобильной или железной дороги, внутризаводской дороги, эстакады и других инженерных сооружений).
19. Исполнительные схемы резервуаров, градирен, мачт, дымовых труб и других инженерных сооружений.

Исполнительные схемы инженерных сетей внутри зданий и надземных сетей

5.1.1 Исполнительные чертежи составляются на все виды надземных инженерных сетей.

Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций.

При этом требования к составу и содержанию исполнительных чертежей не должны выходить за пределы, установленные стандартами СПДС (ГОСТ 21.601, ГОСТ 21.602, ГОСТ 21.608, ГОСТ 21.609) для соответствующих инженерных сетей.

5.1.2 Исполнительные чертежи должны включать планы, схемы, разрезы, сечения и геометрические параметры сетей, указанные на рабочих чертежах.

5.1.3 При соответствии действительных размеров, отметок, уклонов, сечений (диаметров), привязок и других геометрических параметров номинальным значениям (с установленными предельными отклонениями) на исполнительных чертежах делается надпись: «Отклонений от проекта по геометрическим параметрам нет».

5.1.4 Допускается совмещение исполнительных чертежей различных сетей, если информация об одной сети не может быть отнесена к другой.

5.1.5 При большой протяженности и (или) сложном расположении сетей допускается их изображение с разрывами, обозначаемыми параллельными штриховыми линиями.

5.1.6 В качестве основы исполнительных чертежей, как правило, используются рабочие чертежи, входящие в состав проектной документации, а при невозможности этого, исполнительные чертежи выполняются на отдельных листах.

5.1.7 Исполнительные чертежи на отдельных листах выполняются в виде планов и схем в масштабах, принятых для соответствующих рабочих чертежей. Для небольших зданий, когда соответствующие рабочие чертежи отсутствуют, допускается принимать масштаб 1:50.

5.1.8 Значения параметров наносятся в соответствии с 4.6.

5.1.9 В случае, когда масштабы исполнительных чертежей не позволяют с достаточной степенью детальности показать все размеры, от соблюдения которых зависят эксплуатационные характеристики сетей, следует применять буквенные обозначения по ГОСТ 2.321.

5.1.10 Исполнительные чертежи подписываются согласно указаниям 4.10.

Исполнительные сети подземных сетей и сооружений

5.2.1 В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки.

В случае, когда определение местоположения сети по плану, использованному для разработки проекта, невозможно или затруднено, в состав документации включают ситуационный план масштаба 1:2000 или 1:5000 с нанесенной на нем сетью.

5.2.2 Исполнительный чертеж составляется на топографическом плане, использованном для разработки проекта и дополненном новыми зданиями и сооружениями, к твердым точкам которых выполнена привязка сети.

5.2.3 На исполнительный чертеж наносится вновь построенная сеть с указанием данных геодезических измерений и привязок, а также все существующие сети, вскрытые при строительстве.

5.2.4 На совмещенные прокладки может быть составлен общий исполнительный чертеж.

5.2.6 При перекладке сетей на исполнительном чертеже отмечаются участки старых сетей, изъятых из земли или оставленных в земле, с указанием места и способа их отключения.

5.2.7 Фактическое положение подземных сетей характеризуется следующими геометрическими параметрами: действительными координатами характерных определяемых точек на сетях, действительной глубиной заложения, действительными значениями отметок, расстояний, углов и превышений между исходными и определяемыми точками.

5.2.8 На исполнительных чертежах и продольных профилях показываются действительные значения геометрических параметров сетей. Номинальные значения могут показываться в случае необходимости.

5.2.9 Действительные значения геометрических параметров подземных сетей показываются на исполнительных чертежах по ГОСТ 21.604, ГОСТ 21.605, ГОСТ 21.607, ГОСТ 21.610, а параметров строительных конструкций и частей зданий — согласно указаниям 4.6 настоящего стандарта.

5.2.10 Плановое положение подземных сетей указывается на исполнительных чертежах линейными засечками или перпендикулярами, или полярными координатами элементов, устройств и характерных точек относительно пунктов геодезической опорной сети, точек съемочного обоснования, специально проложенных теодолитных ходов или твердых точек и створов существующих долговременных объектов. При этом на каждую определяемую точку должно быть не менее трех линейных засечек с углами между ними от 30 до 150°, а длина перпендикуляра не должна превышать 4 м.

Горизонтальный и вертикальный масштабы профиля должны соответствовать масштабам профиля в составе проекта.

5.2.12 Схемы сварных стыков трубопроводов составляются для газопроводов, теплопроводов, сетей горячего водоснабжения, продуктопроводов опасных и вредных продуктов, а также, в случае необходимости, для других трубопроводов по требованию органов надзора, территориальных инженерных служб и эксплуатирующих организаций.

5.2.13 На схемах сварных стыков газопроводов и теплопроводов показывают расположение сварных стыков относительно углов поворота и других характерных элементов сети с указанием действительных расстояний между ними и персональных данных (Ф.И.О., номер) сварщиков, выполнивших работы.

5.2.14 Каталог координат точек сети составляется в системе координат, принятой при разработке проекта.

5.2.15 При соответствии действительных размеров, отметок, уклонов, сечений (диаметров), привязок и других геометрических параметров номинальным значениям (с установленными предельными отклонениями) на документах делается надпись: «Отклонений от проекта по геометрическим параметрам нет».

При наличии недопустимых отклонений помещаются согласующая надпись или данные (название документа, дата, номер и др.) об их согласовании с проектной организацией.

5.2.16 Исполнительные чертежи, продольные профили, схемы сварных стыков и каталоги координат изготавливаются на основе, обеспечивающей их длительное хранение.

5.2.17 В исполнительных чертежах, продольных профилях и каталогах координат применяются условные знаки Роскартографии или знаки, согласованные ею.

5.2.18 В правом нижнем углу исполнительного чертежа, продольного профиля, схемы и каталога координат размещается основная надпись (штамп) по форме приложения В.

Форма, размеры и заполнение основной надписи исполнительной документации на подземные сети. ГОСТ Р 51872-2002 приложение В (обязательное).

В поле 1 указывается наименование строительной организации, выполнившей прокладку сети.
В поле 2 указывается наименование организации-заказчика (застройщика).
В поле 3 указывается наименование проектной организации.
В поле 4 указывается номер, шифр и дата выпуска проекта.
В поле 5 указываются данные о согласовании проекта.
В поле 6 указываются наименование исполнительного чертежа и подземной прокладки, адрес объекта и длина трассы.
В поле 7 указываются номер и дата выдачи разрешения на выполнение строительно-монтажных работ.
В поле 8-11 указываются должности, фамилии, подписи исполнителей и ответственных руководителей работ, даты подписания чертежа, а также, в случае необходимости, наименование сторонней организации, составившей исполнительный чертеж.

5.2.19 Исполнительные чертежи, продольные профили, схемы сварных стыков и каталоги координат подписываются согласно указаниям 4.10.

5.2.20 С правой стороны исполнительного чертежа и продольного профиля проставляется штамп организации, эксплуатирующей изображенную сеть, заверенный подписью с указанием даты, свидетельствующий о том, что требования действующих технических условий данной организации учтены.

5.2.21 В состав полевых геодезических материалов исполнительной съемки входят схемы геодезических построений, журналы измерений, абрисы, ведомости вычислений и отметок.

Полевые геодезические материалы исполнительной съемки оформляются в соответствии с требованиями нормативных документов Роскартографии.

ГОСТ Р 51872-2002 приложение Б (обязательное). Требования к содержанию исполнительного чертежа и продольного профиля подземной сети

Б.1 Требования к содержанию исполнительного чертежа
Б.1.1 На исполнительный чертеж должны быть нанесены геометрические параметры следующих характерных точек и линий проложенной инженерной сети, в том числе ее надземных участков, а также существующих сетей, вскрытых при строительстве:

центров колодцев, люков колодцев и камер;

точек поворота сети, главных точек кривых (начало, середина и конец) при плавных поворотах в плане, точек изломов и изгибов по высоте;

центров мест переходов из подземного положения в надземное;

точек пересечения оси основной сети с осью присоединения или отвода;

створных точек оси (верх прокладки) на прямых прокладках не реже, чем через 50 м (на незастроенных территориях при большом протяжении допускается наносить створные точки через 100 м);

точек пересечения осей вводов и выпусков с наружными гранями зданий (сооружений);

осей существующих сетей, пересекающихся или идущих параллельно проложенной, вскрытых при строительстве;

концевых, переломных и поворотных точек на футлярах (кожухах);

мест изменения диаметра и материала труб;

расположения отключающих устройств, расположенных вне камер и колодцев.

Б.1.2 По отдельным видам сетей на исполнительный чертеж, кроме точек, указанных в Б.1.1, должны быть нанесены геометрические параметры мест расположения следующих элементов и устройств и приведена дополнительная информация:

по водопроводам и трубопроводам специального технического назначения (продуктопроводам) — опор при надземной прокладке, пожарных гидрантов, задвижек, вантузов, аварийных выпусков, водоразборных колонок, упоров на углах поворота, заглушек, габариты колодцев и камер;

по канализации и водостоку — аварийных выпусков, оголовков выпусков водостока, дождеприемников, ливнеспусков, очистных сооружений на водостоках, упоров на углах поворота напорной канализации, габариты камер, зданий станций перекачки и насосных станций;

по подземным дренажам — тип дренажа, материал и поперечное сечение лотков и траншей для закрытых дрен, материал и поперечное сечение глухого коллектора;

по тепловым сетям — опор при надземной прокладке, компенсаторов, задвижек, неподвижных опор, габариты камер, надземных павильонов над камерами и зданий центральных тепловых пунктов, тип прокладки и канала, а также все данные сопутствующего дренажа, водоспусков из канала и всех инженерных сетей, находящихся в канале;

по газопроводам — коверов, регуляторов давления, задвижек, гидравлических затворов, контрольных трубок, конденсационных горшков, заглушек, габариты газораспределительных пунктов и станций;

по электрокабелям — линейных и тройниковых муфт, петель запаса кабеля, переводов, мест выходов на опоры и стены зданий, габариты распределительных пунктов, трансформаторов и тяговых подстанций;

по сооружениям электрозащиты от коррозии — контактных устройств, анодных заземлителей, электрозащитных установок, электрических перемычек, защитных заземлений и дренажных кабелей;

по телефонной канализации — общее количество каналов на каждом пролете, размеры нестандартных колодцев и камер, мест выходов на здания и телефонные распределительные шкафы.

Б.1.3 При отсутствии в составе исполнительной документации продольного профиля приводятся также отметки: обечайки смотрового люка и дна колодца; дна лотка самотечных и верха трубы напорных трубопроводов; верха труб, бронированного кабеля и пакета кабельной канализации на створных точках; поверхности земли (бровки траншеи) около колодцев и на створных точках.

Б.1.4 На исполнительном чертеже должны быть приведены данные о: назначении сети; количестве, материале и диаметре труб; количестве напряжений и марке кабелей; давлении газа.

Б.1.5 На исполнительном чертеже или прилагаемом к нему отдельном листе в масштабе, принятом в проекте, изображаются:

планы и разрезы колодцев или указывается их тип;

все характерные сечения коллекторов, каналов, футляров, блоков кабельной канализации, кабельных пакетов;

развертки кабельных колодцев;

другие детали сети и сооружений на ней с указанием необходимых линейных размеров, характеризующих построенное сооружение;

условные знаки изображенных на данном листе инженерных сетей. Н

а исполнительном чертеже проложенного водопровода или прилагаемом к нему отдельном листе, кроме того, изображается внемасштабная общая схема проложенной сети с указанием внешних габаритов сооружений, диаметров и материала труб, протяженности отдельных участков сети, упоров на углах поворота, задвижек, отключаемых участков существующих сетей.

Б.2 Требования к содержанию продольного профиля

Б.2.1 На продольный профиль должны быть нанесены: проложенная инженерная сеть, в том числе ее надземные участки; существующие подземные сети, вскрытые при строительстве; существующие подземные сети, расположенные ниже проложенной (наносятся по данным топографических планов, использованных для разработки проекта).

Б.2.2 На продольном профиле указываются: проектные и действительные отметки поверхности земли и элементов проложенной сети, указанные в Б.1.1 и Б.1.2; горизонтальные расстояния между точками нивелирования (пикетаж, нумерация); величины и направления уклонов; количество кабелей или труб; диаметры труб; характеристика конструкций дорожной одежды и ее основания, вскрытых при строительстве.

Акт разбивки осей объекта на местности. Образец 2016 года по РД 11-02-2006

Приветствую, друзья! Продолжим серию статей по оформлению актов на общестроительные работы. Сегодня тема оформления акта разбивки осей объекта капитального строительства на местности. Ниже приведу пример оформленного акта, эталонный образец так сказать.

Его вы сможете скачать и использовать. Приведу нормативны документ в котором утверждена форма данного документа.

Форма акта установлена в РД 11-02-2006 в приложении 2:

Как выполнять разбивку осей установлено в нормативном документе СП 126.13330.2012 «Геодезические работы в строительстве».

Ну и по традиции сам образец заполнения:

По опыту могу сказать, что акты разбивки осей и геодезической разбивочной основы всегда требуют инспекторы ГСН. По этому к оформлению данных документов отнеситесь очень внимательно.

И конечно же к акту необходимо приложить схему разбивки осей объекта на местности.

Исполнительная схема геодезической разбивочной основы

В составе комплекта исполнительной документации обязательным документом является присутствие исполнительной схемы геодезической разбивочной основы.

Выглядит эта схема следующим образом, ее кстати можно скачать

исполнительная схема геодезической разбивочной основы

Добавить комментарий Отменить ответ

4. Геодезические исполнительные съемки

4.1. Система исполнительных съемок в строительстве

Исполнительные съемки, которые определяются СП на строительно-монтажные работы, являются одним из важных документов в системе государственных стандартов на техническую документацию.

Геодезические исполнительные съемки строящихся объектов производятся по мере выполнения какой-либо конструкции, этапа строительно-монтажных работ и завершения строительства; например, после отрывки котлована, устройства фундаментов, выполнения всего комплекса нулевых работ, составления плана осей и т. д.

Цель геодезических исполнительных съемок – своевременная корректировка выполнения работ для обеспечения качественного монтажа последующих элементов. Исполнительные съемки могут производиться многократно, их иногда называют текущими. После выполнения строительно-монтажных работ составляют окончательную исполнительную съемку здания или сооружения, исполнительный генеральный план объектов.

Текущие и окончательные геодезические съемки ведутся теми же методами и в том же масштабе, что и обычные разбивки, и геодезические съемки. Чаще всего для съемок используют существующие проектные чертежи, на которых под проектными данными пишут фактические размеры и другие отклонения. Согласно СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» установлены различные виды контроля, а в СП 70.13330.2012 «Несущие и ограждающие конструкции» в п. 3.23 отмечается, что при приемочном контроле должны быть представлены следующие документы: исполнительные чертежи; геодезические исполнительные схемы положения конструкций.

Геодезической основой исполнительных съемок могут быть:

в пределах отдельных зданий и сооружений – точки внутренней сети или пересечения разбивочных осей (см. разд. 3.1);

в пределах строительной площадки – знаки планово-высотной внешней разбивочной сети или знаки закрепления разбивочных осей (см. разд. 1.2).

4.2. Типовые геодезические исполнительные схемы

Многие строительные организации в целях упорядочения и единообразия чертежных работ выпускают альбомы исполнительных схем по оформлению различных строительно-монтажных работ.

Для изучения методики составления исполнительных схем и правил оформления чертежной документации по ЕСКД (ГОСТ 2001–70 «ЕСКД. Общие положения») даются фрагменты (части) основных типовых схем (рис. 27–34). На схемах приведены условные знаки, которыми наряду с цифрами изображают различные отклонения. Часто в схемах приводятся соответствующие выписки из СП о предельно допустимых отклонениях, поэтому типовые схемы можно использовать как справочные пособия по производству данных работ.

Составление той или иной схемы определяется соответствующими пунктами СП и подтверждается указаниями на их составление в проекте производства работ. В ППР указываются точность, методы и приборы для составления схем. Особое внимание уделяется исполнительным съемкам инженерных сетей (подземных и наземных коммуникаций).

Рис. 27. Исполнительная схема закрепления основных осей

Состав исполнительной геодезической документации

Какой состав исполнительной по геодезии?

1. Реестр исполнительной документации

2.
Специализированные журналы:

• Исполнительная схема геодезической разбивочной основы объекта капитального строительства
• Исполнительная схема разбивки осей объекта капитального строительства на местности

4.
Акты, протоколы приемки и прочие документы:

• Акт освидетельствования геодезической разбивочной основы объекта капитального строительства
• Акт разбивки осей объекта капитального строительства на местности
• Акт передачи геодезической разбивочной основы объекта капитального строительства (от заказчика к подрядчику, от геодезистов к исполнителям)

6. Паспорта контрольно-измерительных приборов и приспособлений

7. Сертификаты на поверку измерительного оборудования, контрольно-измерительные приборы и приспособления региональных органов и т.д.

8. Лицензия на производство соответствующих геодезических работ

9. Приказ о назначении ответственных лиц за геодезические работы

*Представленный состав исполнительной документации является приблизительным. Точный состав исполнительной документации уточняйте у заказчика.

Привет, всем, в данной статье разберемся, как чертить, какие требования имеются, расскажу, как я учился их чертить. Кроме всего выше перечисленного предложу вашему вниманию видеокурс «Как чертить исполнительные схемы в автокаде» с справочником о ведение строительной документации, с образцами исполнительных схем котлованов, фундаментов, перегородок и т.д.

Эта статья будет полезна тем, кто работает в небольших строительных организациях занимающихся одним видом работ допустим устройством бетонных полов, фундаментов. По своему опыту знаю, что в таких организациях прорабу надо знать как составить аоср, начертить исполнительные схемы.

Исполнительная схема – это строительная документация, прилагается к актам освидетельствования скрытых работ или актам освидетельствованиям ответственных конструкций в соответствии со СНиП 3.01.01-85 и СНиП 3.03.01-87.

В схеме показывают выполненные работы с реальными привязками, расстояниями, в строящимся здание привязки к осям, высотные отметки и другие геометрические размеры. Главное требование к схеме точность информации.

Для чего нужна исполнительная схема? Для определения соответствия выполненных работ с проектной документации, для оценки качества выполненных работ.

Исполнительные схемы в больших строительных организациях делают геодезисты и сдают заказчику на проверку, где с их стороны проверяют то же геодезисты.

Особых гостов, которые надо неукоснительно соблюдать в исполнительных схемах, нет. Главное в них точная информация о выполненных работ объемы, отметки, привязки.

Для тех, кто ищет, по каким стандартам и правилам оформляются схемы, советую ознакомиться с этим документом «Государственный стандарт РФ ГОСТ Р 51872-2002 «Документация исполнительная геодезическая. Правила выполнения». Скачать его можно на странице СНиП (в конце статьи, вашему вниманию предложу еще одну книгу по этой теме).

Прочитав этот документ, вы узнаете, кто должен составлять и подписывать схему, как обозначать на исполнительной схеме отметки поверхности, обозначение отклонение осей элементов от разбивочных осей и т.д.

Я не буду пересказывать, какие правила в оформление исполнительной схемы надо соблюдать исходя из этого документа. Расскажу о своем опыте, как я их делал и какие требования были от заказчиков.

Мой опыт черчения исполнительная схема

Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки бетонных полов с показанием отметок нивелирной съемки.

Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.

Почему заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.

Работая прорабом по общестроительным работам, приходилось чертить исполнительные схемы по разработке котлованов, устройству фундаментов по армированию перекрытий, стен, установке металлоконструкций.

Здесь начерченные от руки схемы не проходят, необходимо чертить только в специальных программах, таких как автокад, компас.

Я очень долго пытался освоить программу автокад самостоятельно, скачивал отдельные уроки или просматривал их в интернете. Но целой картины, как чертить в автокаде у меня не сложилось и самостоятельно освоить эту программу, не получилось.

Купил курс в интернете и в течение нескольких месяцев его изучал. В результате прохождения курса я легко стал чертить любые проекты в автокаде и кроме этого научился создавать 3д проекции домов. Времени на это у меня ушло много, но мне было интересно.

Давайте разберемся, как чертить исполнительные схемы в автокаде. Есть несколько способов черчения первый самый легкий, вы просите у заказчика образец исполнительной схемы в автокаде, где начерчены штамп и рамка с их требованиями.

Так же необходимо получить от заказчика, проект в электроном виде, чертежи в автокаде объекта. Далее с проекта вы копируете свой участок выполненных работ и вставляете в рамку образца исполнительной схемы.

Допустим необходимо указать заливку бетонных полов в таких-то осях здания. Копируем чертеж в автокаде, с нашим участком в нем убираем все слои стен, перегородок и т.д. оставляем только размеры, оси, дорисовываем границы заливки.

Показываем нивелирную съемку точками и отметками в виде цифр, пишем в примечание в каких единицах указываем и от какой отметки снимаем. Заполняем штамп с указанием ответственных лиц за сдачу и приемку выполненных работ и все схема готова.

Другой вариант займет у вас больше времени, когда нет ни образца исполнительной схемы, нет проекта в электроном виде то все придется чертить самостоятельно и после этого согласовывать с заказчикам, устроит его начерченная вами схема или нет.

Требования у заказчиков везде разные, сколько работаю еще нигде не встречал чтоб схемы, штамп и рамка были одинаковыми у разных заказчиков. У всех, какие то свои правила, которые они считают правильными.

Мой вам совет, как начали выполнять работу на объекте, сразу берите пример оформления актов скрытых работ и исполнительные схемы у заказчика.

Если вы только начинаете работать на должности инженерно-технического работника ИТР или ищете работу, но не умеете работать в автокаде, то мой курс «КАК ЧЕРТИТЬ ИСПОЛНИТЕЛЬНЫЕ СХЕМЫ В АВТОКАДЕ» вам очень пригодится. Данный видеокурс будет полезен студентам, кому срочно надо научиться чертить в программе автокад.

В курсе есть пример исполнительной схемы с рамкой и штампом с объекта, на котором работал в этом году, так же вы сможете скачать стандартные рамки и штампы для форматов А1-А4. Один из уроков можно посмотреть ЗДЕСЬ.

Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.

Про печать в статье «Печать чертежей» я показал, как можно распечатать схемы, если принтер отказывается печатать с программы автокад.

Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы легко будете чертить не только схемы, но и полноценные чертежи.

Если вы оказались в такой ситуации, когда не знаете как правильно оформить схему и нет образца, то с курсом прилагается методичка. В ней показаны примеры заполнения исполнительной схемы котлованов, фундаментов, свай, цокольного этажа панельного дома, сборных колон, кирпичной шахты и многое другое. Ниже приведен образец черчения исполнительной схемы котлована из этого справочника.

Как скачать лицензионный автокад 2016 с интернета смотри видео

Продолжение смотрите в этой статье. Как кстановить лицензионный автокад версии 2018 на виндоус 10 смотрите здесь.

Работы по разбивке искусственных сооружений, расположенных на оси существующего ж.-д. пути и на проектируемом обходе, почти не имеют различия.

В обоих случаях необходимо прежде всего проверить и восстановить правильное положение оси пути.

При варианте, когда сооружение расположено на прямой пути, действуют следующим образом.

На расстоянии не менее 200 м от сооружения в одну и другую стороны выбирают участки хорошо отрихтованного пути и устанавливают на оси пути одного участка теодолит, а на оси пути другого участка — веху.

Затем теодолит наводят на веху и по вертикальной нити провешивают ось пути, устанавливая вехи «на себя», т.е. приближая их установку постепенно от начальной вехи к теодолиту.

Две из этих вех нужно поставить вблизи искусственного сооружения по обе его стороны так, чтобы с них была видна любая точка поверхности земли в пределах намеченного проектом места расположения сооружения.

Опорными точками для разбивки сооружения на прямом участке обхода должны служить точки углов поворота.

Чтобы разбить и закрепить ось сооружения, совпадающую с осью пути, в пониженных местах его расположения, т.е. спроектировать ее на местность, необходимо теодолит перенести на место установки одной из этих вех и, ориентировав его на удаленную веху на оси пути, обозначить затем вехами положение оси сооружения по всей пониженной части.

Если ближайшего к теодолиту берега не видно, то теодолит надо переставить на место вехи,
расположенной на противоположном берегу, и повторить вышеописанную разбивку.

После разбивки продольной оси сооружения разбивают положение поперечной оси. Она определяет собой расположение сооружения на железнодорожной линии.

Это положение указано в проекте сооружения:

если сооружение возводится на перегоне, то положение его указано по пикетажу линии;

если же оно сооружается на станционных путях, то чаще всего его положение указывается относительно оси станции.

По этим данным с помощью стальной ленты откладывают расстояние от ближайшего пикета
или иной указанной в проекте прочно закрепленной точки и забивают кол.

На этой точке устанавливают эккер или теодолит, центрируют, ориентируют по оси пути и отбивают прямой угол по обе стороны от оси пути. Направление оси обозначают вехами.

Если в проекте угол не 90°, то эккер использовать нельзя и нужный угол откладывают теодолитом или гониометром.
Этим заканчивается разбивка осей сооружения.

Оси обычно закрепляют свайками диаметром 10-12 см, забитыми в землю ручной бабой на глубину около 0,7 м или столбами, вкапываемыми на глубину около 1 м. Такие столбы устанавливают по одному или по два в каждом конце продольной и поперечной оси.

Один из этих столбов можно сделать
высотным репером
. При этом, если постройка моста продлится более года или разбивка делается осенью для работ будущего года, то репер нужно закопать на 0,25 — 0,50 м ниже глубины промерзания грунта.

Кроме того, в нижнем конце репера надо врезать и прибить две взаимно перпендикулярные планки, препятствующие выпиранию репера из земли при промерзании верхних слоев грунта.

Ось

Для того чтобы на столбах, закрепляющих ось, положение последней закрепить точнее, следует сначала вместо вех, указывающих направление осей, забить небольшие колышки или воткнуть в землю шпильки от ленты.

Затем на расстоянии 2 м от этих шпилек надо забить в землю четыре колышка, расположенных по концам двух прямых, пересекающих шпильку, протянуть между ними попарно проволоку через шпильку

и закрепить положение проволок либо гвоздиками, либо зарубками на кольях.

Убрав затем проволоки и шпильку, забивают вместо последней свайку или выкапывают яму для установки столба.

Когда свайка забита или установлен столб, натягивают через зарубки на кольях снова проволоки и в точке их пересечения забивают в столб гвоздь или делают зарубку.

Можно еще рекомендовать забивку вровень с поверхностью земли около каждого столба на расстоянии 1 м в сторону сооружения (или от него, в зависимости от условий сохранности) по направлению оси сооружения еще отрезков железной трубы диаметром 2-2,5 см, длиной 0,5-0,7 м для контроля на случай повреждения столбов в процессе строительных работ.

В целях предохранения от повреждения столбы следует окрасить в белый или красный цвет и оградить. Если грунт скалистый, то вместо установки столбов расчищают и выравнивают поверхность скалы в точке оси, зубилом вырубают две перекрещивающиеся наточке канавки, а иногда еще вокруг точки кружок диаметром 10-20 см.

Канавки и кружок закрашивают масляной краской.

Если сооружение расположено на кривой

Если сооружение расположено на кривой, то прежде всего проверяют кривую путем повторной разбивки ее.

Для этого нужно сделать обмер, расчет и выправку кривой, если разбиваемое сооружение будет построено на существующем пути.

Если же сооружение запроектировано на участке, расположенном по кривой, где рельсового пути в момент разбивки нет, то нужно сделать разбивку кривой от тангенсов способом ординат либо способом углов.

Для этого прежде всего надо провешить направления прямых,
примыкающих к кривой, найти точку пересечения их и измерить угол поворота теодолитом.

Затем по указанному в проекте радиусу кривой и длинам переходных кривых сделать основную и детальную разбивку кривой через 10 м.

После этого промерами лентой по оси кривой назначают точку С
(рис. 101) расположения поперечной оси моста в соответствии с проектом.

От этой точки разбивают в строго одинаковом от нее расстоянии еще две точки А
и В
так, чтобы они оказались вне пределов работ. Между точками А
и В
провешивают прямую линию и находят ее середину С
1
.

Если теперь в этой точке восстановить перпендикуляр эккером или теодолитом, то он должен пройти через ранее поставленную точку С
, и этот перпендикуляр будет поперечной осью моста.

Поперечную ось продолжают в обе стороны от продольной оси моста и обозначают вехами или шпильками в точках D

и Е
вне пределов работ.

Затем все четыре точки A
, В,
D
и Е
на прямолинейной оси моста закрепляют столбами, свайками или зарубками на скале.

Детальная разбивка опор моста обычно производится от прямолинейной оси
АВ.
Если по местным условиям это потребуется, можно разбить еще вспомогательную прямолинейную осьA
1

B
1

вне пределов работ и детальную разбивку вести также относительно нее.

Положение центров отдельных опор малого моста на кривой устанавливают от прямолинейной оси способом координат. Если все пролеты одинаковы, то становятся с теодолитом в центре О
каждой опоры (рис. 102):

измеряют угол между тремя центрами опор и, разделив этот угол пополам, получают направление on оси опоры или провешивают хорду rs

(см. рис. 102), соединяющую центры опор, соседние с данной опорой О
, находят середину этой хорды и восстанавливают к ней эккером перпендикуляр nm
, дающий искомое направление оси опоры.

Если опоры расположены на неравных расстояниях
, то следует разбить на кривой симметрично относительно каждой опоры вспомогательные точки, используемые для разбивки направления осей опор, как это описано выше.

Разбивку основных осей АВ и DE (см. рис. 101) следует проверить.

Для этого определяют по пикетажному положению середины С
(рис. 103):

разбиваемого моста и начала кривой НК
расстояние до оси моста от начала кривой НК
.

По длине кривой (удвоенному расстоянию) и ее радиусу находят из таблиц соответствующие значения тангенса
T
, биссектрисы Б
и угла поворота а
.

После этого на местности отмеряют от начала кривой найденную длину Т
.

Здесь в точке F

ставят теодолит и разбивают биссектрису угла, для чего откладывают при помощи теодолита от линии тангенса угол, равный 90-(α/2) Направление оси трубы при правильной разбивке будет указывать на разбитые ранее точки С,
D

и обозначающие направление поперечной оси моста.

Длина FC

должна быть равна биссектрисе Б.

Положение же точек А
и В
можно проверить путем разбивки их с помощью таблиц способом ординат относительно начала кривой НК.

Все вышеописанные действия предполагают, что разбивка производится в суходоле или ширина водотока не превышает 1 м.

Если же река шире, то во всех местах установки кольев и свай следует предварительно на сваях или козлах устроить простейшие подмости.

Во втором случае, когда нужно разбить ось места на протрассированном и закрепленном пикетажем обходном пути, также начинают работу с восстановления продольной оси сооружения.

Для этого нужно отыскать на местности установленные при трассировании угловые столбы на углах поворота.

Ось моста определяется двумя вершинами углов поворота за противоположными концами моста.

Между этими двумя точками провешивают ось моста, как это описано выше в первом случае. Так же, как там описано, разбивают и закрепляют поперечную ось моста.

Разбивка же осей сооружения на обходе, расположенном на кривой, ничем не отличается от случая расположения моста на кривой основного пути.
