Лиственница как фундамент на влажной почве. Столбчатый деревянный фундамент и фундамент из лиственницы достоен быть под вашей баней или дачным домом. Виды деревянных фундаментов

Фундамент из деревянных свай стоит дешево, легко возводится, не требует техники для заливки, долговечен и подходит под загородный жилой дом
. Рассмотрим, как готовится и строится деревянный фундамент, какие материалы для него требуются.

Критерии выбора

В основании домов люди привыкли использовать бетон, но не у всех есть уверенность, что марка соответствует реальности, не всегда есть возможность заказать грузовик с заводским качественным бетоном. Встает также вопрос цены и эффективности. Для загородных строений иногда выбирают свайный фундамент из дерева,
т. к. при соблюдении технологии он прослужит десятки лет. Более всего это основание подходит для деревянного строения, ведь сроки эксплуатации фундамента и материала стен совпадают.

Состав и влажность грунтов влияет на деревянный фундамент сильнее всего. Выясните у специалистов, подходит ли грунт.

Преимущества такого основания:

1. Легкость возведения.
   Ямы для стульев можно пробурить мото — буром или вызвать специалистов.
2. Надежность
   . Если грунтовые воды низко, дерево продержится десятки лет. Есть примеры д
   омов на сваях, стоящие более 100 лет.
3. Экологичность
   . Древесина — самый безвредный материал.
4. Дешевизна.
   На фоне долговечности очень выгодно смотрится и низкая цена основания, она не мешает общему качеству.
5. Энерго эффективность.
   Дом на столбчатых сваях не касается земли и не теряет тепло.

Виды

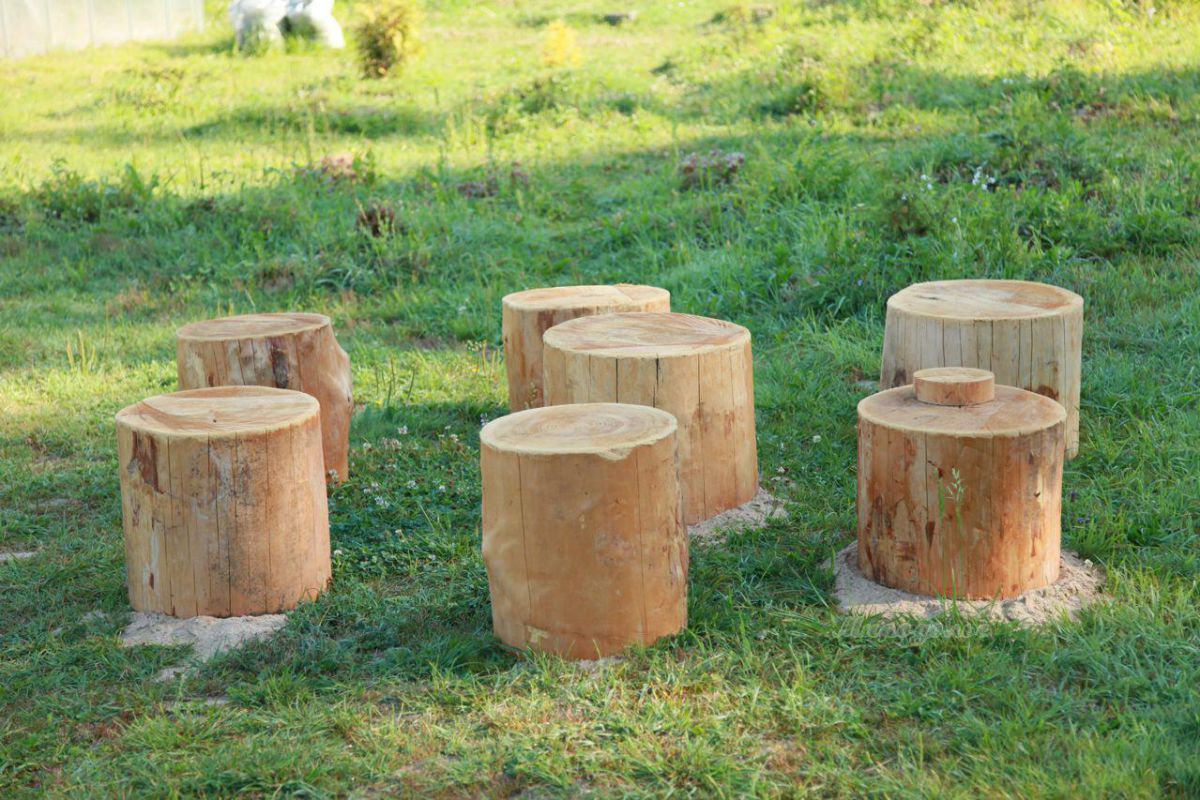

Деревянный фундамент из столбов подразделяется на 2 основных вида: на сваях — стойках и на висячих сваях.
Стоячие столбы имеют опору и ставятся на слабый грунт. Висячие — не требуют опоры, они ставятся в слабых слоях, если глубина последних значительна. Какой вариант выбирать, зависит от прохождения грунтовых вод и состава грунтов в местности,
где возводится жилище. Все нужно выяснить у специалистов.

Подходящее дерево под столбчатое основание — это дуб, который всегда отличался долговечностью
. Дешевле обойдется древесина хвойной породы — сосна. Можно использовать и лиственницу.

Этапы строительства

Несколько этапов проводят в порядке, предусмотренном технологией и традициями:

• Подготовка столбов, обработка антисептиком и гидроизоляция.
• Расчистка участка под дом.
• Бурение свайных отверстий вручную мото буром или вызов специалистов.
• Засыпание слоя песка на дно отверстий.
• Установка столбов и бетонирование, засыпка гравием.
• Спиливание лишней древесины на сваях, выравнивание.
• Гидроизоляция верхней поверхности — свайного торца.

Подготовка столбов

Сваи под деревянный фундамент берут с нижней части дерева,
пилят одинаковые куски и ошкуривают. Тщательно убрать кору важно еще потому, что в ином случае будет потеряно значительно больше пропитки. Поверхность должна стать как можно более гладкой.

В идеале столбы подбираются заранее, из зимнего сухого леса, и просушенные чем более, тем лучше.
Самые мощные шпалы ставят под углы, несущие стены. Обработка делается путем обжига, как в старое время, или антисептиком, добавляется гидроизоляция.

Первый метод, обжигание — проводится до угольной корки.
Для этого зажигается костер (горелка), заготовка в нем постепенно переворачивается, тщательно прожигается. Полностью надо прожечь часть сваи, которая попадет под землю, и поверхность выше уровня земли на 20 — 25 см. Раньше перед обжигом наносили глину, и сегодня это не повредит. В момент горения важно не допустить сильного пережигания.
Слой угля не должен превышать 2 см. На последней стадии требуется просмолить стул. Или обработать битумом (битумной мастикой).

Защита антисептиком выполняется нанесением жидкости кистью в 2 или более захода.
Она дает очень маленький слой защиты, но при сухом грунте фундамента хватит надолго. Водные химические растворы можно приготовить самому:

1. 5 л кипятка смешать с 50 г борной кислоты, добавить 950 г пищевой соли, при постоянном помешивании получить единую массу. Этим веществом можно покрывать будущий фундамент из деревянных шпал.
2. Народный рецепт — глиняная паста из просеянной глины, которая получается путем смешивания с водой.
3. Химические растворы, продающиеся в хозяйственных магазинах. Это железный купорос, цинк хлористый, аммоний кремнефтористый и подобные.
4. Пропитка масляная или алкидная, которую подбирают по рекомендации на этикетке. Сюда же добавим антисептик, его можно применить совместно с пропиткой.

В дополнение к раствору пропитки делается гидроизоляция — обертывание толстым рубероидом без приклеивания,
чтобы при промерзании грунта наш столб не повредился. Если жилище планируется на возвышенности, а фундамент деревянные стулья поставлен в сухом грунте; если, во — вторых, надежно отводятся ливневые потоки, и под дом не попадает влага, то сваи прослужат максимально долго.

Обжиг деревянной сваи, которую опускают в землю, позволит получить сантиметры защищенного слоя древесины. А антисептик впитывается лишь на несколько миллиметров.

Дальнейшие действия

Первым делом для подготовки фундамента мы должны выяснить, сколько требуется бурить ям, на какую глубину
. Это зависит от проекта дома и снова от грунтов. В ямы опускают готовые и обработанные столбы, которые берут из нижней части дерева. Диаметр — от 200 мм.

Сама яма под столб должна быть толще его в 1,5 раза.
Чтобы морозное пучение не повредило фундаменту, нашу сваю можно обмотать рубероидом или прочной пленкой. Примерзания грунта к свае в этом случае не произойдет, и она останется невредимой.

Если решено использовать опору, то в качестве нее выпиливается крестовина с выемкой.
Предварительно в земляные отверстия засыпают слой песка высотой примерно 20 см и утрамбовывают. Столб надежно закрепляется на опоре скобами или иными средствами, опускается на слой песка и утрамбовывается.

Саму опору необходимо обработать выбранным способом:

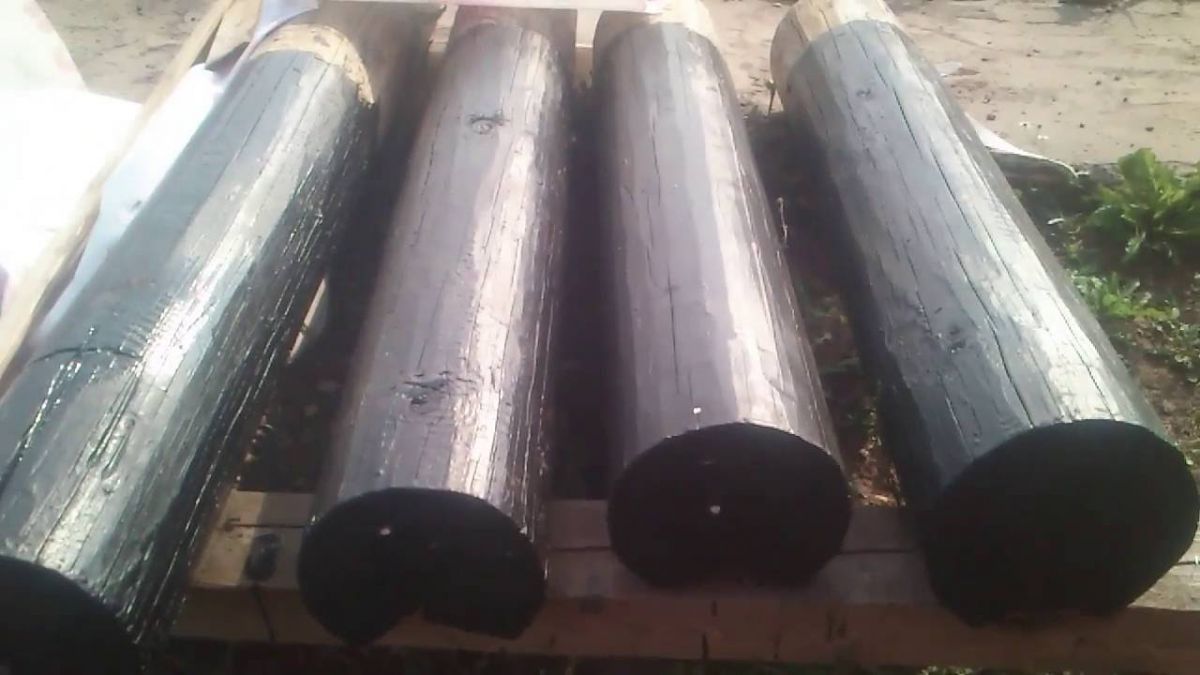

обычно это антисептик и гидроизоляция битумными мастиками. Как это сделать, описано в разделе «Подготовка столбов». Каждая свая может бетонироваться на 20 и более см или целиком, остатки ямы засыпаются щебнем.

Закладывают столбчатый фундамент своими руками на глубину 500 — 1550 мм.
Внутреннему столбу подойдет глубина от 50 см, на него меньше нагрузки. А столбы под стены должны закладываться минимум на 75 см. После выставления по уровню, бетонирования и засыхания свай отпиливают лишнее сверху, выравнивая каждую по единой плоскости, на которую ляжет дом. Убедившись, что сваи выровнены, проводят последнюю обработку верхнего торца антисептиком

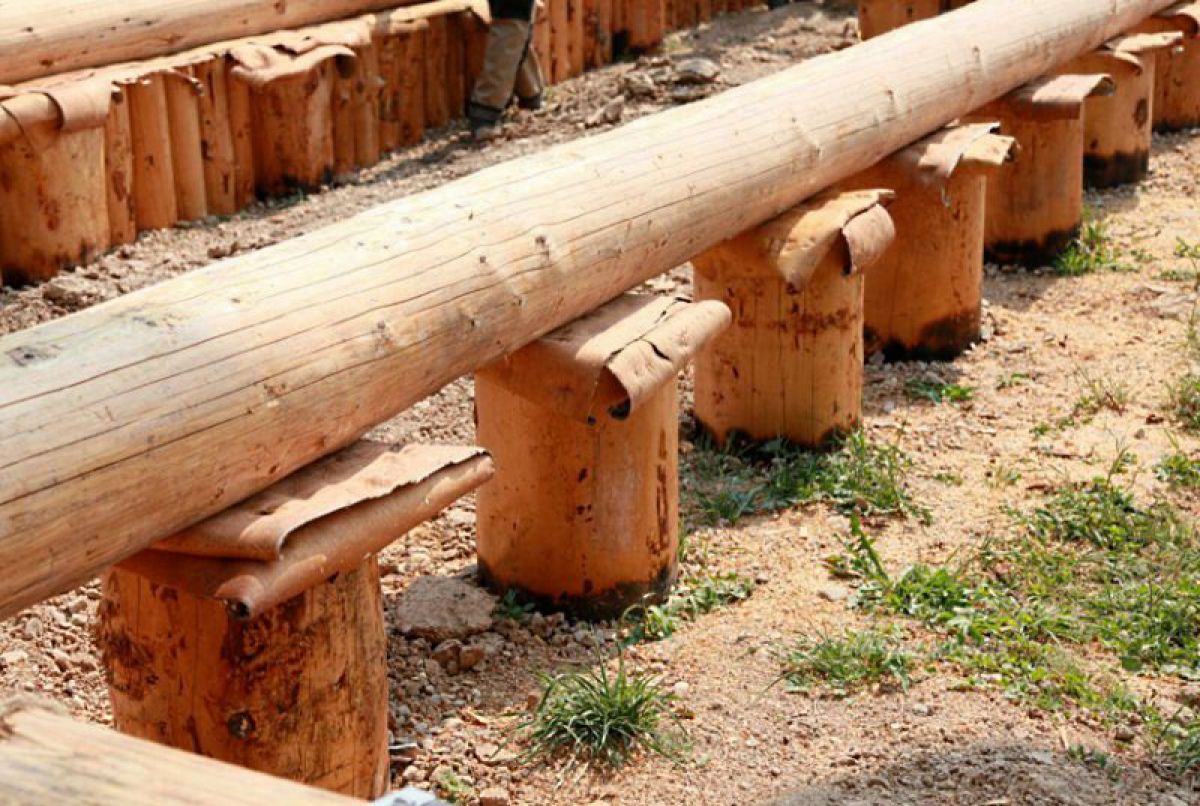

и прикрывают их сверху кусками толстого рубероида.

Видео

Наглядное видео про защиту столбов от гниения.

Заключение

Надежный фундамент из дерева будет служить вам долго, если выполнены основные условия и советы
. Даже после загнивания стулья можно заменить бетонными кубами (блоками), которые достаточно нарастить или подставить вовремя. Простое основание подойдет под несложные хозяйственные постройки – хоздворы или бани, небольшие домики.

В то же время свайный фундамент используют и для капитальных коттеджей, скорее тоже деревянных, из оцилиндрованного бруса. Применение столбов сильно зависит от специфических моментов — влажности, типа грунта и глубины пролегания воды.
Но если все в порядке, можно смело использовать деревянные фундаменты и наслаждаться отдыхом на природе.

Вконтакте

Фундамент является основой здания, от правильного изготовления которой зависит длительность его эксплуатации. Существует множество вариантов различных фундаментов. Довольно часто встречается фундамент, в основе которого лежит использование бревен. Предлагаем ознакомиться с особенностями и технологией возведения фундамента из бревен.

Фундамент из бревен: характеристика и особенности возведения

Столбчатый фундамент — широко распространён из-за легкости и быстроты его возведения. Для его изготовления используют разные материалы, такие как бетон, блоки, железо, строительный камень. Однако, самый доступный и простой способ изготовления столбчатого фундамента — это дерево. Для того, чтобы соорудить фундамент из бревен, под них выкапывается основа, во внутрь которой производится установка деревянных опор.

Среди преимуществ возведения фундамента из бревен отметим:

• легкость выполнения работ;
• фундамент из бревен цена — очень доступная, по сравнению с ленточным типом фундамента;
• простоту и доступной материала;
• быстрые сроки возведения фундамента;
• дешевизна фундамента;
• длительность эксплуатации более 20-ти лет;
• возможность замены поврежденных бревен.

Несмотря на это, фундамент для бревен характеризуется такими недостатками:

• неустойчивость дерева перед влагой и гниением;
• необходимость обработки специальными средствами или выполнения обжига дерева;
• возможность строительства на такой основе небольших построек, бань, беседок;
• необходимость сооружения подушки из песка и обеспечение должной гидроизоляции.

Самый популярный вариант для возведения такого фундамента является лиственница. Фундамент из бревна широко распространен в процессе строительства бань, срубов или небольших бревенчатых домов. Данный вариант фундамента отличается высокой частотой использования, прежде всего из-за его дешевизны и простоты изготовления.

Именно лиственница отличается высоким антисептическим эффектом, поэтому длительность эксплуатации такого фундамента остается на должном уровне. После обработки материала специальными составами, срок его эксплуатации увеличивается до более двадцати лет. Однако, фундамент возводится только из нижней стволовой части, называемой комель. Минимальное значение диаметра бревен — 20 см. Бревна укладываются в землю на глубину более чем 80 см под несущими стенами и полметра под внутренними стенами.

Важно: Перед монтажом бревен в землю, они нуждаются в обязательной обработке антисептическими составами. Таким образом, удастся защитить поверхность дерева от гниения.

При этом, обработка древесины осуществляется не только на той части, которая погружается в землю, но и на наземной части, которая находится над поверхностью земли на 30 см.

Подготовка к сооружению фундамента для дома из бревна

Залогом длительной эксплуатации бревенчатого фундамента является правильная подготовка бревен к установке в землю. Заготовка столбов стульев осуществляется в осеннее-зимнее время. Перед обработкой древесины с помощью антисептика, производится их ошкуривание. Далее следует сделать заметки на бревне и указать верхнюю и нижнюю его сторону, в зависимости от того как производился рост дерева. Различают несколько вариантов подготовки дерева к установке на фундамент. Возможен вариант использования обжига или химических средств.

С помощью обжига, дерево защищают от контактирования с поверхностью земли и от подверженности его плесени. Для выполнения обжига используется паяльная лампа или открытый огонь. Обжигание производится на той части дерева, которая устанавливается в землю и 20-30 сантиметров, находящихся над землей.

Однако, перед началом работы, следует обмазать поверхность, поддающуюся обжигу, с помощью глины. Толщина слоя глины должна составлять около 1 см. Учтите, что бревна обжигаются на очень медленном огне, учтите, что толщина корочки, которая образуется в процессе обжига не должна быть более двух сантиметров. Далее производится обработка столба с помощью битума или густой смолы.

Второй способ подготовки более простой в исполнении. Для его выполнения потребуются специальные химические составы, которыми обрабатывают дерево, перед его установкой в землю. Кроме того, среди преимуществ данного способа отмечают:

• безопасность его использования, так как не потребуется контактировать с огнем;
• быстрые сроки выполнения.

Старайтесь выбирать высококачественные составы, которые не способствуют развитию коррозии на стальных крепежах. Кроме того, антисептики не должны содержать вредных для окружающей среды веществ и должны обладать нейтральным запахом.

Кроме того, некоторые из антисептиков используются для обработки всего столба и выполняют не только защиту дерева от внешних факторов, но и украшают, декорирую его. Так как столб будет находиться в тесном контакте с влажной почвой, то антисептик не должен иметь водной основы. Предпочтительнее если антисептик имеет органическое происхождение. В противном случае, растворитель со временем смоется с поверхности дерева водой. Возможен вариант использования антисептиков на масляной основе, однако, следует учесть тот факт, что они отличаются высокой токсичностью.

Чтобы соорудить фундамент из бревен своими руками потребуется наличие:

• деревянных бревен;
• лопаты;
• песка;
• гидроизоляции;
• пилы;
• столбов из дерева.

Установка деревянных столбов осуществляется на самых нагруженных участках здания: по углам и местам пересечения несущих стен. Шаг установки бревен составляет 150-200 см. В процессе строительства бревенчатого фундамента необходимо строго следовать всем инструкциям и технологии. Фиксация опорных столбов осуществляется строго вертикально.

Фундамент из бревен фото и особенности расчета

При определении глубины фундамента и шага установки бревен, учитываются такие факторы:

• климатические особенности региона;
• тип почвы и уровень заложения грунтовых вод;
• вес будущего дома.

Деревянная опора представляет собой деревянный столб, углубленный в землю более чем на 80 см, бревно, находящееся над землей и небольшой запас, который необходимый для одинакового подпиливания всех столбов.

Оптимальное значение установки столбов друг по отношению к другу составляет 200 см. При определении оптимального количества опорных компонентов, следует руководствоваться несущими возможностями почвы и общим весом строительного сооружения.

Приведем пример расчета количества бревен, устанавливаемых в качестве фундамента. Если общая площадь почвы составляет 50 см, а диаметр бруса 25 см, то при несущей способности почвы в 2 кг на квадратный сантиметр, несущая способность одного столба составит 1 000 кг от общего веса строительного сооружения. В таком случае, для расчета количества опор, достаточно воспользоваться данным способом.

Технология изготовления фундамента под дом из бревна

Начинается работа по изготовлению бревенчатого фундамента с рытья котлована для установки столбов и установки в них подушки из песка. Если в качестве материала для изготовления столбов выступает лиственница, то минимальная глубина ямы под фундамент составляет 40 см. Для определения точного значению глубины ямы, следует диаметр бревна умножить на 1,5. Например, при диаметре бревна в 25 см, достаточно ямы глубиной 38 см.

Существует несколько способов выкапывания ям:

• использование лопаты — более трудоемкий, но менее дорогостоящий процесс;
• специализированная техника поможет качественно и в короткие сроки оборудовать ямы под фундамент.

Далее следует изготовить песчаную подушку. Ее толщина определяется индивидуально и составляет около 20 см. Процесс создания подушки из песка обязательный в том случае, если почва не отличается твердостью, так как именно песок позволяет равномерно распределить нагрузку от дома к земле.

После установки каждых двух сантиметром песка, производится его увлажнение и утрамбовка специальными вспомогательными инструментами.

Следующий этап изготовления фундамента для оцилиндрованного бревна — установка опор в землю. Однако, опоры из дерева, устанавливаемые в землю должны быть качественно гидроизолированы. Поэтому, для обработки дерева используют специальные масляные растворы. Перед укладкой дерева во внутрь, следует обмотать его гидроизоляционным материалом в виде рубероида или толя. Каждый слой гидроизоляции проклеивается с помощью битумной мастики.

Таким образом, удастся предотвратить контакт почвы с деревом и удастся повысить длительность эксплуатации фундамента. Довольно простым способом гидроизоляции опоры из дерева является гидроизоляционный чулок. Он не только защитит дерево от влаги, но и улучшит его противодействие морозу и пучению почвы.

Монтаж деревянных опор осуществляется в предварительно подготовленное основание. При этом, опоры устанавливаются строго вертикально. Установка деревянных столбов осуществляется в продольном направлении по отношению к стенам. Поэтому, на угловых участках и в местах пересечения несущих стен, производится установка маячных столбов. На эти столбы натягивается веревка.

Далее монтируются опоры промежуточного назначения. При этом, вертикальность их установки проверяется с помощью отвеса, а горизонтальное — шнуром. Для того, чтобы повысить устойчивость опоры и увеличить ее несущие свойства, нижняя часть опоры, выполненной из лиственницы, устанавливается на крестообразную деревянную деталь. Если фундамент является заглубленным, то следует обустроить на его дне бетонное основание. Чтобы соорудить крестовину под опоры, потребуется наличие двух деревянных брусков, длина каждого 700 мм. Они соединяются между собой в перекрестном направлении. Соединение опорного стула и крестовины осуществляется при помощи скоб из стали.

Для того, чтобы повысить устойчивость опорного столба внутри фундамента, в нижней его части делается паз, а на верхней части крестовой детали — шип. Таким образом, увеличивается надежность соединения. С помощью данной конструкции удается значительно увеличить опорную площадь и увеличить стойкость фундамента перед пучением грунта во время сильных морозов.

Для того, чтобы увеличить надежность заглубления деревянного фундамента внутри него обустраивается монолитная бетонная подушка. На дне, подушки, выполненной из песка, заливается бетонный раствор, толщиной около 20 см, не допуская его затвердения. Столб погружается в бетонное основание на 10 см. Далее производится фиксация деревянного стула в бетоне. После его затвердевания, работы по обустройству фундамента продолжаются.

Выполнение обратной засыпки и завершения работы над фундаментом

Установленные столбы должны быть надежно защищены от подверженности гниению и накопления влаги вокруг опорных частей. Поэтому, для засыпки пространства между столбами и почвой, используются крупнофракционные материалы, такие как песок, щебень, гравий или битый кирпич.

Засыпка осуществляется постепенно, толщина каждого слоя — около 20 см, при этом, каждый из слоев должен быть тщательно утрамбован. После выполнения засыпки столбов, производится их дополнительное выравнивание.

Верхушки столбов подгоняются под один уровень методом выравнивания их по горизонтали. После этого, производится антисептическая обработка торцевых участков и их гидроизоляция. Для выполнения гидроизоляции опор, используйте рубероид, специальную мембрану или берест.

Для соединения столбчатого фундамента и нижней обвязки, на каждом из столбов следует сформировать шиповое отверстие. Шиповое сечение в поперечном направлении составляет около 50х50 мм, а высота, такая же как и брусья нижней обвязки. Перед возведением стен производится укладка бревен на фундамент, на котором имеются ранее подготовленные шиповые соединения.

Фундамент из лиственницы — идеальное решение для строительства деревянного дома или бани из такого же материала, таким образом, срок использования деревянного фундамента будет таким же, как и длительность эксплуатации самого здания. Возможен вариант возведения деревянного столбчатого фундамента под строительство временных хозяйственных построек. Установка высококачественных, правильно обработанных опор из дерева, является залогом эксплуатации фундамента до 25 лет.

Если деревянный фундамент выйдет из строя, то для его замены достаточно установить под домом подушку из бетонных блоков и произвести замену деревянных столбов.

Фундамент из бревен видео:

Деревянный фундамент используется для строительства облегченных деревянных строений. Так как строительный материал – древесина, обладает слабой несущей способностью, а изделия из нее имеют ограниченный срок эксплуатации, область применения деревянных несущих конструкций основания весьма ограничена. При выборе дерева, как материала для несущего основания, индивидуальные застройщики должны помнить, что необходимо правильно учесть категории грунтов и вид почвы на участке под застройку, поскольку не всякий вид земляной почвы пригоден для возведения деревянных фундаментов.

Виды деревянных фундаментов

Деревянный фундамент можно отнести к классу свайных фундаментов, в котором опорные сваи выполняются из древесины. Сваи, выполненные из дерева, различаются по виду установки:

• Висячие сваи, монтаж которых предусмотрен на большой глубине при слабых грунтах.
• Сваи в виде стоек, применяемые для прохождения через слабые грунтовые слои до упора в прочное основание.

Деревянные висячие сваи и свай — стойки отличаются друг от друга глубиной прохождения грунтовых слоев и глубиной опоры на плотное, прочное основание.

Главной задачей при устройстве деревянного фундамента является создание упора свайной деревянной конструкции на глубину, не превышающую общую ее длину.

Достоинства деревянных фундаментов

Существует много положительных характеристик в применении древесины для фундамента деревянного дома или другой постройки. К ним можно отнести:

• Простая и доступная технология производства работ.
• Возможность возведения деревянного фундамента самостоятельно и своими руками без привлечения специалистов.
• Небольшая стоимость материала.
• Возможность использования для монтажа ручной труд без применения дорогостоящей строительной техники.
• Отличительная способность древесины сопротивляться существенным нагрузкам на изгиб и растяжение.
• Теплоемкость древесины, благодаря чему тепловые потери деревянного дома или постройки будут незначительными.

Недолговечность фундаментов из дерева — это главный их недостаток, особенно в случаях строительства на грунтах с переменным уровнем влажности.

Хорошей и интересной альтернативой бетонному ленточному фундаменту будет укладка деревянных шпал в качестве сплошного несущего основания строения.

Требования к устройству деревянных фундаментов

Подходящими конструкциями для деревянных свай являются прямоугольные деревянные столбы или нижняя (комлевая) стволовая часть дерева с диаметром не меньше 200 мм. Расчетная длина столбов и необходимое количество принимается на основании расчетных данных в зависимости от характеристик грунтов на участке застройки.

На пересечении внутренних и наружных стен, а также под углы здания, необходимо предусмотреть установку деревянных свай. При устройстве здания большой площади, между основными расчетными опорами рекомендуется размещение дополнительных свай.

Устанавливать сваи нужно в скважины или отверстия с диаметром чуть большим, чем диаметр самой деревянной опоры.

Если усилить основание под столбами бетонной смесью, камнями или деревянными крестовинами, то можно значительно увеличить несущую способность деревянного фундамента. При монтаже столбов в бетонную смесь на глубину от 100 до 150 мм происходит значительное усиление фиксации конструкций, что позволит сделать просадку фундамента минимальной.

Деревянные столбчатые фундаменты

Для фундаментов из деревянных столбов лучше всего использовать дубовые или сосновые бревна диаметром от 250 до 300 мм, располагаемые под капитальными стенами и по периметру здания. Столбы из древесины получили название «стулья» на внешнее сходство с этим предметом мебели. Установка стульев производится непосредственно в землю на глубину ниже уровня промерзания. Обычно нижняя отметка установки столбов составляет 1,5 или 2 м ниже уровня земли.

Если грунт основания имеет значительный показатель прочности и плотности, допускается установка стульев непосредственно в грунт. При слабых грунтах для увеличения площади опирания, деревянные столбы устанавливают на специальные лежни из деревянных пластин или бревенчатые подкладки прямоугольной формы. Соединительные подкосы значительно увеличивают устойчивость деревянных столбов — стульев. Обычно глубина установки деревянных столбов составляет от 1,25 до 2 м, отметка стульев над уровнем земли составляет 0,75 – 0,8 м.

Защитные мероприятия по обработке древесины

Качественно обработанные деревянные сваи для фундаментов являются залогом долговечности и надежности опорных конструкций дома или другого строения. Если по каким-то причинам материал древесины не был обработан перед установкой в землю, такой деревянный свайный фундамент под воздействием влаги и циклов замораживания и размораживания будет подвержен гниению и через несколько лет станет непригодным для эксплуатации.

Обработку древесины нужно проводить до момента установки ее в землю.

Обработка деревянных свай антисептиками

Современный рынок строительных материалов имеет большой ассортимент фабричных жидких антисептиков, которые имеют различную ценовую характеристику. Препараты по защите древесины от гниения классифицируются по видам:

1. Водорастворимые.
2. С органической масляной или спиртовой основой.
3. Комбинированные.

Антисептические составы выпускаются в виде растворов или концентратов, наносятся кистями или механическими распылителями.

Альтернативная обработка древесины

Чтобы не тратить значительные денежные средства на покупку готовых антисептиков, можно вспомнить и применить старинные способы обработки древесины от гниения:

1. Обугливание деревянных фундаментных конструкций. Деревянный столб или сваю необходимо очистить от коры и после ошкуривания, нижнюю часть аккуратно обугливают паяльной лампой или пропановой горелкой.
2. Обработка столбов березовым дегтем, отработанным машинным маслом или расплавленным нефтяным битумом. Такой способ создания защиты считается самым простым и дешевым.
3. Оборачивание деревянных конструкций фундамента листами кровельного материала. Бревно или столб вначале обмазывается расплавленным битумом, а затем оборачивается кровельным материалом. Чаще всего для этой цели используется рубероид.

Считается, что именно зимняя древесина обладает повышенной стойкостью к разрушительным процессам гниения и способна лучше других противостоять температурным перепадам и атмосферным осадкам.

Методы обработки древесины от гниения можно увидеть на видео:

Деревянный фундамент из лиственницы

Качественный деревянный фундамент можно выполнять из древесины определенных пород: это могут быть лиственные или хвойные деревья. Если есть возможность применить лиственницу для материала деревянных столбов и свай, то это будет самым лучшим идеальным решением.

Фундамент из лиственницы способен выдержать любую нагрузку и обладает замечательной бактериальной стойкостью. Кроме того, в составе клетчатки этой замечательно породы древесины имеется множество эфирных смол, которые сами по себе являются природными консервантами.

Древесина лиственницы имеет большую плотность, что делает ее обработку затруднительным и требующим значительного времени.

Порядок устройство деревянного фундамента

Деревянный фундамент для постройки дома можно выполнять 2 методами: с помощью установки деревянных свай и укладки шпал из бревен. Самым распространенным и надежным методом является свайный фундамент.

Свайный деревянный фундамент

Сваи из дерева устанавливаются в подготовленные земляные траншеи, которые имеют вид шурфов с расположением по всей площади участка под застройку. Ширина траншеи обязательно в 1,5 раза должна превышать диаметр деревянной сваи. Сваи размещают под всеми внешними углами строения, в местах пересечения и примыкания стен. Для угловых опор применяют бревна диаметром не меньше 300 мм.

Между угловыми сваями устанавливают промежуточные опоры с шагом 1,5 – 2 м. После монтажа все сваи объединяются деревянным ростверком в единую прочную несущую конструкцию.

После установки свай из дерева шурфы засыпают, используя щебень средней фракции.

Ленточный деревянный фундамент из деревянных шпал

Если нужно выполнить деревянный ленточный фундамент под облегченные строения, то наиболее подходящим материалом для этих целей будет применение старых железнодорожных деревянных шпал сечением 200 х 200 мм. Работы выполняют в следующей последовательности:

1. Вначале необходимо выполнить разметку фундамента и выкопать земляные траншеи с глубиной около 400 мм.
2. На дно траншея укладывается дренажный слой из щебня или гравия высотой до 200 мм.
3. Поверх дренажа укладываются деревянные шпалы с креплением по углам в подготовленные пазы.
4. При устройстве дополнительных рядов деревянных шпал необходимо выполнить их крепление между собой.
5. Чтобы скрепить ряды шпал, рекомендуется просверлить сквозные отверстия и вбить арматурный стрежень.

Ознакомиться с видеопримером устройства деревянного фундамента:

Устройство ленточного деревянного фундамента из шпал относится к самому простому и недорогому виду несущего основания. Так как изначально железнодорожные шпалы пропитываются мощным антисептиком креозотом, то такой деревянный фундамент может прослужить не один десяток лет
.

Название зависит от того, какой материал применяется при его возведении. Далее будет подробно рассмотрен фундамент из лиственницы. Его можно устанавливать под бани, дома из бруса и бревен. Возведение столбчатого деревянного фундамента считается наиболее простым и дешевым способом. Лиственница же обладает высокой биологической устойчивостью. После антисептической обработки столбы из лиственницы могут простоять в грунте несколько десятилетий. Для чаще всего используется нижняя часть ствола дерева, называемая комелем. Бревно должно иметь диаметр не менее 20 см. : для наружных стен на 75-155 см, для внутренних не менее 50 см.

Перед установкой столбы из лиственницы необходимо обработать антисептиком.

Это защитит их от гниения и увеличит срок службы. Антисептиком обрабатывают нижний торец бревна, подземную часть столба, часть бревна, находящуюся на высоте 25 см над землей.

Подготовка столбов и антисептическая обработка

Для того, чтобы деревянный столбчатый фундамент прослужил как можно дольше, нужно правильно подготовить и антисептировать бревна. Столбы-стулья обычно заготавливают с ноября по январь. Перед антисептической обработкой бревна необходимо ошкурить и пометить низ и верх, в соответствии с направлением роста дерева. Существует несколько способов антисептирования: химические способы и обжиг до угольной корки.

Обжиг позволяет защитить дерево от контакта с землей и гниения. Обжиг производится с помощью паяльной лампы и открытого огня. Обжигают ту часть деревянного стула, которая будет находиться под землей, плюс часть длиной 20-25 см, находящуюся над поверхностью земли. Перед началом обжига столб обмазывают глиной слоем толщиной 1 см. Бревно необходимо обжигать очень медленно и аккуратно, следя за тем, чтобы толщина угольной корки не превышала 2 см. Столб после этого обрабатывают густой смолой или битумом.

Химический способ подразумевает пропитку столбов перед их монтажом специальными химикатами. Если у вас нет времени на медленный обжиг или вы опасаетесь работать с огнем, обработайте древесину антисептическим раствором. Эффективный антисептик не должен вызывать коррозии в металлических крепежных деталях, ухудшать качество деревянных столбов. Он не должен иметь неприятного запаха или представлять опасность для человека и животных.

Сейчас на рынке антисептиков можно найти современные средства, которые, помимо защитных функций, имеют еще и декоративные свойства. Однако антисептические средства имеют и свои недостатки. Водные растворы нельзя использовать при условии непосредственного контакта столбов с влажным грунтом, так как они легко смываются с древесины. В мокром грунте нужно использовать средства на основе органических растворителей. Маслянистые антисептики являются самыми токсичными, поэтому использовать их нужно строго по инструкции.

Деревянный столбчатый фундамент. Вариант I: 1 – столб из бревна; 2 – гидроизоляция; 3 – бетонная опора; 4 – песчаная подушка. Вариант II: 1 – столб из бревна; 2 – гидроизоляция; 3 – скоба; 4 – деревянная опора; 5 – песчаная подушка.

Для возведения фундамента из лиственницы потребуются следующие материалы и инструменты:

• деревянные столбы;
• лопата;
• песок;
• гидроизоляционные материалы;
• деревянные брусья;
• пила.

Деревянные столбы необходимо устанавливать в углах будущего дома или бани, в местах пересечения стен и по периметру фундамента с шагом 1,5-2 м.

Столбчатый фундамент из дерева строится с соблюдением всех правил возведения столбчатых фундаментов. Опорные столбы необходимо закреплять в строго вертикальном положении с определенным шагом и заглублением.

Вернуться к оглавлению

Расчет длины и количества столбов под фундамент из лиственницы

Деревянный столбчатый фундамент. Вариант А:
1 – столб из бревна; 2 – гидроизоляция; 3 – бетонная опора; 4 – песчаная подушка. Вариант Б:
1 – столб из бревна; 2 – гидроизоляция; 3 – скоба; 4 – деревянная крестовина; 5 – бетонная опора; 6 – песчаная подушка.

Глубину закладки деревянных столбов определяют в зависимости от структуры грунта и веса будущей постройки.

Длина деревянной опоры состоит из длины столба, находящегося под землей (75-155 см), плюс длина надземной части бревна с небольшим запасом, принимаемым во внимание при подпиливании столбов под общий уровень.

Расстояние между столбами определяется путем расчетов и обычно не превышает 2 м. Количество опор зависит от площади постройки и веса строительных конструкций. Также нужно учитывать и несущую способность грунта.

Например, бревно диаметром 250 мм опирается на грунт площадью 500 мм. Если грунт имеет несущую способность 2 кг/см², каждый столб может нести 1 т массы дома. При этом при известном расходе стройматериалов, используемых для возведения фундамента, вы без труда сможете рассчитать количество опор, требуемых для установки конкретной конструкции.

Вернуться к оглавлению

Рытье ям и устройство песчаной подушки

Для установки столбов из лиственницы нужно выкапывать ямы диаметром не менее 35 см, т.е. в 1,5 раза больше диаметра бревен. Если диаметр опоры равен 30 см, необходимо вырыть отверстие диаметром 45 см. Ямы можно копать несколькими способами. Ручной способ подразумевает копку ямы своими руками с помощью лопаты. Этот способ не требует затрат, однако является весьма трудоемким. Механизированный способ с помощью специальной техники потребует дополнительных затрат, однако сэкономит ваше время и силы. На дно подготовленных ям засыпают слой песка толщиной 10-20 см с последующим трамбованием.

Вернуться к оглавлению

Столбчатый фундамент: основные этапы возведения

Перед заглублением деревянных опор в грунт необходимо обеспечить гидроизоляцию той части столба, которая уйдет под землю.
Для этого его пропитывают маслянистым раствором и обертывают толем или рубероидом, проклеивая слои гидроизоляции битумными мастиками. Этот защитит поверхность столба от контакта с почвой и уменьшит вероятность гниения и примерзания к грунту. Применение гидроизоляционного чулка минимизирует воздействие сил морозного пучения на столб.

Деревянный столбчатый фундамент: а – лежни; б – свайки.

Деревянную опору устанавливают в вырытую яму, выравнивая в вертикальном положении. Деревянные столбы кладутся вдоль стен, при этом они должны быть установлены точно по осям стен. Для этого в углах будущего дома и в местах пересечения стен устанавливают маячные столбы, в которые потом вбивают гвозди и туго натягивают шнур (капроновую нить, проволоку или леску). После этого приступают к монтажу промежуточных опор, проверяя вертикальное положение по отвесу, а горизонтальное по причалке (шнуру).

Для большей устойчивости и увеличения несущей площади опоры, нижнюю часть стула из лиственницы необходимо устанавливать на крестовину из дерева с подкосами (для незаглубленных фундаментов) или бетонную плиту (для заглубленных фундаментов). Для изготовления крестовины берут 2 деревянных бруска длиной до 70 см, скрепляемых между собой крест-накрест. Опорный стул обычно скрепляют с крестовиной при помощи металлических скоб. Для большей устойчивости в нижней части бревна вырубают шип, в верхнем бруске крестовины делают гнездо. Эта простая конструкция позволяет увеличивать опорную площадь деревянных стульев, делая столбчатый фундамент устойчивым к силам морозного пучения.

Для увеличения надежности заглубленных деревянных фундаментов делают подушку из монолитного бетона. На дно песчаной подушки заливают слой бетона толщиной 20 см и, не давая ему затвердеть, погружают столб на глубину 10-11 см. После затвердевания бетона деревянный стул жестко фиксируется.

Фундамент из бревен отлично подойдет для коттеджа из бруса или оцилиндрованного бревна, бани или беседки. Устройство столбчатого фундамента из бревен позволит потратить в несколько раз меньше средств, чем на монолитный бетон или сваи. Столбчатый фундамент из бревен подходит для пучинистых грунтов, но никак не годится для тяжелых сооружений на водонасыщенных грунтах. А вот для дома из бревен – самое то.

Для столбов используют не все сорта древесины, а лишь те, что устойчивы к действию влаги. Чаще всего применяют лиственницу сосну, реже – тик. Если эти породы дерева подвергнуть предварительной пропитке антисептиком, то столбы фундамента послужат десятки лет. Для столбов лучше всего брать нижнюю часть стволов – комель, так как древесина там имеет более плотную структуру меньше подвергается износу. Для изготовления столбов годятся бревна с диаметром не меньше 20 см, по длине надо рассчитывать на заглубление не меньше 0,5 метра для простенков и не меньше, чем на 0,75-1,2 метра для углов дома и несущих стен.

О выборе антисептика. На сегодня рынок предлагает огромный выбор антисептиков с не только защитными, но и декоративными свойствами. Но столбы из бревен, которые будут находиться в грунте, в условиях постоянной влажности, лучше всего подвергать обработке сольвентом или уайт-спиритом, являющимися органическими растворителями. Обработка раствором антисептика увеличивает срок службы столбов в полтора – два раза.

Плюсы и минусы фундамента из бревен

Преимущества столбчатого фундамента из бревен:

• простое устройство, не нужны механизмы и спецтехника, стоимость материала невысока
• дерево упруго деформируется под нагрузками от подвижек грунтов и веса дома, что дает высокую износостойкость
• дерево хорошо хранит тепло и является природным теплоизолятором для дома, холод от промерзшего грунта не пройдет

Минус один, и этот минус не делает бревенчатый фундамент менее популярным у дачников и строителей частных домов:

срок службы всего несколько десятков лет, а на водонасыщенных грунтах может быть меньше. Причем срок службы зависит больше от вида древесины, чем от грунта и качества пропитки. Дуб служит 15 лет, а при антисептировании в два раза больше – 25-32 года. Лиственница служит намного меньше, около 7 лет, после обработки 10-15 лет. Но дуб – это дорогая древесина.

Последовательность работ по устройству фундамента из бревен:

• посчитать длину столбов и общую потребность в материалах. Все зависит от веса конкретного сооружения и свойств грунтов. Над землей должна выступать часть столба высотой 50-60 см, с учетом запаса на спил. Между столбами не должно быть более двух метров. Столбы ставятся под каждый угол, сопряжение и выступ стен, под все несущие стены и нагруженные элементы дома. Верх столбов выравнивается под горизонт.
• антисептирование. Заготовку бревен начинают в холодное время года. Стволы ошкуривают и отмечают комель.

Способы обработки фундамента из бревен

Имеется два способа обработки: антисептиком и обжигом до угольной корки

Чтобы обжечь бревно, его предварительно обрабатывают глиной слоем 10 мм, затем равномерно обжигают на костре или с помощью паяльной лампы, так, чтобы толщина угольной корочки не была больше 20 мм. Затем обожженную поверхность обмазывают битумом или мастикой.

Химический способ пропитки намного проще, но требует дополнительных затрат. Обрабатывать можно средствами, приготовленными самостоятельно, например, раствором буры с солью по рецепту: на пять литров кипятка 0,95 кг поваренной соли и 0,05 кг буры. Этим раствором пропитывают бревна по всей поверхности. Но при высоком УГВ и наличии водонасыщенных грунтов на участке этот раствор будет смываться. Применение уайт-спирита или сольвента как антисептика в данном случае более надежно.

Также применяют для пропитки растворы аммония, железного купороса и фтористого натрия.

Хорошим антисептиком являются масла — креозот, сланцевое и каменноугольное, но масла являются наиболее токсичными из всех перечисленных.

Кроме того, антисептик должен иметь противогрибковые свойства и не вызывать коррозию металла креплений.

Устройство фундамента из бревен

Порядок установки столбчатого фундамента из бревен:

• разметка. Определяют угловые точки. Первые опоры ставят по углам, затем натягивают между ними шнур. По этой причалке потом выравнивают следующие столбы под горизонт.
• выкапывают ямы под опоры, с помощью лопаты или садового бура подходящего диаметра. Этот диаметр должен быть в полтора раза больше, чем диаметр столба. На дне ям делают уплотненную подушку из крупного песка толщиной 200 мм. Трамбуют песок слоями по 100 мм, смачивая водой.
• столбы обертывают рулонным гидроизоляционным материалом с проклейкой битумом или мастикой. Когда столбы будут нагружены весом дома, такая обработка даст дополнительный эффект, горизонтальное движение слоев грунта не будет влиять на столбы из-за низкого трения
• дно ям засыпают мелким щебнем толщиной 10 см, затем устанавливают столбы комлем вниз, выверяя их вертикальность уровнем. Опоры ставят по оси стен, верх бревен спиливают до горизонтальной отметки. Установка столбов опор на «стулья» в виде крестовины, закрепленной к нижнему торцу бревна, значительно увеличит стойкость столба к износу.

• обратная засыпка. Засыпают крупным песком или щебенкой фракции 5-10. Засыпка делается с тщательным уплотнением послойно, толщина слоя не больше 20 см. Засыпка создает фильтрующую прослойку.При этом нельзя нарушать положение столбов по вертикали.
• в заключение все опоры еще раз выравнивают под горизонт по шнуру-причалке. Излишки бревен спиливают. Торцы промазывают битумом или мастикой для гидроизоляции.
• затем на торцах делают крепление в виде шипов для первого ряда бруса или бревен стен. На этом работы по устройству подземной части закончены, дальше выполняют обвязку.

Столбчатый бревенчатый фундамент при условии качественного антисептирования прослужит не один десяток лет.

У фундамента из бревен есть недостатки, но несмотря на это, они широко применяются в частном строительстве, потому-что прошли проверку временем, а также позволяют строить быстро, недорого и своими руками.
