Фундамент на железобетонных сваях для частного дома: разновидности и этапы монтажа. Фундаменты на жб сваях Устройство железобетонных свай

Железобетонные сваи захватывают рынок малоэтажного строительства. Один внешний вид бетонных стержней внушает доверие. Не последнюю роль играют и ассоциации с «братьями большими», которые кладут в основу высотных домов. Тем не менее, некоторые считают такой фундамент самым надежным, другие – относятся с недоверием.

Однозначного ответа на вопрос «кто прав?» мы не найдем. Правда в том, что у железобетонных свай есть свои плюсы и минусы, как и у любого другого продукта. Поговорим об этом подробнее в этой статье.

На что обратить внимание

В основе конструкции железобетонной сваи лежит армированный высокопрочный бетон. Завод ККЗМ устанавливает фундаменты на ж/б сваях из бетона марки М300. Изделия соответствуют требованиям ГОСТ 19804-2012.

Опоры передают нагрузку от постройки на грунт. Как правило, производят их из бетона с морозоустойчивостью повышенного уровня, то есть изделие выдерживает сильные перепады температур. Это очень важно для фундамента жилого дома в нашем климате. При выборе свай обратите внимание на класс морозоустойчивости, который должен быть не менее f150 или f200.

Плюсы железобетонных свай

Сравнивать железобетонные сваи можно, пожалуй, только со сваями. И первое, в чем выигрывают бетонные опоры, – это несущая способность
. В зависимости от размера сечения и типа грунта одна штука выдерживает нагрузку от 9 до 60 тонн. Например, в паре с мелкозаглубленным ростверком 600х400 мм можно смело строить трехэтажный кирпичный дом. Такой несущей способностью не могут похвастаться металлические сваи.

Еще одним преимуществом можно назвать материал, из которого их производят. Бетон практически не разрушается в почве
. За счет этого срок эксплуатации превышает 100 лет. Кроме этого, такая разновидность свай обладает и такими преимуществами, как противодействие перепадам давления, огнеупорность и влагозащищенность, а также при установке практически невозможно смещение от проектной оси.

Смонтировать железобетонные сваи можно за один — два дня. Подробнее об этом…

Как монтировать?

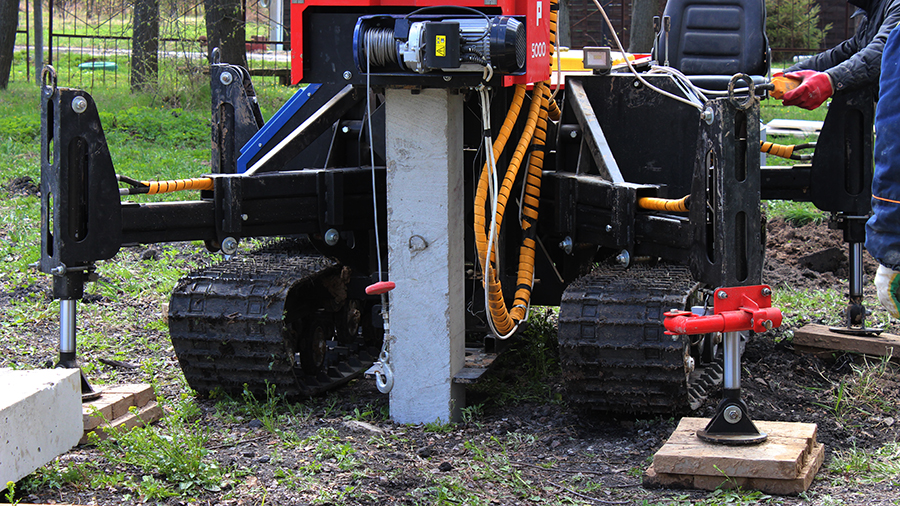

Для монтажа железобетонных свай используется мини-сваебойная установка. Машина на гусеничном ходу самостоятельно передвигается по бездорожью, грязи и снегу. Благодаря регулировке ножек, установка может забивать сваи даже на небольших склонах. Эксплуатировать ее можно круглогодично при температуре от -25 до +40⁰.

С помощью такой установки можно забить до 40 железобетонных свай сечением 150х150 мм в одну рабочую смену. То есть фундамент для загородного дома реально установить за один день. Доставить машину до места строительства возможно с помощью эвакуатора.

Немного о минусах

К минусам железобетонных свай можно отнести отсутствие экономической целесообразности. Например, если сравнивать ж/б и винтовые сваи, то первые стоят дороже, имеют большую несущую способность, но на свайном поле располагаются так же, как и вторые. Во время монтажа их невозможно дорастить, так как стандартная длина составляет 3 метра. Если на участке большие перепады, то использовать мини-сваебойную машину не удастся, так как ее некуда будет установить. В этом плане выигрывают винтовые опоры. И наконец, если вы решили использовать свайный фундамент, то должны учитывать, что независимо от его вида, обустроить цокольный этаж будет проблематично, а порой невозможно.

Подведем итог

Что же можно строить на забивных сваях? Практически то же самое, что и на винтовых сваях: заборы, гаражи, ангары, дома из бруса, бревна, кирпича, газобетона и пеноблока, каркасно-щитовые здания, бани, беседки и промышленные постройки. Установить пирс или причал вряд ли получится. Что же касается малоэтажного строительства жилых и гостевых домов лучше всего подходят железобетонные сваи с сечением 150х150 мм и 200х200 мм длиной 3000 мм.

Совет:

при выборе учитывайте тип строения и грунт. Если вы решили построить баню или на участке обводненный грунт, то идеально подойдут винтовые сваи. Если в проекте кирпичный дом, то лучше остановить свой выбор на железобетонных забивных сваях.

Статья описывает технологию устройства свайного фундамента при помощи бура. После прочтения Вы поймете как сделать свайный фундамент, узнаете недостатки свайного фундамента, сложные моменты и важные аспекты строительства.

Технология устройства свайного фундамента

Если сравнивать технологию устройства столбчатого фундамента, которая требует рытье ям с откосами, устраивать опалубку, потом засыпать пазухи, то технология буронабивного свайного фундамента более технологична. Он в общем виде предполагает бурение скважины расчётного диаметра, установка в нее арматуры и заливку в созданную скважину бетона. Большой плюс этого варианта заключается в том, что бурение скважины может выполняться ручным строительным буром.

Давайте рассмотрим эту технологию более подробно.

Бурение скважин

Количество основных буронабивных свай (по периметру здания) определяется исходя из веса будущего дома вместе с эксплуатационной нагрузкой. Параметры внутренних свай определяются исходя из нагрузок создаваемых полом, перегородками, кровлей и эксплуатационными нагрузками.

При расчёте следует помнить, что максимальный диаметр ручного бура, которым можно пользоваться вручную, составляет 300 мм, такие буры имеются в свободной продаже в большом ассортименте. Длина штанги буров регулируется, что позволяет выполнять скважины до 5 метров и более. Режущие лопасти бура расположены таким образом, чтобы прикладываемое усилие при бурении были минимальны. Сейчас промышленно выпускаются строительные буры для ручного бурения с устройством значительного уширения нижней части скважины. При этом образуется опорная пята для сваи, что позволяет значительно сократить количество свай и, как следствие, экономить бетон.

Примечание:
Если у вас возникла необходимость в бурении скважин диаметром 500-600 мм, прикладываемое для этого усилие довольно велико. Для бурения таких скважин промышленностью выпускаются электрические и моторизированные буры. Например, ям-бур электрический, применяемый для бурения скважин под установку высоковольтных линий, позволяет получать скважины диаметром до 1 м и глубиной до 4 м. Также существуют буровые машины на базе автомобилей, колесных тракторов.

Бетонирование и армирование свай

Ниже рассмотрим как выполнить бетонирование и армирование буронабивных свай, устройство ростверка на буронабивных сваях

После того, как скважины пробурены, следует изготовить из рубероида «трубы» по диаметру скважины и длиной на 200-300 мм больше, чем глубина скважины.

Верхнюю часть «трубы» следует делать из 2-3 слоёв рубероида и стянуть их мягкой стальной проволокой. Эта часть будет служить опалубкой. Затем аккуратно «труба» вставляется в скважину.

Если в скважине на дне имеется вода в небольшом количестве, то не стоит обращать на это внимание, но если же её более 1/4 глубины скважины, то следует перед заливкой бетона её откачать.

Если не применять такую «трубу», то это может привести к отрицательным результатам, влияющим на прочность столбов фундамента:

1. при схватывании бетона и набора его прочности большое значение имеет наличие «цементного молочка» в бетонной массе, а оно легко может уйти в грунт и проектной прочности не получить;
2. при промерзании грунта, силы морозного пучения будут намного сильней действовать на шероховатые стенки сваи, полученной при заливке бетона в скважину без «трубы», чем более гладкие с применением «трубы».

Когда скважина готова, для повышения прочности столбов необходимо сделать самый простой и не дорогой пространственный арматурный каркас. Достаточно 3-х вертикальных прутков Ø 6 мм из арматуры, скреплённых между собой через 500-600 мм поперечинами. Для соединения столбов с ростверком вертикальные стержни необходимо вывести выше заливаемых свай на высоту, равную высоте ростверка минус 2-3 см.

Следует отметить, что при пучинистых грунтах ростверк должен «висеть» на сваях на высоте 150-200 мм от поверхности грунта, для чего и делается выступающая из земли свая (пучение грунта, может достигать 15 см во влагонасыщенных грунтах).

После установки каркаса в скважину подается бетон слоями (40-60 см), при этом производится его уплотнение с помощью вибраторов.

Устройство ростверка

Ростверк по сваям выполняется, как из сборных железобетонных элементов (балок), так и монолитным.

Примеры сопряжения головок круглых набивных свай со сборным и монолитным ростверком: а — сопряжение элементов железобетонного сборного ростверка (балки, перемычки) с головкой набивной сваи; б — сопряжение монолитного железобетонного ростверка (пояса) с головкой набивной сваи.

1 — набивная свая, 2 — армированный оголовок из монолитного бетона, 3 — сборный железобетонный ростверк, 3 (штрих) — монолитный железобетонный ростверк, 4 — монтажный стык между сборными элементами ростверка (выполняется мелкозернистым бетоном М200), 5 — армированный стержень d 18-22 мм с приваренным к нему коротышем (обрезком) 20-25 см, арматура d 18-22 мм, 5 (штрих) — арматурные стержни сопряжения оголовка сваи с монолитным ростверком, 6 — полость сваи (заполняется бетоном), 7 — стальная закладная деталь с приваренной пластиной.

• высота — не менее 300 мм;
• ширина при однорядном расположении свай принимается равной ширине цоколя, а при отсутствии цоколя — толщине стен первого этажа, но не менее 400 мм.

Внимание!
Пересечение (разрезание) ростверка санитарно-техническими и другими трубопроводами не допускается. Отклонение центров свай от вертикального положения (проверяется строительным отвесом) после погружения или бетонирования не должно быть более 5 см.

При монтаже сборных элементов ростверка особое внимание следует уделить их закреплению на оголовке свай. Для этого, в процессе заполнения полости набивной сваи бетонной смесью М200 бетонируют вертикально Т-образный арматурный стержень 5. На оголовок сваи укладывают горизонтально другой арматурный стержень. Длина его должна быть равна ширине сваи с приваренными с обеих сторон пластинками-ограничителями. Высота их должна быть достаточной для захвата сваи и монтируемого элемента ростверка. Затем монтажный стык 4 бетонируют, а коротыши вертикального стержня 5 приваривают к монтажным петлям ростверка, используя арматурные стержни необходимой длины.

В случае замены сборной балки ростверка на сборные железобетонные несущие перемычки их необходимо между собой закрепить сваркой посредством арматурных стержней или связать проволочной скруткой.

После устройства ростверка все стыки и швы заполняют мелкозернистым бетоном или цементным раствором. Перед возведением стен дома проверяют отметки верхних плоскостей ростверка и при необходимости выравнивают цементным раствором под один монтажный горизонт (горизонтального уровня с одинаковыми отметками). Для этого в отсутствие нивелира
можно воспользоваться водяным уровнем. Окончательную проверку прямоугольности плана и размеров ростверка выполняют измерением его диагоналей и сторон.

Ограничения в применении свайного фундамента

Есть у свайных фундаментов и недостатки, точнее ограничения, препятствующие применению, а именно:

• свайные фундаменты плохи в горизонтально-подвижных грунтах (к ним относятся набухающие, просадочные грунты, характерность грунта можно определить толко лабораторными исследованиями, для чего понадобится производить детальное геологическое исследование) из-за недостаточной устойчивости к опрокидыванию — в этом случае требуется устройство жесткого железобетонного ростверка;
• при устройстве свайных фундаментов возникают сложности с устройством цоколя. Необходимо заполнять пространство между сваями (выполнить забирку) аналогично как в конструкции столбчатого фундамента. А это дополнительные затраты сил и средств. Более подробно смотрите в статье на нашем сайте

Стоимость строительства свайного фундамента

Свайный фундамент загородного дома может быть выполнен из различных материалов, в зависимости от них и варьируется цена свайного фундамента.

Ориентировочная цена фундамента из буронабивных свай:

• для дома 6х6 от 9000 грн или 1150 у.е.
  ;
• для дома 6х9 от 14000 грн или 1800 у.е.;
• для дома 9х12 от 26000 грн или 3300 у.е.

Примеры применения свайного фундамента в частном строительстве

Пример 1.
От частного застройщика был получен заказ на разработку проекта коттеджа в 2 этажа с кирпичными стенами. По результатам геологических исследований было установлено, что верхний слой грунта (на глубину 2 — 3 м) представляет из себя илистые грунты с включениями торфа. Ниже шел слой плотных песков. Из-за не способности илистых грунтов нести расчетные нагрузки устроить ленточный или столбчатый фундаменты не представлялось возможным. Разработчик предложил вариант свайного фундамента. При этом сваи (сваи-стойки) должны опираться на песок. Сваи погружались через илистые грунты в плотный песок на глубину 0,5-1,0 м.

Получился надежный и долговечный фундамент.

Пример 2.
При заказе проекта дачного дома одним из требований заказчика было предусмотреть в нем минимальные расходы строительных материалов на возведение фундамента. Геологические исследования показали, что существующие грунты в состоянии нести нагрузку от дома в вариантах ленточного или столбчатого фундаментов и даже с запасом.

Исходя из требований заказчика, был предложен вариант буронабивных свай, что и было реализовано. В результате получен качественный, долговечный фундамент при значительной экономии бетона и минимальных объемах земляных работ.

Обзор видов фундамента для дома читайте в статье .

Внимание: Цены указаны на 2009 год.

Устройство свайного фундамента позволяет строить здания на проблемных грунтах, характеризующихся низкой прочностью, слабостью, пучинистостью, большой глубиной промерзания. Сваи обеспечивают надежность строения. Они передают нагрузки на более прочные слои грунта, которые расположены ниже проблемных зон.

Конструкция свай

Сваи представляют собой длинные стержни, которые погружаются в грунт в готовом виде или изготовляются в самом грунте. Они имеют заостренный конец. Его забивают в землю при помощи специальной техники. По способу погружения в грунт конструкции свай бывают различных видов:

1. Забивные сваи. Их погружение в грунт выполняется при помощи вибропогружателей.
2. Бетонные и железобетонные набивные сваи. Они создаются посредством бурения скважин и последующей заливки бетона.
3. Буровые железобетонные сваи. Их создают при помощи установки бетонных элементов в пробуренную скважину.
4. Винтовые – устанавливаются закручиванием в грунт. Конструкция их имеет форму сверла.

Конструкция свай различается по способу воздействия на грунт. Так, выделяют следующие виды:

• висячие сваи, в которых передача нагрузки происходит посредством трения грунта о поверхность свай;
• сваи-стойки, принцип передачи нагрузки в них происходит на твердый грунт, который находится под толщей слабого грунта.

Конструкция свай определяется принципами размещения в грунте. Так, сваи могут быть:

• одиночными, которые выполняют роль отдельных стоек;
• объединенными в большие свайные ленты, которые располагаются по периметру и распределяют нагрузку равномерно;
• объединенными в свайные кусты, которые располагаются под колоннами несущих каркасных остовов сооружений.

Для их изготовления используются следующие материалы:

1. Железобетон. Железобетонные сваи можно изготавливать прямо на месте, если имеется соответствующая техника. Для выполнения таких свай применяют бетон марки М200. Срок эксплуатации этих свай более 100 лет.
2. Сталь. У таких свай много недостатков. Устанавливать их нужно при помощи крана. Металл необходимо тщательно обрабатывать антикоррозийным покрытием. На изготовление таких свай уходит большой расход металла.
3. Дерево. Сваи из дерева представляют собой ровные столбы длиной до 8 м и диаметром до 30 см. Для свай используют породы твердых хвойных деревьев – сосны, пихты, ели, лиственницы. Деревянные сваи дешевле, чем стальные или железобетонные, но их применяют редко вследствие того, что дерево подвержено разрушению. При использовании препаратов для обработки древесины от разрушения этот способ тоже применяется.

Для загородного частного домостроения лучшим вариантом служат железобетонные сваи, имеющие сплошное сечение, стальные винтовые и бетонные набивные сваи. Наиболее приемлемым вариантом заглубления является буронабивной метод.

Вернуться к оглавлению

Конструкция свайного фундамента

Из чего состоит конструкция фундамента? Свайный фундамент состоит из оболочек или свай и объединяющей их сверху балки или плиты, называемой ростверком. Ростверк воспринимает нагрузку от сооружения, расположенного над ним и распределяет ее между всеми сваями.

Вернуться к оглавлению

Свайные фундаменты виды

Существует большое количество различных конструкций свайных фундаментов. Различают виды свайных фундаментов, имеющие высокий или низкий ростверк.

У высокого ростверка подошва возвышается над поверхностью земли, а низкий ростверк выполняется заглубленным в грунт.

Конструкция фундамента, имеющего высокий ростверк, обладает существенными преимуществами перед заглубленным внутрь фундаментом с низким ростверком.

Преимущества фундаментов с высоким ростверком:

1. При одинаковой жесткости и несущей способности на их сооружение уходит меньше затрат труда и материалов.
2. Не нужно выполнять земляные работы по устройству котлована в грунте.
3. Вместо шпунтовых ограждений котлованов могут использоваться более дешевые перемычки разных конструкций.
4. Вместо монолитных плит, которые бетонируют на месте, можно применять плиты из сборного железобетона.
5. Оболочки и столбы используют более эффективно.
6. Уменьшается размыв дна русла.

По типу несущих элементов свайные фундаменты подразделяются на фундаменты из свай, оболочек и столбов. Можно создать фундаменты с наклонным расположением элементов. При этом по своей несущей способности и жесткости они будут равноценны фундаментам с заглубленной в грунт плитой.

1. Их можно устраивать на слабых грунтах с низкой прочностью, большой глубиной промерзания, пучинистостью и сжимаемостью.
2. Сваи передают нагрузки на более глубокие прочные слои грунта и тем самым обеспечивают строению прочность и долговечность.
3. Многие конструкции свайных фундаментов могут быть смонтированы с сокращением объемов земляных и бетонных работ по сравнению с другими видами фундаментов.

1. Их нельзя устанавливать в горизонтально-подвижных грунтах, а именно в просадочных и набухающих грунтах из-за их недостаточной устойчивости к опрокидыванию. В таких условиях необходимо устройство железобетонного ростверка.
2. При изготовлении свайных фундаментов появляются трудности с . При этом необходимо заполнять все пространство между имеющимися сваями.
3. Требуется большое количество механизмов и трудозатрат. Относительно высокая стоимость строительства.

Вернуться к оглавлению

Технология возведения свайного фундамента

Технология строительства свайного фундамента предполагает бурения скважин, установку арматуры и заливку скважины бетон.

Вернуться к оглавлению

Устройство фундамента

Материалы и инструменты:

• железобетонные сваи;
• железобетонные балки для ростверка;
• арматурные прутья диаметром 6 мм;
• трубы из рубероида;
• стальная проволока;
• цемент, песок;
• ямобур;
• ручной бур;
• вибратор;
• строительный отвес;
• нивелир, водяной уровень.

Вернуться к оглавлению

Бурение скважины

Сначала выполняют бурение скважины ручным строительным буром. определяют в зависимости от веса будущего здания. Конструкцию свай определяют в зависимости от нагрузок от перегородок, кровли, пола и эксплуатационных нагрузок. Максимальный диаметр применяемого ручного бура 300 мм.

Строители при бурении прикладывают минимальные усилия благодаря улучшенному расположению лопастей бура. Длину штанги бура можно регулировать. Это позволяет выполнять скважины глубиной до 5 м. Можно применять бур, имеющий устройство для уширения нижнего участка скважины.

Так создается опорная пята для свай. Это позволяет сократить количество свай и сэкономить бетон. Если необходимо выполнить скважины большего диаметра, то нужно прилагать довольно большие усилия. Для бурения таких скважин применяют моторизированные, электрические буры.

Например, электрический ямобур применяется для бурения скважин опор линий электропередач. При этом можно выполнить скважины глубиной до 4 м и диаметром до 1 м. Применяются также буровые машины на базе колесного трактора и грузовых машин.

Вернуться к оглавлению

Армирование и бетонирование свай

Необходимо выполнить армирование и залить сваи бетоном.

После выполнения скважин необходимо изготовить трубы из рубероида, соответствующие диаметру скважины. Их длина должна на 200 мм превышать глубину скважины.

Затем верхнюю часть трубы выполняют из двух слоев рубероида и стягивают стальной проволокой. Так выполняют опалубку.

После этого трубу устанавливают в скважину. При этом если на дне скважины имеется вода, перед заливкой бетона ее нужно откачать.

Приступают к выполнению арматурного каркаса. Для этого нужно взять три вертикальных арматурных прутка диаметром 6 мм и скрепить их друг с другом поперечинами через каждые 500 мм.

Вертикальные стержни для соединения столбов с ростверком надо вывести выше заливаемых бетоном свай на высоту, которая соответствует высоте ростверка минус 3 см.

В пучинистых грунтах фундаментный ростверк должен находиться на сваях на высоте 200 мм от верха грунта. Для этого сваи делают выступающими из земли.

Во влагонасыщенных грунтах пучение может достигать 15 см.

Затем надо залить сваи бетоном.

После монтажа каркаса скважин укладывают бетон слоями по 60 см. Каждый слой уплотняют при помощи вибратора.

В данной статье будут рассмотрены технологии погружения железобетонных свай. Вы узнаете, как выполняется погружение свай методом ударной забивки, статического вдавливания и вибрационных воздействий. Также будет приведена последовательность выполнения работ по обустройству лидерных скважин и созданию буронабивных свай .

Свайный фундамент особенно необходим там, где состояние грунтов не позволяет выстроить надежное основание под здание другими способами. Сваи позволяют передать нагрузку от строения на более твердый грунт, находящийся на значительной глубине.

Смотрите так же:

Непосредственная забивка железобетонных свай
состоит из следующих этапов:

• На стволе сваи с шагом в 1 метр с помощью краски наносятся размерные отметки, по которым инженеры визуально определяют уровень погружения конструкции;
• Находящаяся на расходном складе свая зацепляется с помощью лебедки копровой установки (на самой свае расположены монтажные петли под грузовой крюк), после чего копр подтягивает столб к месту погружения;

Рис

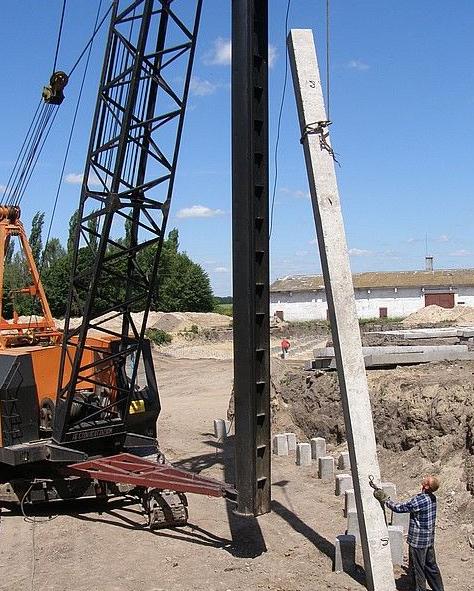

• Выполняется строповка сваи. Конструкция фиксируется за верхнюю монтажную петлю с помощью карабина лебедки стрелового крана, дополнительно закрепляясь скобой страховочного стропа в нижней части;
• Свая поднимается в воздух, перемещается в вертикальное положение и упирается острием грунт, после чего ее верхняя часть подводится под наголовник дизельного молота;

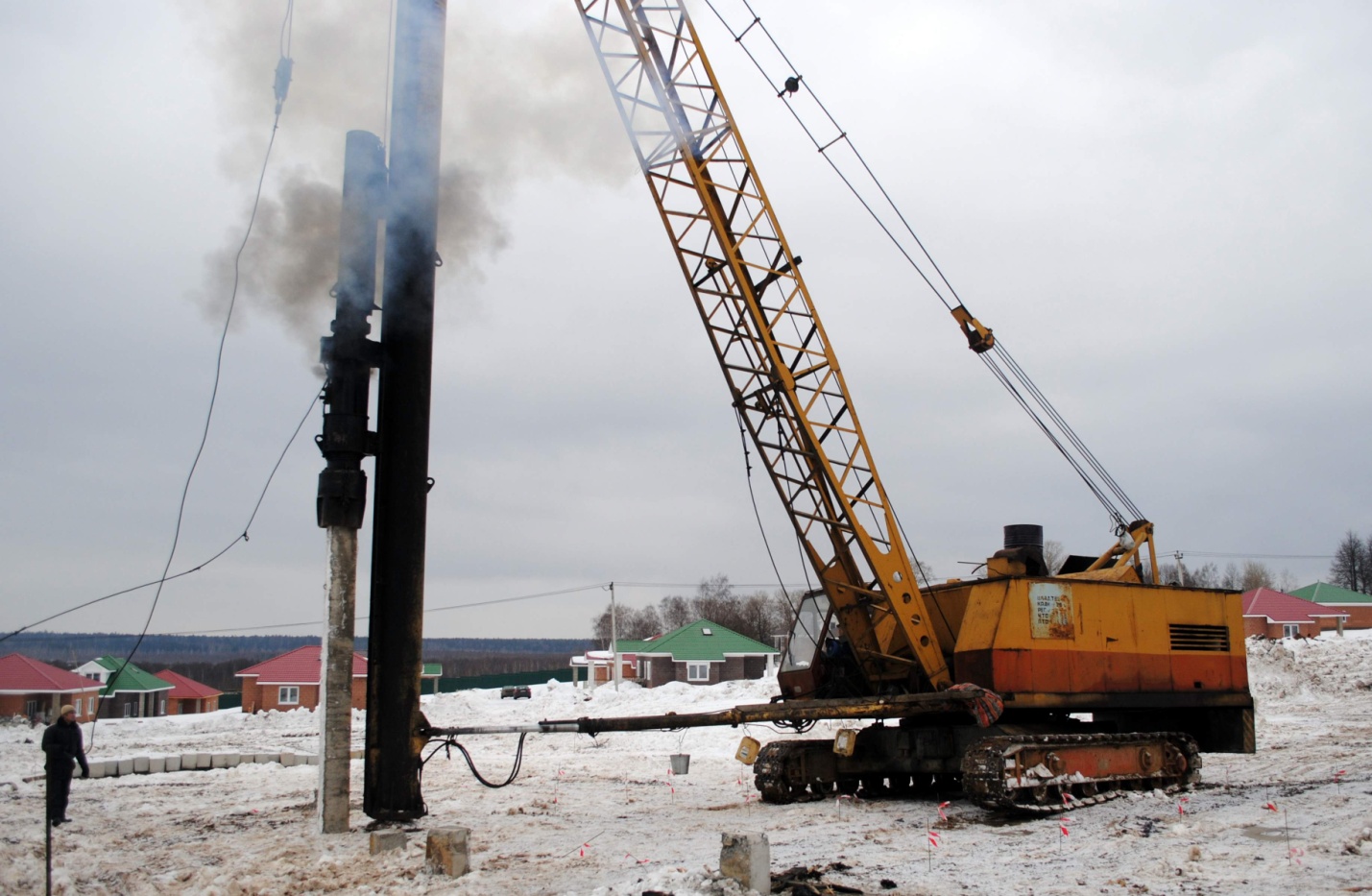

• Молот опускается по копровой мачте и фиксируется на свае, производится корректировка положения столба и сопоставление его вертикальной оси с осью ударной части дизель-молота;
• Оператор копрой установки запускает дизель-молот. До тех пор, пока столб не погрузится в почву на глубину 1.5-2 метров, молот наносит удары с амплитудой движения в 30-40 сантиметров с мощностью в 25-30% от максимальной. Такие удары выполняют направляющую функцию;

• Далее дизель-молот начинает работать на полной мощности, осуществляется погружение сваи до наступления рассчитанного в проекте отказа. Во время забивки постоянно проверяется вертикальность вхождения столба в грунт, при выявления отклонений от вертикальной оси его положение корректируется с помощью оттяжки тросом либо боковых упоров.

Важно!
Если проектный отказ сваи не удается получить с первого раза (причиной тому может стать чрезмерное уплотнение грунта), столб оставляется на 3-7 дневной «отдых», в процессе которого грунт под острием разуплотняется, после чего свая добивается повторно.

Рис

Методы погружения свай

Ударный метод забивки железобетонных свай

Для применения ударного метода нужна копровая установка, оборудованная специальным молотом
. Сама установка необходима для подъема и установки сваи в нужном месте. Для этого копровая установка имеет мачту. Молот же осуществляет непосредственную забивку свай . Для этого применяются различные молоты:

• дизель-молот – наиболее распространенный вид молотов
• механический молот (на сегодняшний день безнадежно устарел)
• паровоздушный (так же редко применяется в современном строительстве)
• гидравлический (наиболее мощный молот, применяемый на копровых установках на гусеничном ходу при крупномасштабном и многоэтажном строительстве)

Заказать погружение железобетонных свай

Наша компания
использует мощный дизель-молот
, установленный на автомобильную копровую установку с поворотной платформой, что позволяет погружать
16 свай, длиной до 12 метров с одного места. Таким образом, наша бригада может за один день погрузить до 30
железобетонных свай, что подтверждает высокую эффективность применяемого нами оборудования.

Благодаря профессионализму наших сотрудников и мобильности нашей техники, забивка необходимого количества свай производится в самые короткие сроки. Обращайтесь, мы будем рады Вам помочь в Контакты
либо заполнив форму ниже.

Свайный фундамент – это прочная конструкция, которая позволяет посредством свай передать нагрузку строения на несжимаемые слои грунта, расположенные достаточно глубоко.

Особенно это актуально, когда почвы слабые (торфяные или болотистые). Чтобы фундамент выдержал вес здания, он должен прочно опираться на твердый грунт. Здесь применимо правило: чем больше площадь основания сооружения, тем меньше его давление на почву.

Для исчисления нагрузки на каждую опору, на этапе проектирования производится расчет веса всего сооружения. Получившийся показатель делят на количество устанавливаемых свай.

Стойки погружаются с такой нагрузкой, которую они должны будут выдерживать. Признаком того, что опора достигла твердого слоя и готова выдержать заданную нагрузку, будет остановка ее продвижения вглубь.

Забивка свай из железобетона невозможна ручным способом. Для этого потребуется пневматический молот. Количество и частота расположения опор варьируется и напрямую зависит от общего веса конструкции. Но они обязательно устанавливаются под предполагаемыми стенами, в пересечении стен и в углах.

По окончании забивки, производится обрезка оголовков опор на равной высоте. Затем начинается возведение сооружения.

Что такое забивные сваи

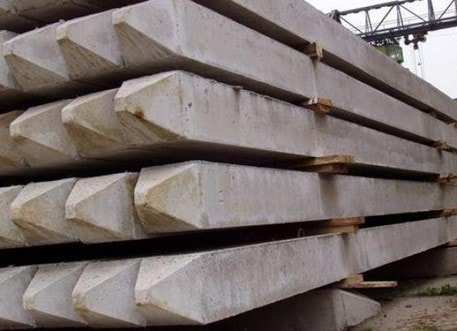

Забивные сваи представляют собой стержни с квадратным сечением и одним заостренным концом, выполненные из железобетона. Их погружают в грунт ударным методом. Фундамент на забивных сваях прочен и демонстрирует хорошие технические характеристики.

Этот тип свай – надежное и устойчивое основание с максимальной несущей способностью, которое в сравнении с установкой фундаментов ТИСЭ и винтовыми, более устойчив и прочен.

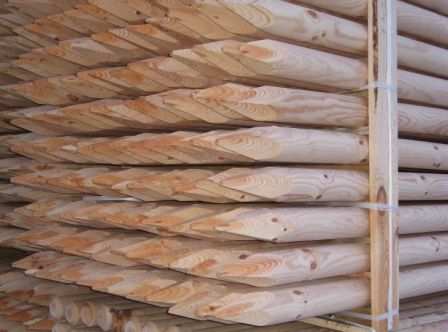

Для такого типа могут применяться также деревянные сваи из твердой древесины. Они изготавливаются из дуба, сосны, ясеня и прочих твердых сортов, твердость которых можно определить по методу Бринелля.

Часто винтовые лопастные сваи заменяют трубами с конусообразным наконечником. Забивные трубы обладают лучшей несущей способностью, чем сваи, установленные методом погружения. Даже, несмотря на то, что применяются конструкции одинакового размера, вбиваемые элементы показывают лучшие характеристики прочности.

Требования к изготовлению

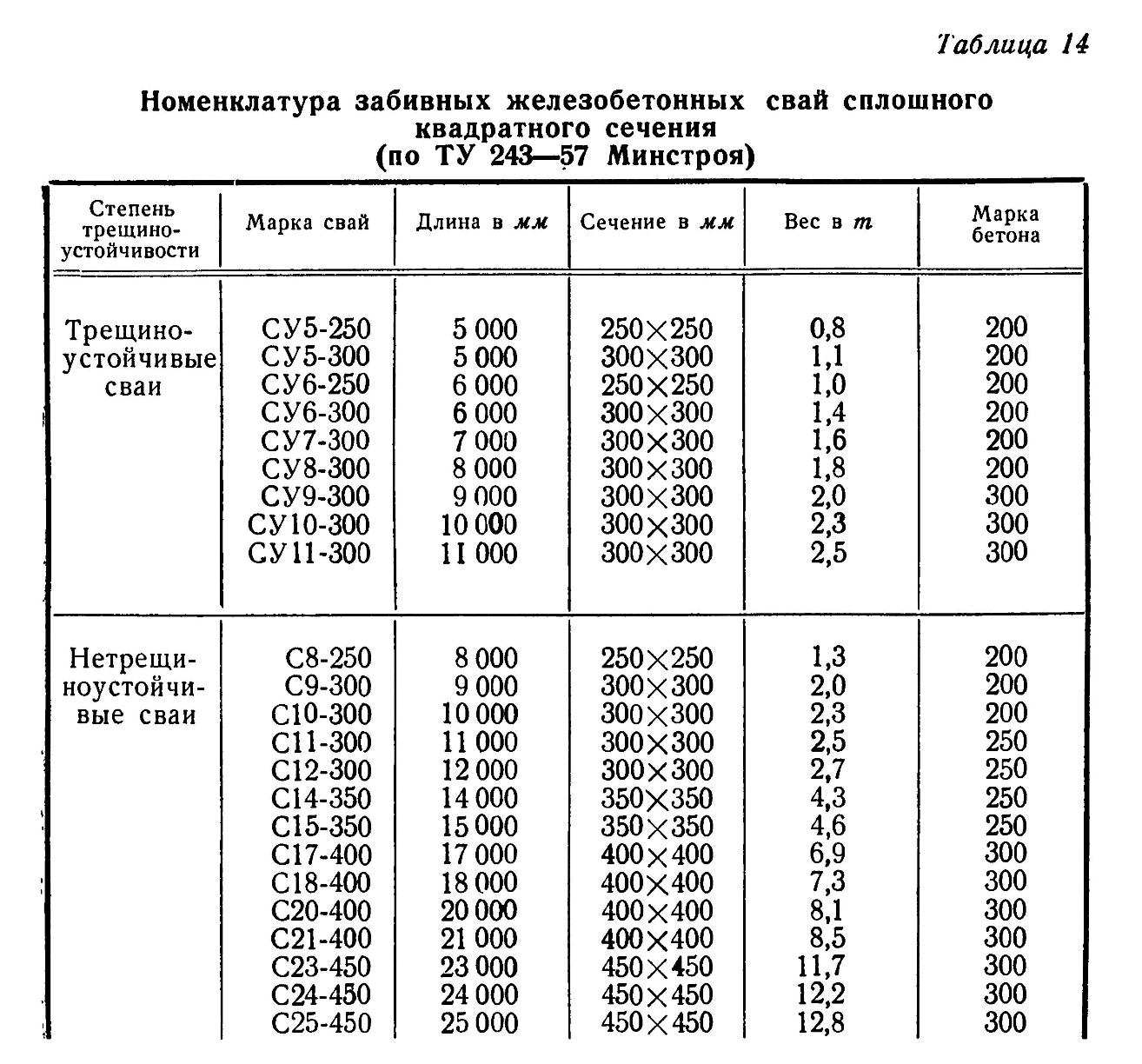

Изготовление свай такого типа регламентируется положениями Госстандарта, в которых указывается, что марка бетона должна обладать прочностью 300 кгс/кв.см.

Бетоны с такими показателями при испытаниях на прочность и сжатие рассматриваются как тяжелые.

Их используют для строительства долговечных зданий, взлетных полос и дорожных эстакад.

При устройстве прочих типов фундаментов на сваях применяется раствор с более низкими техническими характеристиками.

Это относится и к возведению сооружений на буронабивных сваях или ТИСЭ.

Каркасные и деревянные дома на забивных сваях

Дом “сруб” на свайном фундаменте

Для устройства свайного фундамента под деревянные или каркасные здания применяют сваи длиной 3 или 4 метра с диаметром 150 или 200мм. То есть подбирается меньший диаметр, чем для тяжелых конструкций из кирпича в несколько этажей.

Такой размер считается достаточным для того, чтобы свая вошла в твердый пласт почвы, а фундамент обрел необходимую несущую способность.

Однако применение такого типа свай проблематично из-за необходимости приобретения соответствующей малогабаритной техники для их забивания.

Использование тяжелых устройств запрещено правилами техники безопасности и СНиПами. Для выполнения работ в соответствии с требованиями, указанными выше, необходим определенный размер строительного участка.

Таким образом, до ближайшего строения должно быть не менее 25 метров.

Выполнение работ по устройству фундамента

Фундамент на забивных опорах хорош тем, что его можно использовать для любых почв, включая слабые грунты: подвижные, торфяные или болотистые.

Подготовительные мероприятия:

• очистка строительного участка от растительности;
• доставка деталей устанавливаемой конструкции;
• разметка устанавливаемого фундамента.

Установка сваи

Процесс забивки осуществляется следующим образом. Элемент устанавливается вертикально с оголовком, направленным вверх. Проверяется совпадение острия и оси. Затем начинается сам процесс забивки.

Опускается ударная часть молота, а частота забивки каждой сваи подсчитывается сначала на 1 метр, затем по 0,1 метра до «отказа». Средний показатель «отказа» исчисляется количеством ударов по основанию элемента.

При ударе молота производится замер погружения и определяется несущая способность конструкции. Это дает возможность предупредить недостатки при дальнейшем строительстве.

На этом этапе удается предусмотреть пустоты, встречающиеся камни и прочие препятствия в почве. В случае если свая в процессе погружения наталкивается на какое-нибудь препятствие, может возникнуть ложный отказ. Соответственно, такой вид основания не применим для устройства свайного фундамента на скалистых участках.

Возможен еще один вариант развития событий, когда при наличии пустот в грунте, конструкция сильно погружается после удара. В этом случае, несущая способность основания существенно снижается.

На всем протяжении процесса забивки должна выполняться сверка точности разбивки свайной конструкции.

Вывод

Недостатки свайного основания

• При обустройстве фундамента на сваях необходимо продумать, как утеплить и отделать цокольный этаж.
• Если грунты на строительном участке набухающие или просадочные, характеристики устойчивости фундамента могут существенно снижаться.

В случае необходимости придать конструкции большую прочность, используют сооружение свайного фундамента с ростверком. Такие основания можно разделить на:

• плитно-свайный тип;
• свайно-ленточный тип.

При устройстве этих двух типов оставляют некоторое пространство между землей и лентой. Выполняется засыпка слоя песка, щебенки или гравия под ленту.

Он не дает грунту (в случае пучения) упираться в ростверк. Кроме того, при наличии этого зазора ростверк не будет приподнимать фундамент вверх.

Такой же способ применяется и для плитного варианта свайного фундамента.

Материалы для изготовления свайных опор

Деревянные – забивные сваи с низкой влагостойкостью, а металлические изделия имеют более низкие показатели несущей способности.

Изготавливаются такие элементы из стальных труб, швеллера и т.д.

Основное их преимущество – малый вес в сравнении с другими.

Такие опоры можно забивать достаточно глубоко, наращивая поэтапно их длину.

Железобетонные – сваи с квадратным сечением, имеют заостренный конец со стальным башмаком.

Для малоэтажных зданий применяют микросваи длиной до трех метров.

Преимущества железобетонных свай

• Хороший показатель несущей способности и переносимости нагрузок без снижения эксплуатационных характеристик.
• Длительный срок службы – около 100 лет.
• Плотно опускаются в грунт.
• Увеличение прочности за счет конструктивных особенностей – внутреннее армирование.
• Высокая влагостойкость, огнеупорность, устойчивость к переменам атмосферного давления.
• Удобство хранения. Изделия складируются в штабели, не требуют никаких особых условий.
• Быстро устанавливаются, выгодно сокращают время на подготовительные и установочные работы.

Необходимо помнить, что перед началом погружения и забивкой, все опоры должны быть тщательно очищены от грязи.

Закупаемые опоры должны быть снабжены подтверждающими документами о соответствиях установленным стандартам, информацию о производителе, качестве бетона, дате изготовления конкретной партии и т.д.

Хорошими изделиями считаются те, которые имеют гладкую поверхность без трещин и сколов.
