Возведение каркаса дома. Каркасный дом своими руками: технология и этапы создания. Обшивка фасада и внутренние работы

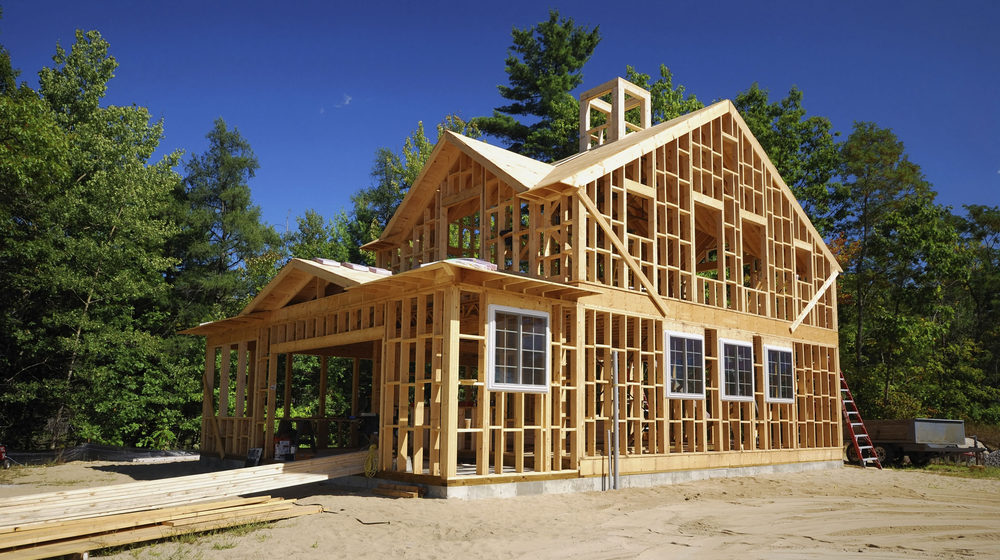

В этих домах в качестве несущей основы выступает деревянный каркас, который собирается из балок, ригелей, стоек и обвязок. Каркас воспринимает вес крыши, перекрытий и стен.

Особое внимание при возведении каркасного дома следует обратить, при выборе пиломатериалов для каркаса, лес должен быть сухой, геометрически ровный и не содержать грибков и вредителей.

По затратам труда и расходу строительных материалов каркасные дома являются одними из наиболее экономичных сооружений.

Еще одно достоинство такого дома – возможность сооружения своими руками. Все строительные работы (устройство кровли, установка дверных и оконных блоков, раскрой листовых материалов, нарезка брусьев и досок, закладка легкого фундамента) не требуют особой профессиональной строительной квалификации. В каркасные дома не включены тяжелые элементы, которые требуют для монтажа использования подъемного оборудования. О том, как самому построить каркасный дом, пойдет речь в этой статье.

По сравнению с домами из брусьев и бревен, каркасные дома имеют ряд эксплуатационных преимуществ. Такие дома теплее, в них отсутствует пазы между бревен, которые требуют утепления.
Каркасный дом не даст осадки. Благодаря этому облегчается строительство и дальнейшая эксплуатация. Каркасный дом в значительно меньшей степени поражается точильщиками, селящихся в массивных брусьях и бревнах. При протапливании такой дом будет быстрее прогреваться, он имеет меньшую влажность. Все эти преимущества и привлекают застройщиков к тому, чтобы построить каркасный дом.

Разновидности каркасных домов

Схема фронтона каркасного дома.

В зависимости от конструкции стен различают 2 типа каркасных домов: каркасно-засыпные и каркасно-щитовые. В каркасно-щитовых домах стены представляют собой отдельные и полностью законченные щиты, которые изготавливаются заранее и монтируются на стройплощадке. Сборку стен обычно проводят где-нибудь в теплом месте осенью или зимой.

Изготовленные с высокой точностью, на верстке по шаблону, с тщательной закладкой ветроизолирующих материалов и утеплителя, аккуратной внутренней и наружной обшивкой, они позволяют очень быстро смонтировать дом с высоким качеством строительства. Размер щитов выбирают по длине, которая равна высоте стены. Необходимая ширина выбирается в зависимости от размера имеющегося обшивочного материала.

Каркасно-засыпные дома имеют стены, которые собираются на строительной площадке от начала и до конца. По стойкам каркаса выполняется внутренняя обшивка с укладкой пароизолирующего слоя (можно использовать пергамин, полиэтиленовую пленку). Внутреннее пространство стены заполняется теплоизолирующим материалом.

В таких конструкциях обычно используются сыпучие утеплители: перлитовый песок, торф, опилки. Во время наращивания наружной обшивки закладывается утеплитель. Сыпучий утеплитель во избежание осадки и пустот плотно трамбуют.

Тип стен, которые выбраны для дома, определяет конструкцию каркаса. Стеновые щиты сами по себе не могут нести нагрузку. Каркасно-засыпные дома требуют создания более прочного каркаса.

Вернуться к оглавлению

Как построить каркасный дом?

Прежде чем приступать к строительству каркасного дома, составляется проект. Согласно проекту производится расчет всех необходимых материалов. Технология создания каркасного дома включает в себя несколько этапов.

Схема дачного каркасного дома.

Инструменты и материалы, необходимые для создания каркасного дома:

1. Маленький и большой молоток.
2. Электрический рубанок.
3. Стамески различных размеров.
4. Большой и средний гвоздодер.
5. Дрель с набором сверл.
6. Дисковая пила.
7. Электрический лобзик.
8. Строительный уровень и отвес.
9. Маркер и карандаш.
10. Рулетка.
11. Плоская и крестовая отвертка.
12. Кисточки разных размеров.
13. Строительные леса.
14. Лестница.
15. Рубероид для гидроизоляции.
16. Асбестовые трубы.
17. Арматура различного сечения.
18. Бетон для заливки фундамента.
19. Доски различного сечения и плиты.
20. Пенопласт или минеральная вата для утепления.
21. Вагонка или сайдинг для наружной отделки.
22. Гипссокартон для внутренней отделки.
23. Защитная пленка.
24. Кровельное покрытие.
25. Материалы для подведения коммуникаций: трубы, провода и т. д.
26. Гвозди, металлические скобы, болты.
27. Антисептическое покрытие.

Вернуться к оглавлению

Создание фундамента

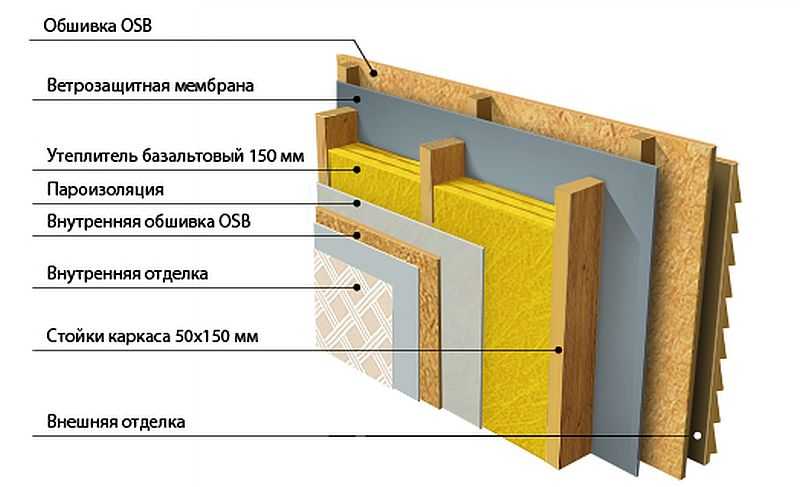

Схема конструкции стены.

Для постройки качественного дома необходим хороший фундамент. Чтобы продлить его долговечность, нужно не забывать обустраивать гидроизоляцию.

Поскольку вес каркасного дома небольшой, то чаще всего под него создают фундамент из асбестовых труб. По периметру будущей постройки делается разметка местоположения точек опор. Необходимо следить за равномерностью расположения стоек.

В отмеченных местах вырываются ямы диаметром 200 мм и глубиной 1 м. Труба вставляется в яму, выверяется ее вертикальность, а после тщательно трамбуется грунт.

После этого закладывается арматура и стойка заливается бетоном. Такая же процедура производится с каждым столбом. После заливки нужно дать столбам несколько дней, чтобы они смогли хорошенько окрепнуть.

Вернуться к оглавлению

С укладки нижней обвязки на фундамент начинается работа по созданию каркасного дома. Ее можно делать из круглого леса, протесанного на 2 канта. Еще лучше будет использовать брус с сечением 120х120 мм (с ним работать удобнее). Если нет подходящего бруса и бревен, нижнюю и верхнюю обвязки (и прочие элементы каркаса) можно выполнить из досок 40х120 мм.

Схема нижней обвязки.

Древесина для нижней обвязки, которая работает в наиболее неблагоприятных условиях, обрабатывается антисептиком. Это защитит древесину от гниения, а значит и продлит срок службы конструкции. Самым простым способом обработки является пропитка 10% водным раствором железного или медного купороса. Эта пропитка не забивает поры – древесина сможет дышать. Начинающие строители нередко делают ошибку, пропитывая лаги и нижние балки отработанным машинным маслом и прокрашивая масляной краской. Это приводит к загниванию древесины и образованию домового грибка. Это происходит из-за того, что масло закрывает поры и не позволяет влаге испариться.

Если нижняя обвязка укладывается на сплошной ленточный фундамент, то необходимо между балкой и ним проложить сухую крепкую доску толщиной 50 мм, пропитанную горячим битумом. Если возводится столбчатый фундамент, то между столбом и балкой закладывается отрезок такой же доски, завернутый 2-мя слоями рубероида.

Между собой балки соединяются по углам вполдерева. Как минимум в 4-х точках обвязку нужно скрепить с фундаментом с использованием закладных металлических анкеров. Необходимо строго контролировать горизонтальность с помощью строительного уровня.

Вернуться к оглавлению

Перекрытие первого этажа

Установив нижнюю обвязку на фундамент, можно приступать к укладке лаг, по которым будут настилаться полы. Обычно лаги делают из доски шириной 100-120 мм и толщиной 40-50 мм. При модуле стен 1,2 м они устанавливаются с шагом 0,6 м. Устанавливать лаги нужно на ребро. Опираться они должны на столбики из утильных стальных или асбестоцементных труб. После установки, под лаги нужно подложить бруски, предварительно обернутые рубероидом.

Вернуться к оглавлению

Установка вертикальных стоек

Схема крепления угловых стоек.

Вертикальные стойки устанавливают на расстоянии 0,6 м друг от друга. Таким образом, каждые 3 стойки создают модуль в 1,2 м. Модуль часто выбирается в зависимости от ширины имеющихся окон.

По величине этого показателя производят разбивку обвязки. Более мощными делают угловые стоки. В качестве материала используют протесанные бревна, брус или две соединенные гвоздями доски.

Промежуточные стойки делают из досок толщиной 40-50 мм. Над дверным блоком, над и под оконным блоком ставятся горизонтальные ригели из таких же досок. Подоконный ригель обязательно подкрепляется короткой стойкой. Брусья и бревна скрепляют скобами, а к обвязке стойки пришиваются гвоздями длиной 120 мм.

Ширину стоек выбирают в зависимости от используемого утеплителя. К примеру, используя плиты из минеральной ваты толщиной 100 мм, понадобятся стойки шириной 100 мм. Слишком увеличивать этот размер нет смысла, так как воздушные пустоты не улучшают теплоизоляцию, но могут привести к сползанию и осадке утеплителя. Использование сыпучего утеплителя исключает подобные ограничения. Ширина стоек выбирается согласно размерам имеющегося пиломатериала (обычно не более 150 мм).

Если внутренняя и наружная обшивка стен выполняется досками, то необходимо по стойкам между верхней и нижней обвязкой сделать диагональные связи. Они предохранят дом от ветровых нагрузок, перекоса и неравномерных осадок фундамента. Для того чтобы доски не мешали заполнению утеплителем, необходимо их врезать перпендикулярно плоскости стоек. Если в качестве обшивки используется листовой материал (асбестоцементный лист, ДСП, фанера), то установку ветровых связей делать необязательно. Для придания дому необходимой жесткости, листы обшивки прибиваются к каркасу гвоздями. После того, как выставлены стойки, на них можно монтировать верхнюю обвязку. Делается она с применением тех же материалов и по тем же приемам, что и нижняя. С помощью гвоздей и скоб ее скрепляют со стойками.

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные материалы для утепления стен, а так же их наружной и внутренней отделки.

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.

Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева. К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

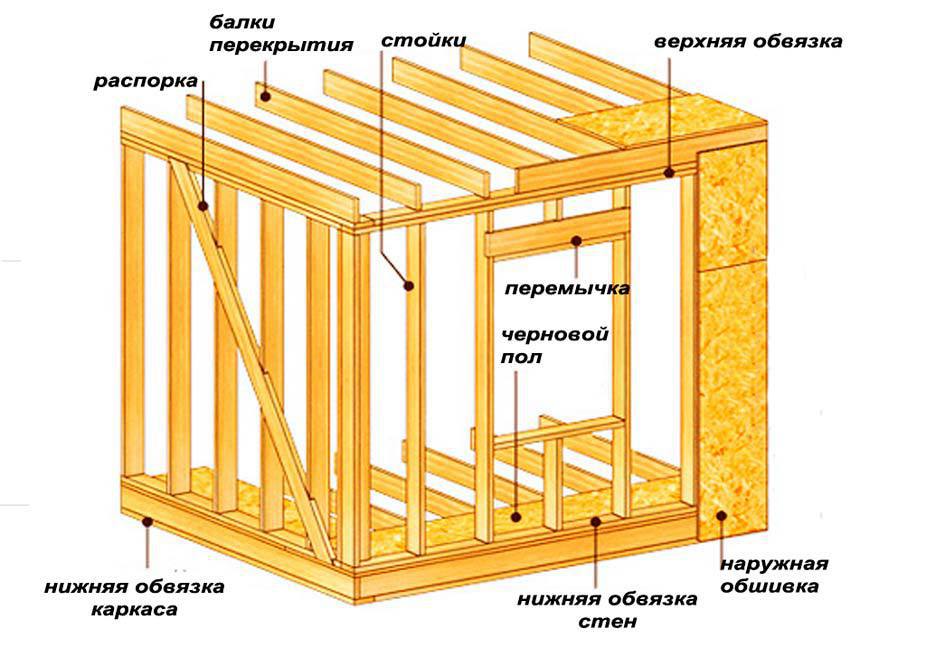

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:

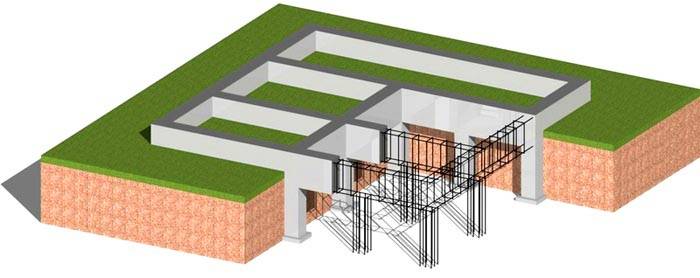

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: , и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

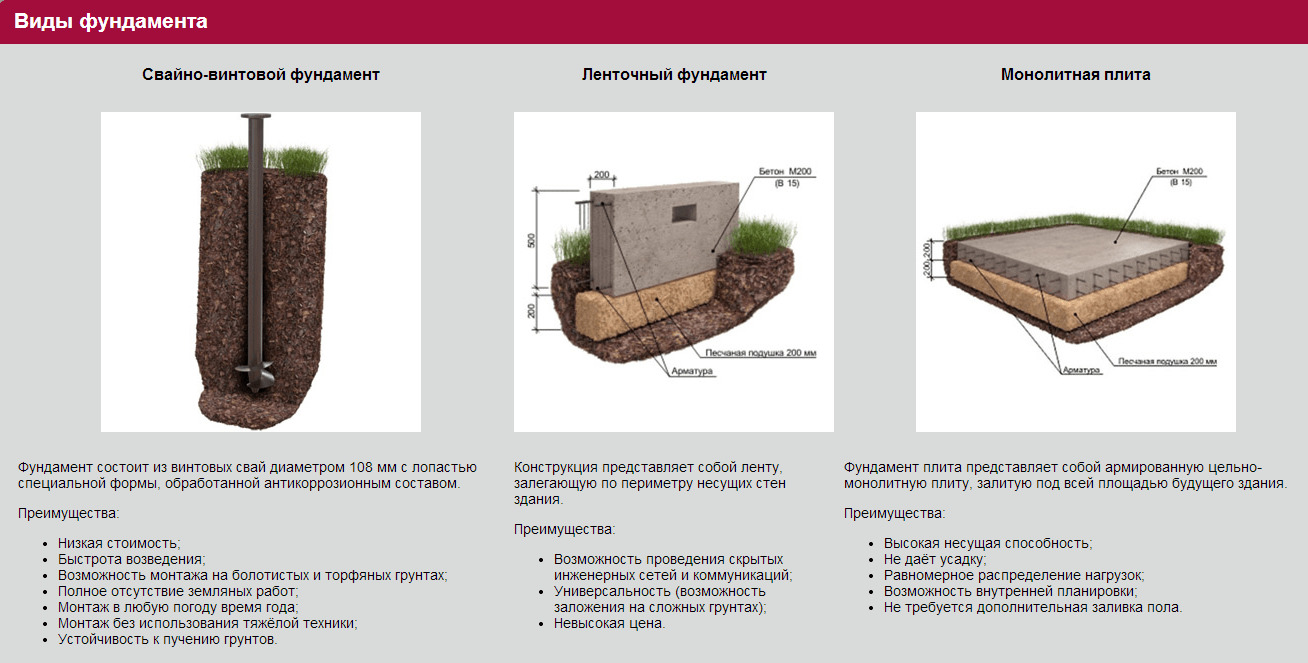

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм
. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см
.

Варианты соединений углов нижней обвязки

Важно!
Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм
. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм
. Шаг крепления анкеров от 1-1.5 м
. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

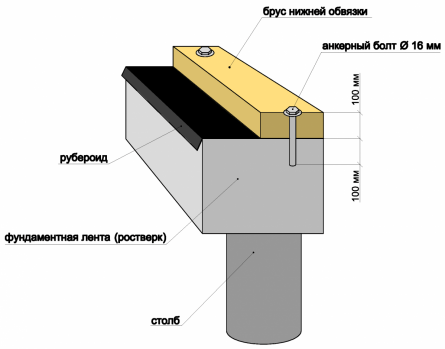

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.

Сверху шпилек надеваются шайбы толщиной не менее 3 мм
., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

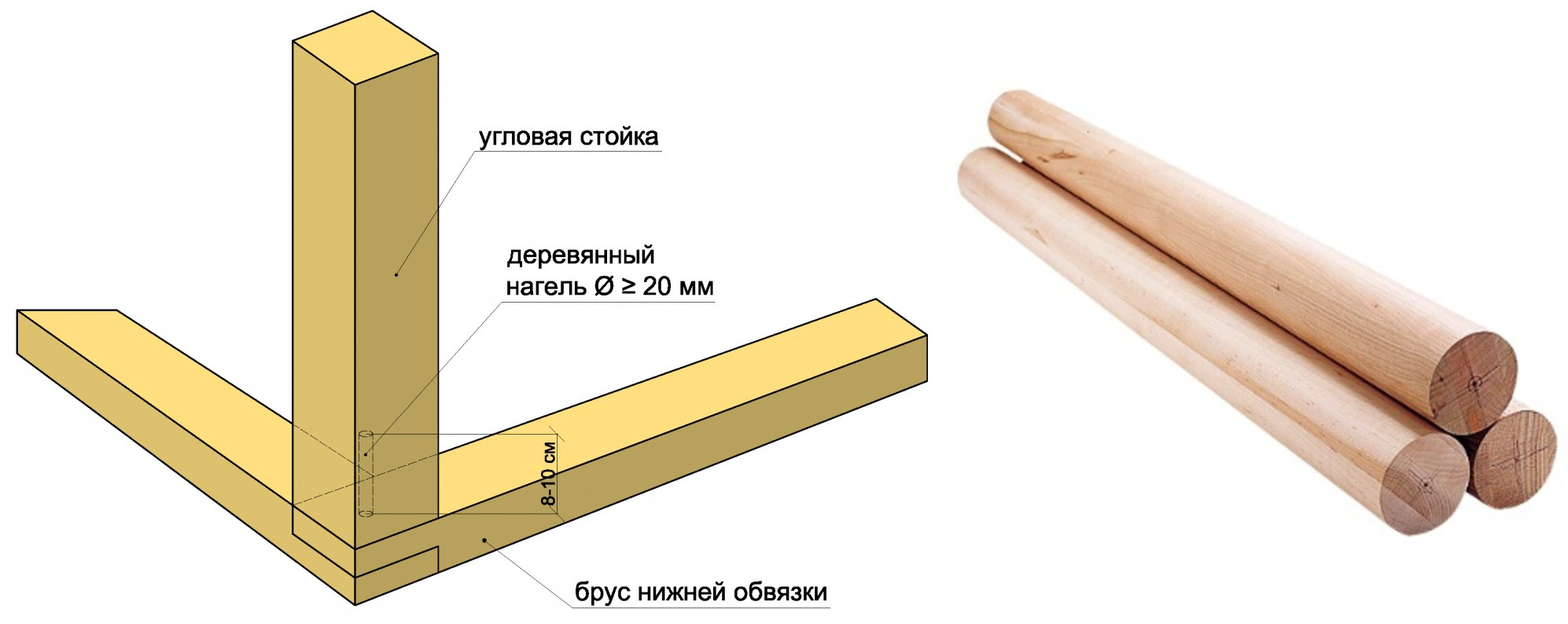

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм
.

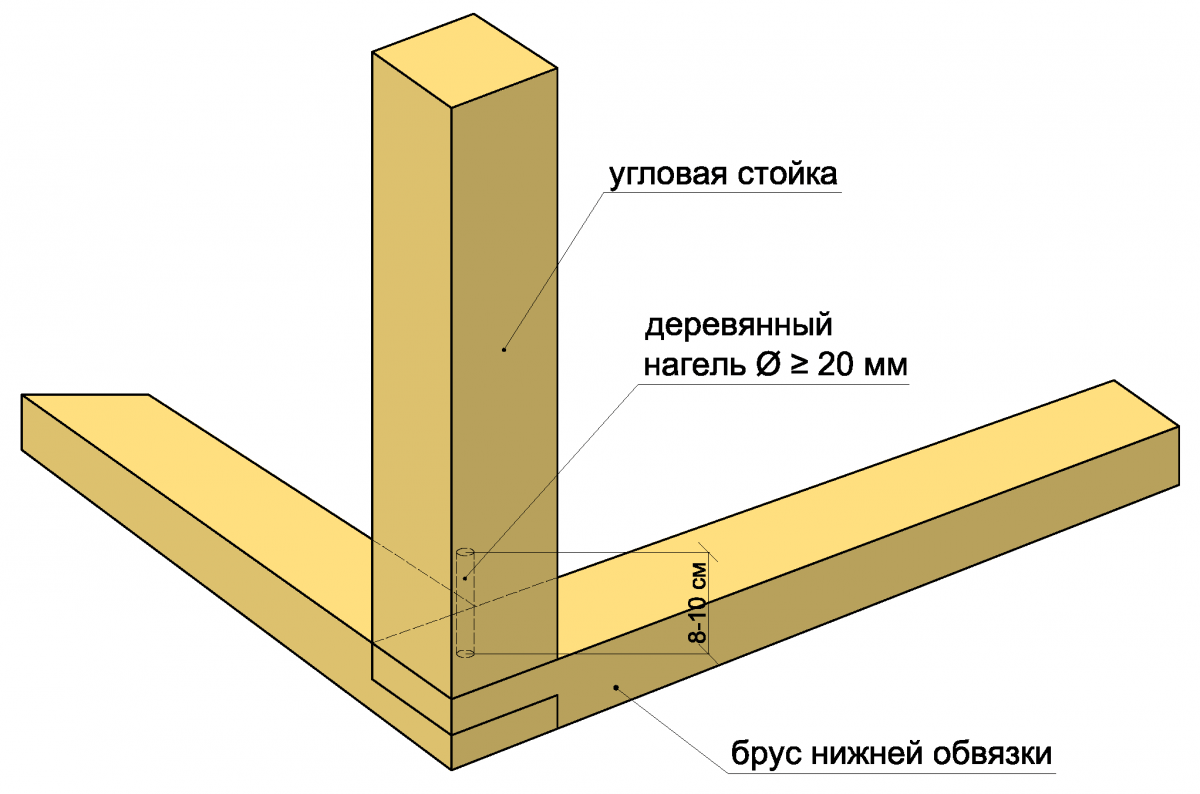

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм
. Для крепления уголка использовать черный фосфатированный саморез по дереву.

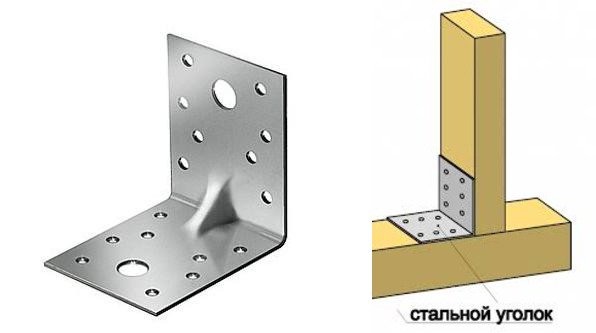

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.

Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

• Шаг — 400 мм
  . Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
• Шаг — 600 мм
  . Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

Рис 2.

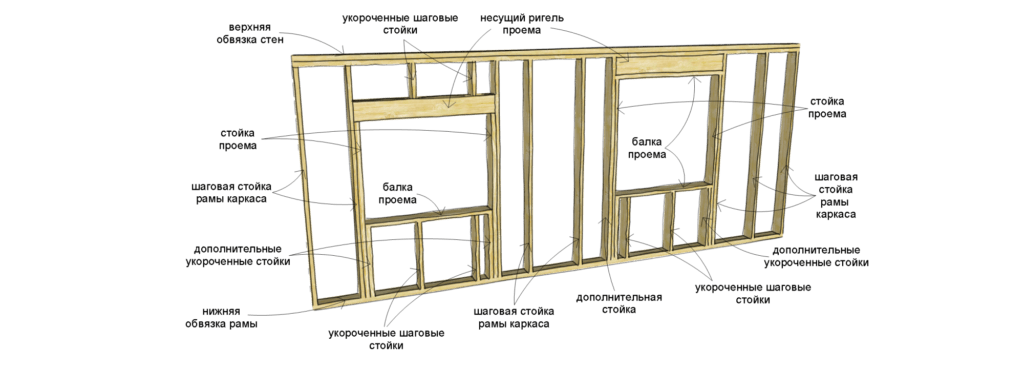

Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2)
.

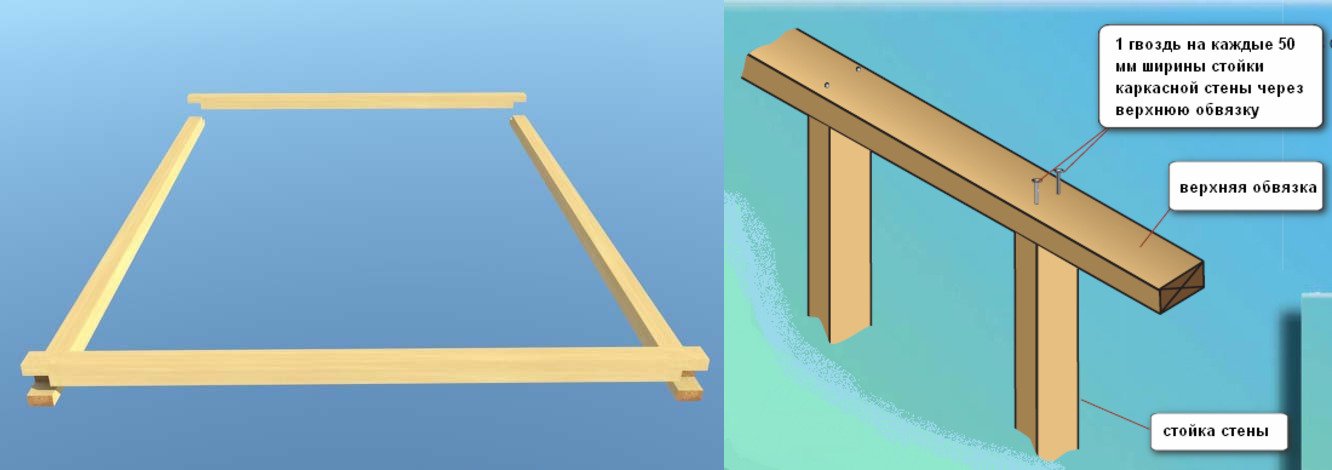

Укладка бруса верхней обвязки

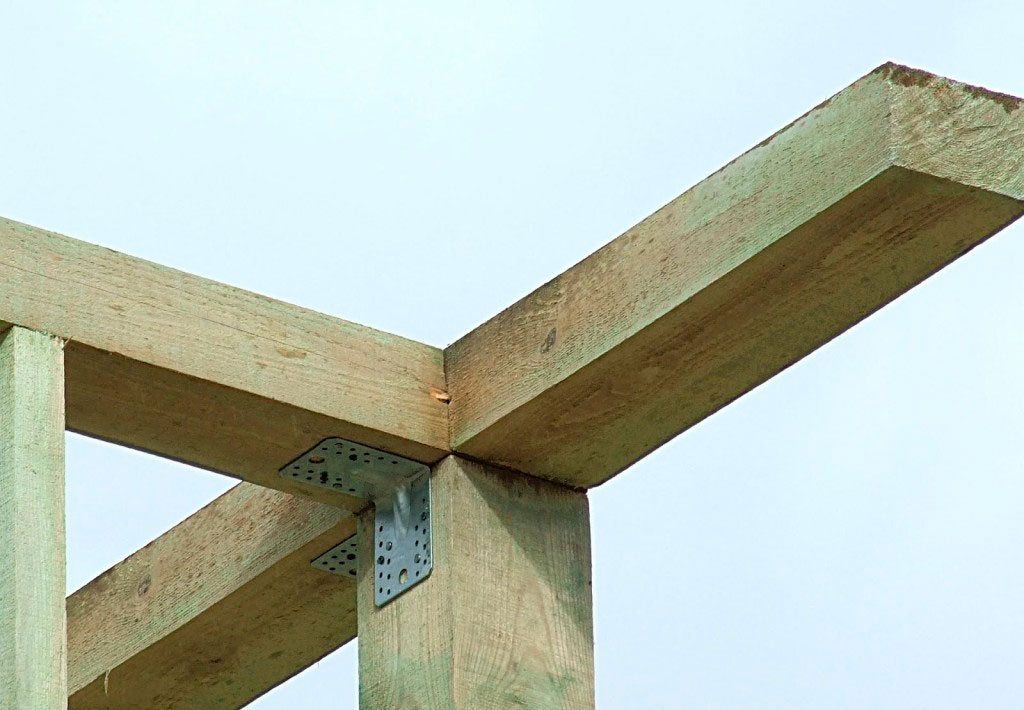

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:

Если кратность проема не равна 1 м
., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.

К примеру возьмем дом с размерами 5х8 м
., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м
. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

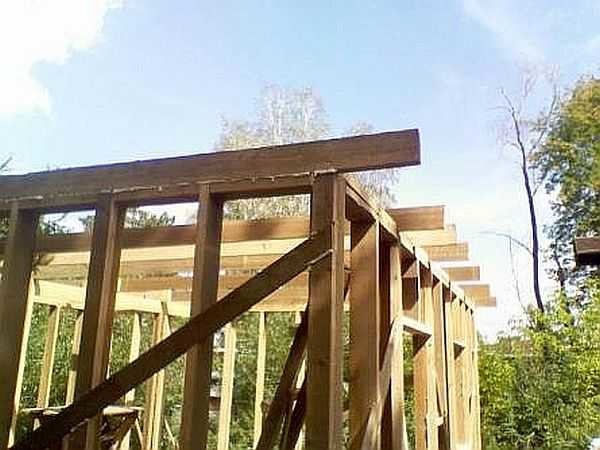

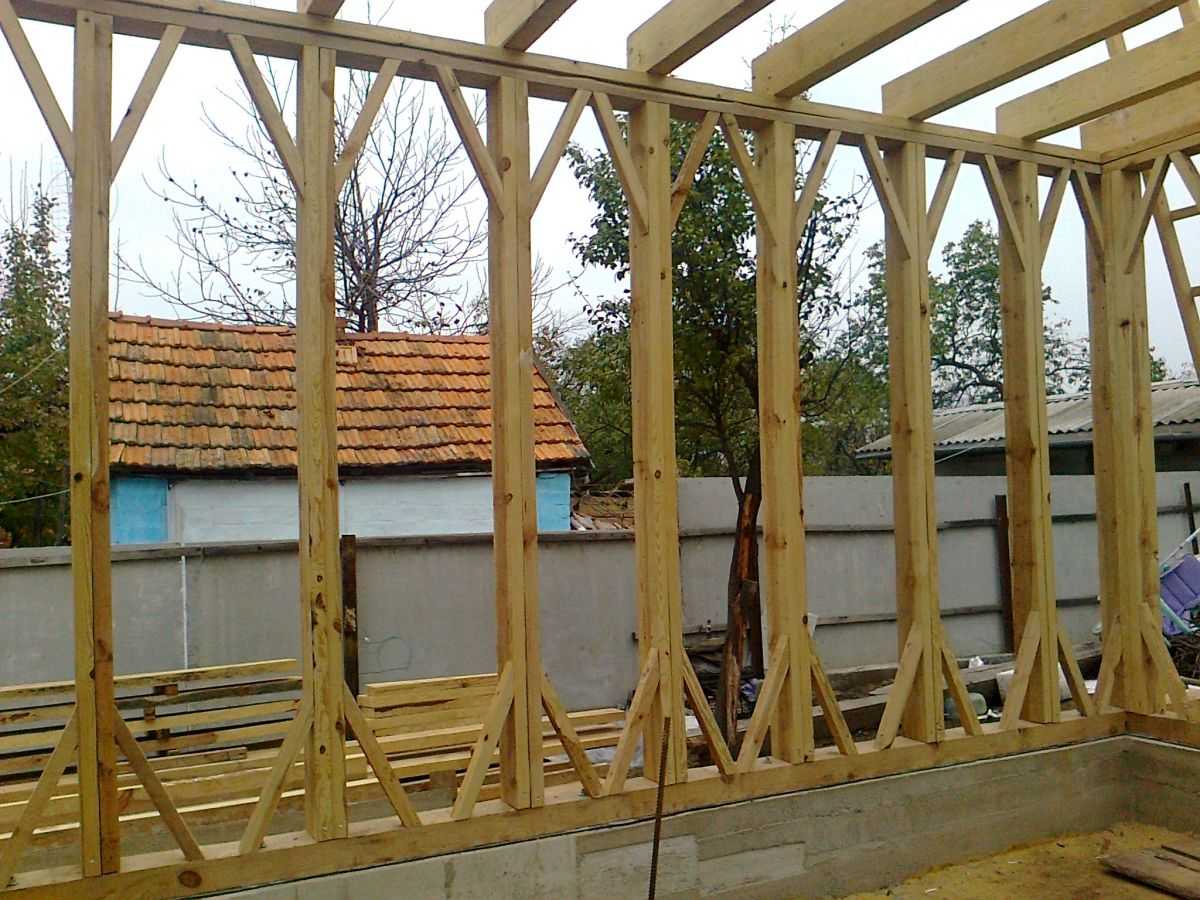

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм
.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.

Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Возведение стропильной системы

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.

Быстровозводимые дома привлекательны тем, что при готовом фундаменте поставить сам дом можно очень быстро. Например, постройка каркасного дома своими руками, силами двух человек, возможна за месяц без спешки. И это — если с строительстве участвуют неопытные работники, которые только и умеют, что держать в руках молоток. Все потому, что сборка происходит шаг за шагом: регулярное повторение несложных действий. Важно только знать, как правильно собирать каждый узел. Имея инструкцию, понимая принцип строительства, каркасный дом самостоятельно может собрать любой.

Не менее привлекательно каркасное строительство тем, что обойтись можно минимальными затратами. Сколько конкретно потребуется денег на стройку зависит от размеров дома, от используемых материалов (вид и сорт древесины, отделочные материалы). Но в любом случае это — одна из самых дешевых методик. (

Деревянные каркасные дома не единственные. Есть регионы, в которых древесина — роскошь. Там ставят При том, что металл сегодня недешев, все равно получается относительно недорого.

Еще один момент. Многих интересует, можно ли оставлять недостроенным каркасный дом, и если можно, то на каких этапах. Ответ — можно, и первый этап известен всем: оставляют зимовать готовый фундамент. Еще возможны варианты зимовки в следующем виде:

• фундамент + каркас + крыша (без пола);
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита;
• фундамент + каркас + крыша +наружная обшивка ОСП + ветрозащита + смонтированные и утепленные пол и потолок + перегородки.

С окнами и дверями оставлять на зимовку без присмотра опасно. В остальных вариантах отсрочка завершения строительства даже неплохо: древесина просохнет. Зимой, как правило, низкая влажность и сушка идет активно. Заодно выявите все косяки в уже смонтированной части.

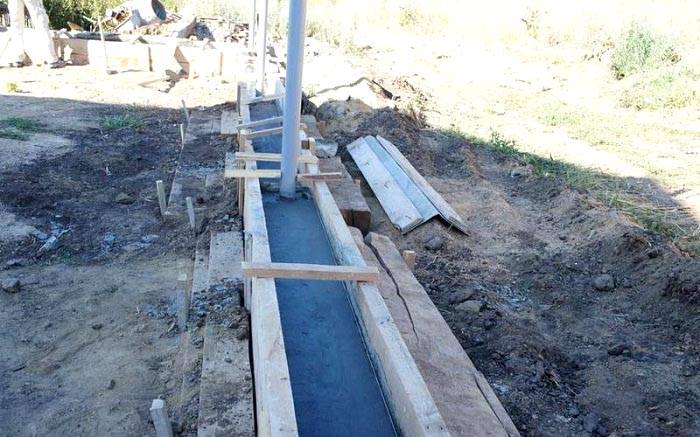

После заливки свай устанавливается (ростверка), в нее укладывается и вяжется арматура. Продольные прутки соединяются с загнутыми выпусками арматуры из свай. На этом этапе в ленте оставляют отверстия для подвода коммуникаций и (вставляйте отрезки пластиковых труб поперек ленты).

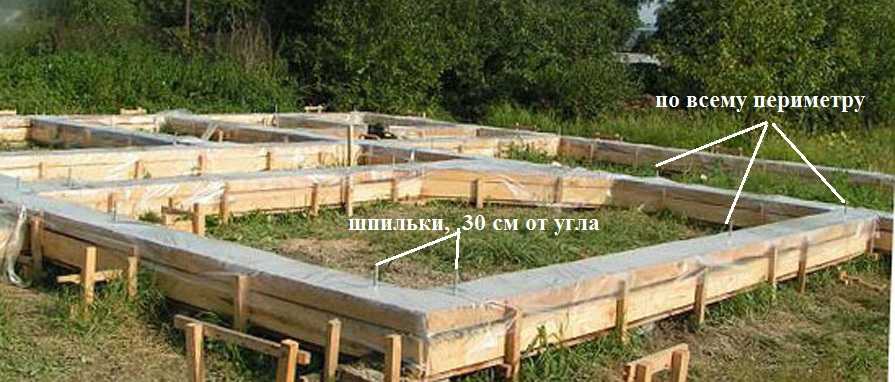

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

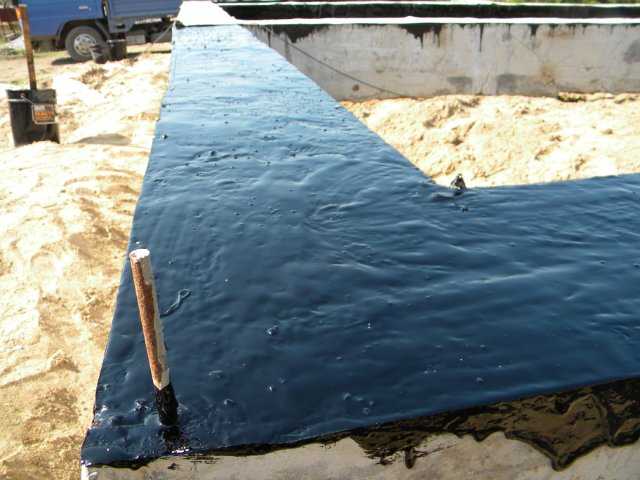

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, Пока она не высохла, можно на нее приклеить слой рулонной

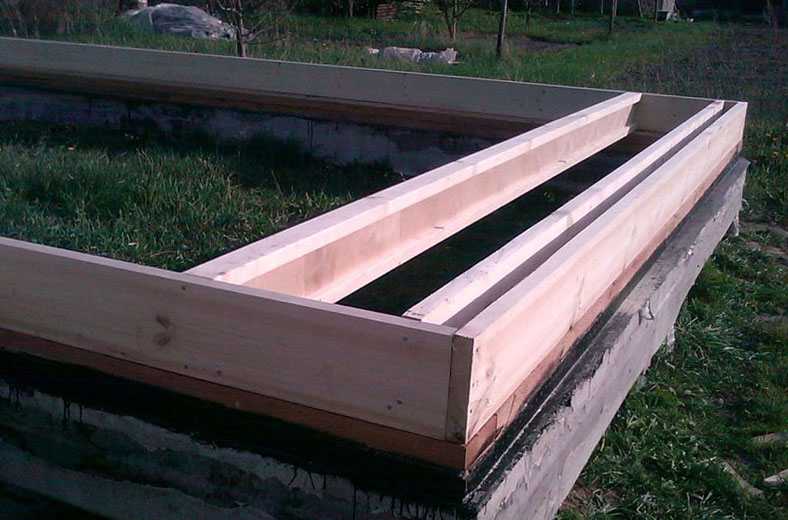

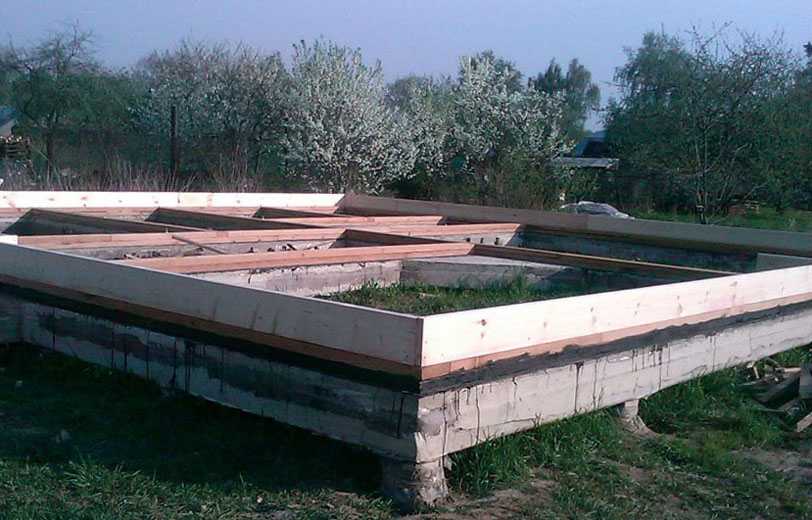

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

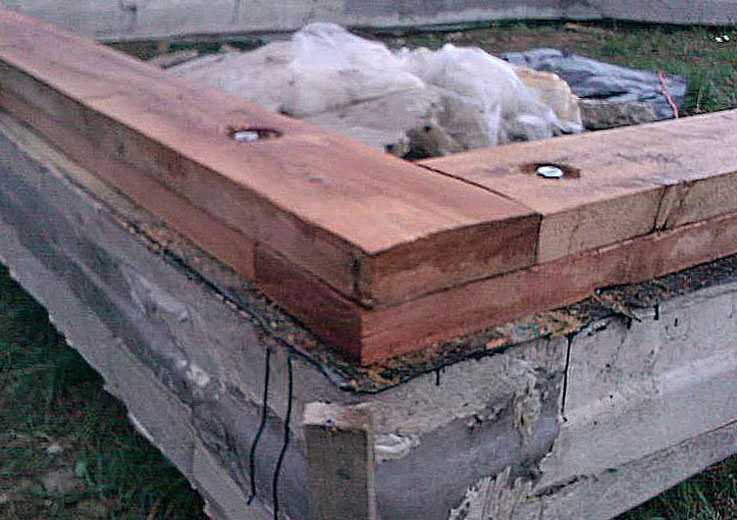

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

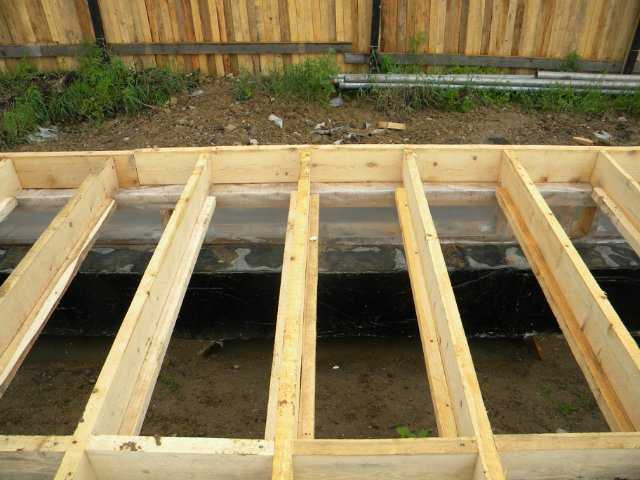

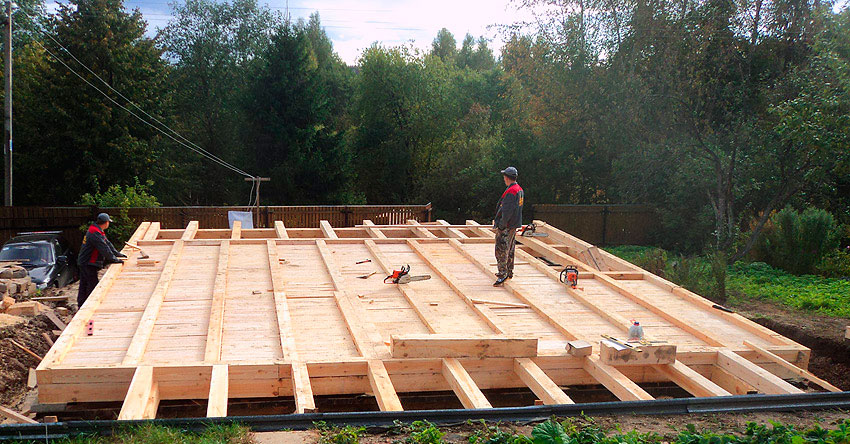

Ставим обвязку и лаги

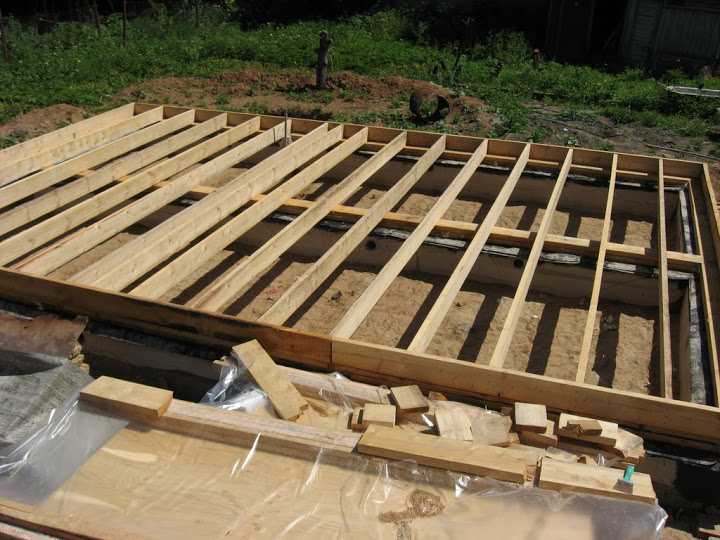

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.

Утепление и настил пола

После того как основа под настил пола смонтирована, наступает время для утеплением пола. Его можно делать по-разному, с разными материалами. Покажем эконом-вариант — с плитами пенополистирола плотностью 15 кг/м3 (можно больше, меньше — нет). Он, конечно, неэкологичен, но единственный не боится влаги и может монтироваться без чернового пола. Расчетная толщина утеплителя — 150 мм, укладываются два слой: один 10 см, второй 5 см. Швы второго слоя не должны совпадать со швами первого (сдвигаются).

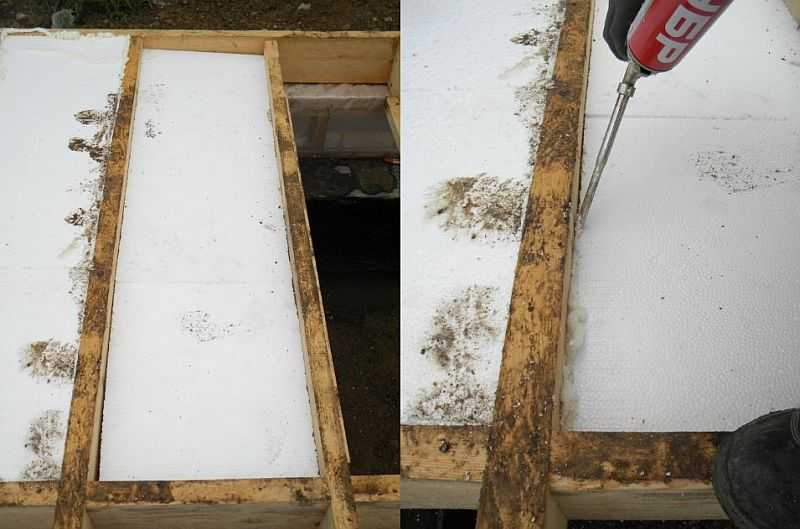

Для начала по нижнему краю лаг набивается черепной брусок 50*50 мм. Он будет удерживать пенопласт.

Пенопласт нарезается обычной ножовкой. Полотно можно взять по дереву — режется быстрее, но получается рваный край или по металлу — идет медленнее, но край ровнее. Нарезанные плиты укладываются в два слоя, швы перекрываются. Затем по периметру проклеиваются герметиком — для обеспечения гидроизоляции.

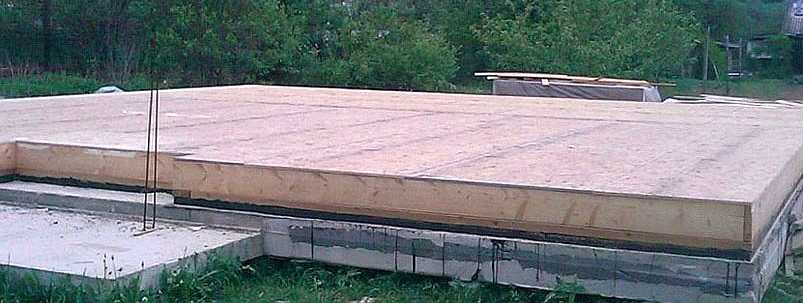

Далее настелить черновой пол из досок, выровнять его и поверху настелить фанеру (лучше ФСФ 5-6 мм). Чтобы черновой настил из досок не перекосило, укладывайте доски перемежая направление волны. Если взглянуть на поперечный срез доски, годовые кольца идут полукругом. Так вот, нужно чтобы дуга то смотрела вверх, то вниз (смотрите фото).

Можно обойтись без настила из досок. Тогда толщина фанеры должна быт не менее 15 мм. Считайте что выгоднее в вашем регионе и выбирайте.

В любом случает листы должны укладываться в разбежку — швы не должны совпадать (как в кирпичной кладке). Еще не стоит забывать между листами фанеры оставлять зазор в 3-5 мм для компенсации изменения размеров при изменении влажности.

Фанера крепится на саморезы 35 мм длиной (лучше белые — меньше брака) по периметру с шагом 12 см, внутри в шахматном порядке с шагом 40 см.

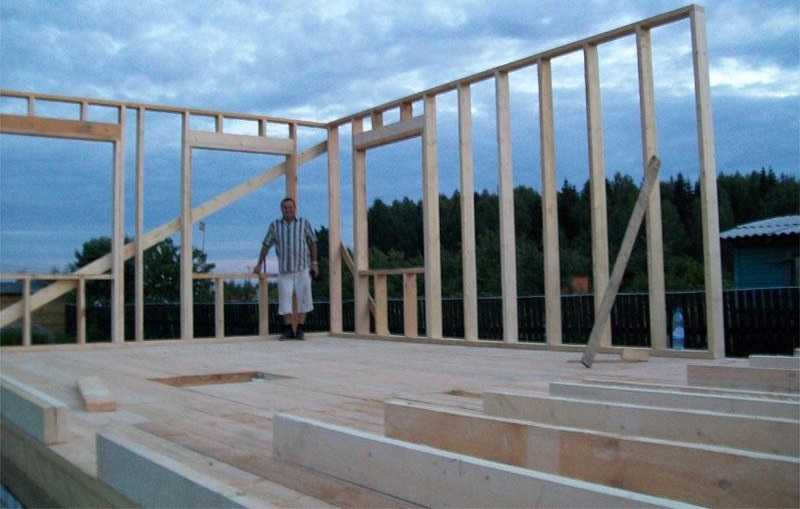

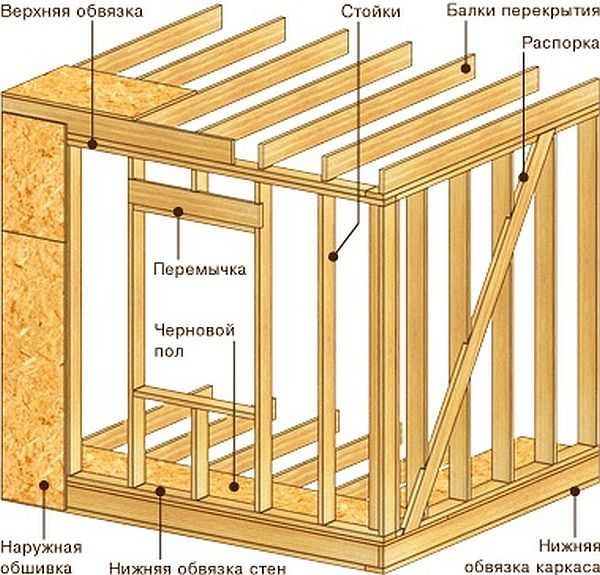

Шаг 3: Каркасные стены

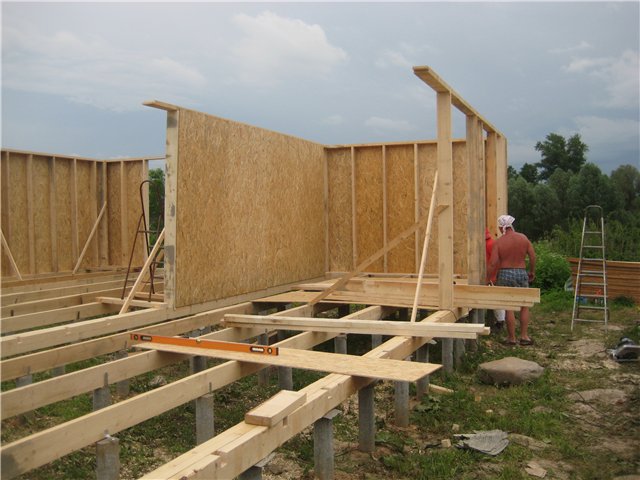

Есть два способа: собирается каркас стены (всей или части — зависит от размеров) на полу, затем поднимается, выставляется и закрепляется. Иногда при таком способе прямо на полу крепят OSB, ГВЛ, фанеру с внешней стороны каркаса: жесткость получается больше. Эту технологию называют каркасно-щитовой или «платформа». По такому принципу в основном работают заводы: они строят в цеху готовые щиты по проекту, привозят на участок и там только монтируют. Но каркасно-щитовое домостроение возможно и своими руками.

Второй способ: собирается все постепенно, по месту. Прибивается брус нижней обвязки, выставляются угловые стойки, потом промежуточные, верхняя обвязка, и т.д. Это та технология, которая называется «каркасное домостроение» или «баллун».

Какой из них удобнее? Смотря сколько человек работает и есть ли возможность, хотя бы периодически, привлекать помощников. На полу работать быстрее и удобнее, чем прыгать несчетное количество раз вверх/вниз по стремянке. Но если секция собрана большая, то поднять ее даже вдвоем будет тяжело. Выход — или звать помощников, или разбивать каркас стены на небольшие сегменты.

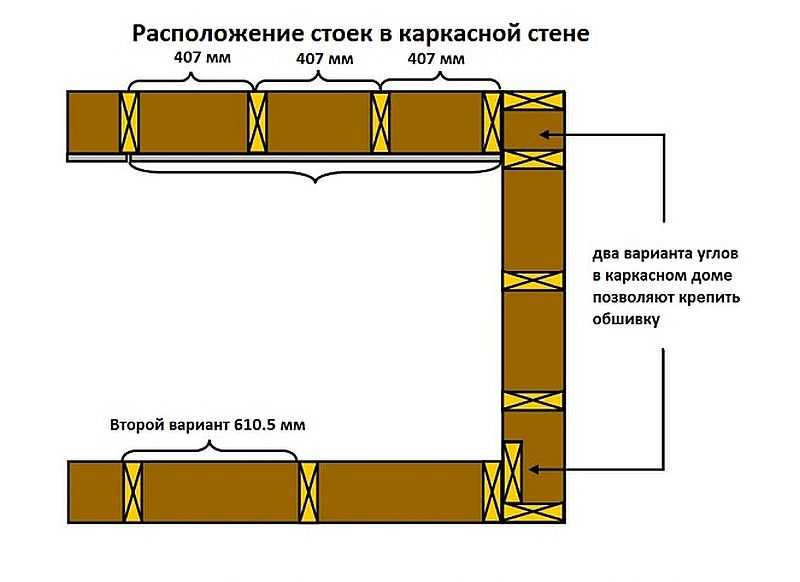

Шаг установки и сечение стоек

Угловые стойки должны быть 150*150 мм или 100*100 мм в зависимости от нагрузки и требуемой ширины утеплителя. Для одноэтажного каркасного дома достаточно 100 мм, для двухэтажного — не менее 150 мм. Промежуточные стойки по глубине такие же, как угловые, а их толщина — не менее 50 мм.

Шаг установки стоек выбирается с учетом нагрузки, но реально его чаще подбирают исходя из ширины утеплителя. Если утеплять будете минеральной ватой в рулонах или матах, предварительно узнайте реальную ширину материала. Просвет между стойками должен быть на 2-3 см меньше, чем ширина утеплителя. Тогда отходов почти не будет, зазоров и щелей, через которые уходить будет тепло — тоже. Плотность установки утеплителя в каркасниках — основной момент, ведь только он будет служить защитой от холода. Малейшее нарушение приведет к тому, что в доме будет холодно.

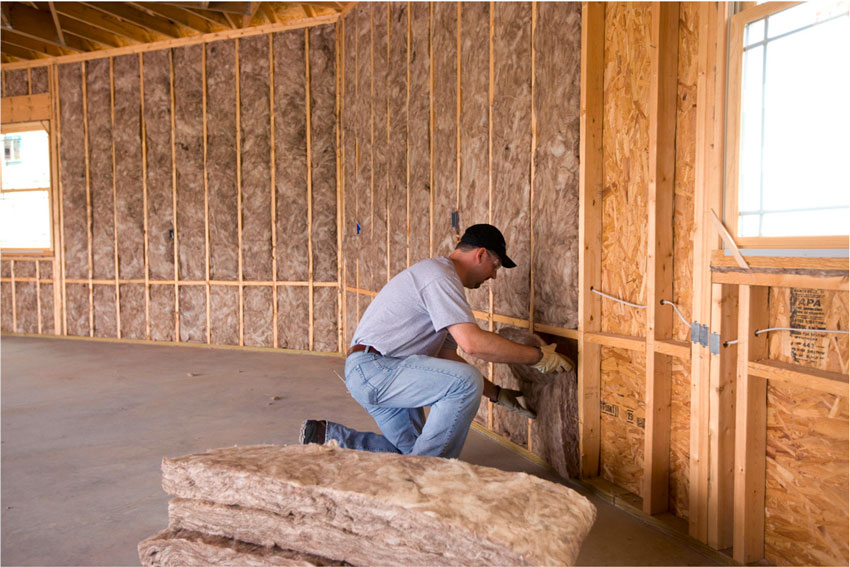

Потому к подбору утеплителя и его установке необходимо отнестись с полным вниманием.

Крепление стоек возможно несколькими способами: деревянными нагелями, с врубкой или на уголки. Врубка в доску нижней обвязки должна быть не более чем на 50% ее глубины. Уголки крепятся с двух сторон. Крепление нагелями — старая технология, но сложная в исполнении: выстругивают длинные нагеля, наискосок через стойку и брус нижней обвязки сверлят отверстие, в него вбивается деревянный шип, излишки которого обрезаются. Он хорошо работает, если древесина используется сухая. Если нет — возможно усыхание и потеря жесткости крепления. Установка на усиленные уголки намного проще.

По канадской технологии балки, к которым крепятся окна и двери, делают двойными. Нагрузки тут больше, следовательно и опора должна быть мощнее.

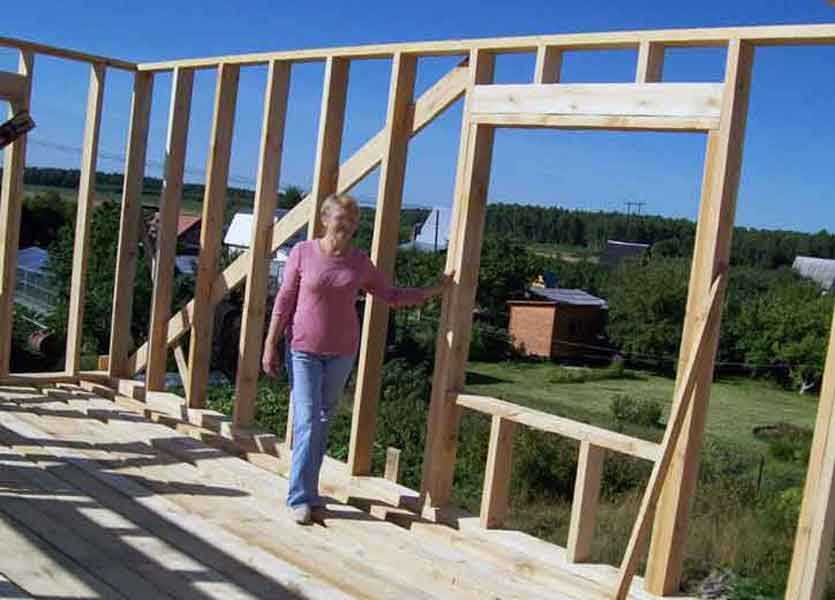

Усиленные стойки возле окон и дверей — необходимость. Только так каркасный дом, построенный своими руками будет надежным

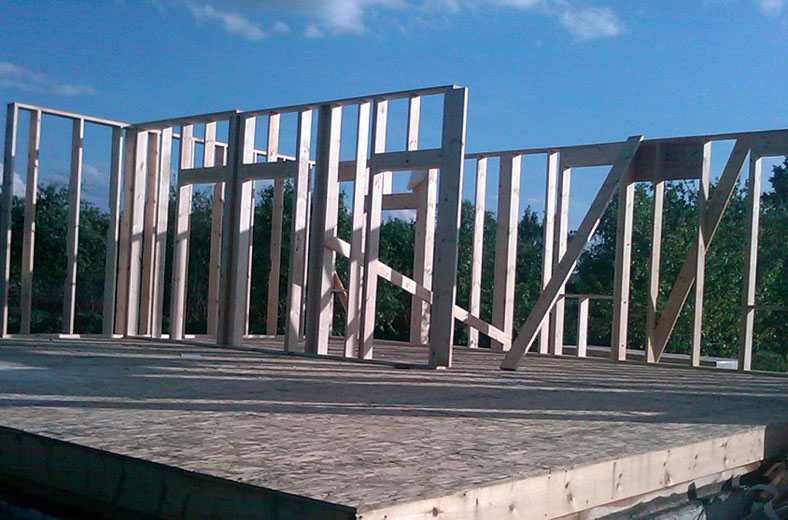

Укосы или раскосы

Если наружная обшивка планируется из плитного материала выскоой прочности — ОСП, ГВЛ, ГВК, фанера — укосы ставят временные и изнутри помещения. Они нужны для выравнивания и поддержания геометрии до тех пор, пока не прикреплена наружная обшивка. Прочности этого материала хватит для создания требуемой жесткости конструкции.

Если же обшивка планируется наборная — из вагонки, и т.п. установка постоянных укосин обязательна. Причем лучший вариант — не те, которые ставят на несколько стоек, а по четыре небольшие штуки на каждую: две сверху и две снизу (как на фото внизу).

Обратите внимание, на фото выше стойки сборные: две доски сбиты вместе гвоздями на всем протяжении в шахматном порядке. Такие стойки имеют еще большую несущую способность, чем цельные, стоят меньше. Это реальный способ снизить затраты на строительство без потери качества. Но увеличивается время на строительство: гвоздей приходится забивать много.

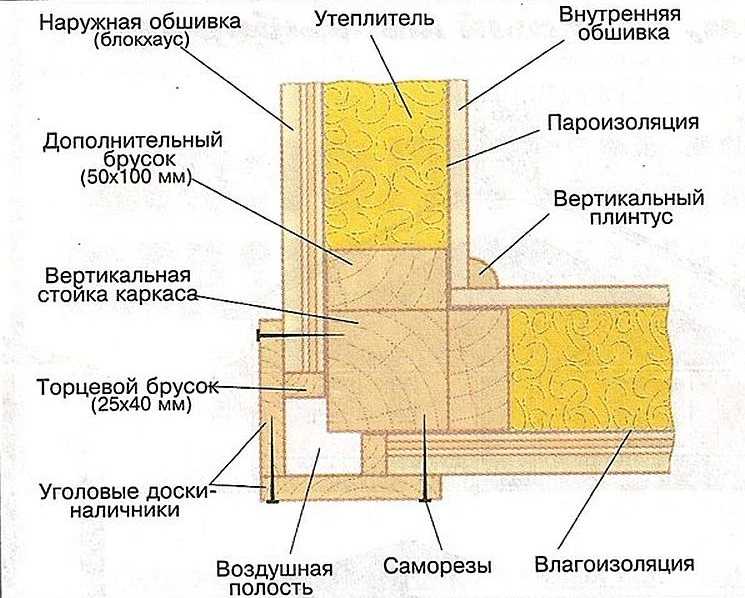

Углы каркасного дома

Больше всего вопросов возникает при строительстве углов. Если поставить брус в углу, то никаких сложностей вроде нет, кроме той, что угол получается холодным. В регионах с непродолжительной и мягкой зимой это не проблема, а уже в средней полосе России требует какого-то решения.

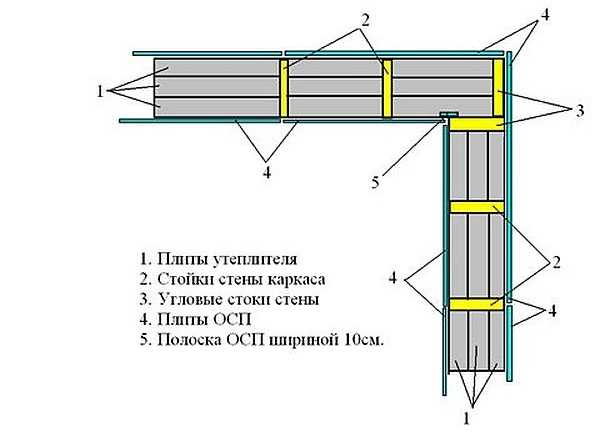

Есть несколько способов того, как сделать угол каркасного дома теплым. Все они показаны на схемах, так нагляднее.

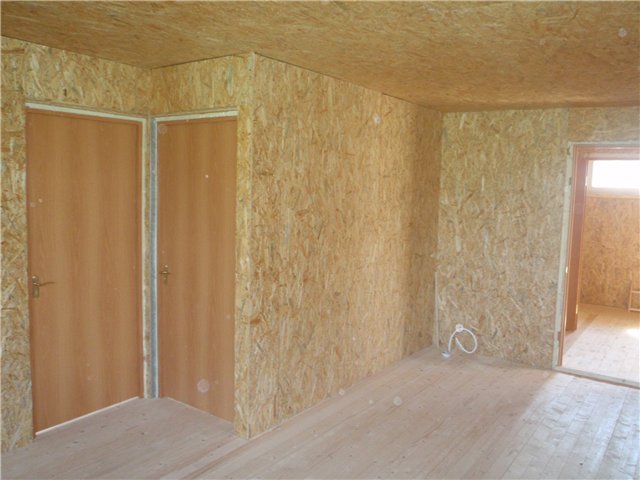

После сборки каркаса чаще всего снаружи его обшивают ОСП, фанерой или другим подобным материалом.

Шаг 4: Перекрытие

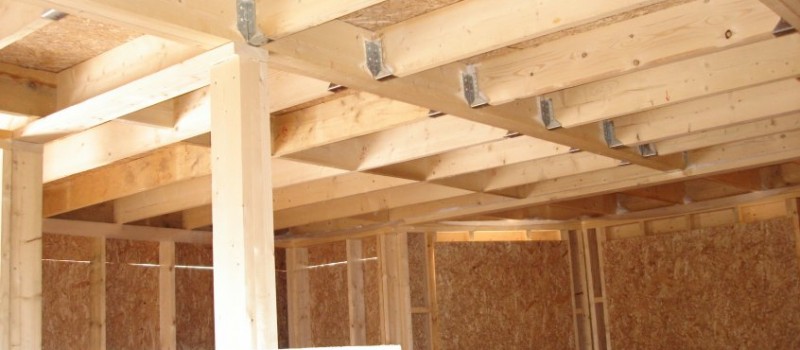

Балки перекрытия опираются на брус верхней обвязки. Есть несколько способов крепления:

• на опорные стальные кронштейны;
• на уголки;
• с врезкой;

Врубка — глубина пропила не должна превышать 50% толщины бруса верхней обвязки. Сверху забивается двумя гвоздями, которые должны войти в обвязку не менее чем на 10 см
Уголки — привычный метод. Можно использовать усиленные, но не обязательно
Перфорированные скобы — форма может быть разной

Размеры балок, шаг их установки зависят от того, что будет сверху. Если второй жилой этаж или , сечение берется больше, шаг делается меньше: чтобы пол не прогибался. Если сверху только кровля и чердак предполагается нежилой — это совсем другие расчеты и размеры.

Если достраивается второй этаж, перекрытие обшивают черновым полом второго этажа. Так работать над созданием второго этажа каркасного дома будет проще. Его сборка ничем не отличается от строительства первого. Разве только тем, что все пиломатериалы приходится затаскивать на второй этаж.

Шаг 5: Стропильная система и кровельный материал

При разработке проекта дома по каркасной технологии наиболее популярными являются или . Их устройство ничем не отличается. Все те же принципы и расчеты. Единственное ограничение касается веса кровельного покрытия: это должен быть легкий материал, нагрузку от которого могут выдержать деревянные балки и перекрытия.

Для фиксации стропила в заданном положении до того, как набили обрешетку, использовались временные укосины

Еще одна относительно недорогая технология

Шаг 6: Утепление

Утеплять каркасный дом можно любым из имеющихся на рынке материалов с соответствующими характеристиками. Все они неидеальны, но все проблемы имеют стандартные решения.

Наиболее популярным утеплителем для каркасных стен является базальтовая вата. Она выпускается в виде рулонов или матов разной плотности. Устанавливать в стены удобнее маты: они более плотные и хорошо сами держатся за счет распирающей силы. Для этого, как говорили выше, их размеры должны быть на 2-3 см больше расстояния между стойками каркаса. Маты, конечно, дополнительно фиксируются специальным крепежом, но работать удобнее, чем с мягким рулоном.

Минеральная вата имеет высокие теплоизоляционных характеристики, неплохая звукоизоляция. Но есть и солидный недостаток: она боится намокания и ее необходимо со всех сторон ограждать не только от влаги (дождя), но и от проникновения пара. Потому со стороны помещения она закрывается слоем пароизоляционной мембраны, которая не дает парам проникнуть внутрь.

Со стороны улицы теплоизоляция из минеральной ваты закрывается еще одной мембраной, но другого типа с другими характеристиками: гидро- ветро- защитная паропроницаемая мембрана. Она не продувается, со стороны улицы не пропускает влагу в жидком и газообразном состоянии, а из утеплителя пары выходить могут: паропроницаемость односторонняя. После установки утеплителя остаются только отделочные работы. Собственно, все, стройка окончена.

Теперь вы знаете как построить каркасный дом. Детализация некоторых процессов далеко не полная, но общая последовательность сборки у вас есть. Возможно, вам помогут еще видео от профессионального плотника, который десятилетия занимается возведением каркасных домов (смотрите ниже).

Видео инструкции по монтажу каркасных домов

Это три видео отличного плотника Ларри Хона. Каждый из них продолжительностью более часа. Очень подробно расписана технология постройки каркасного дома по готовому фундаменту.

По этой инструкции самостоятельное возведение возможно без вопросов: комментируется и объясняются все этапы строительства каркасного дома и мелочи, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, забивать в каждом узле. Демонстрируются основные проблемы, которые могут возникнуть и методы их исправления. Если вы решили строить каркасный дом своими руками, не пожалейте времени — посмотрите фильм. Вам многое станет понятнее.

Первая часть — нижняя обвязка и пол.

Вторая часть видео — устройство и сборка каркасных стен.

Третья часть — построение крыши каркасного дома.

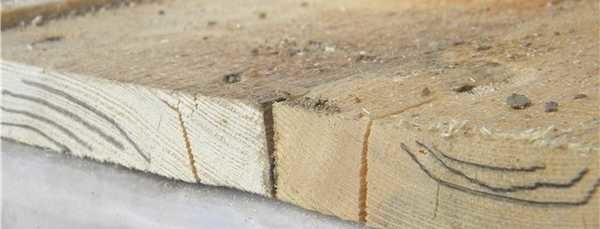

Если вы все еще сомневаетесь, стоит ли строить каркасный дом, это наверняка потому, что слышали что это плохая технология, что у нас она не работает. Есть такое мнение. Но основано оно на том, что в канадские и американские каркасные дома ставят из сухого леса, влажностью. не более 20-22%. В наших условиях с лесопилки привозят древесину почти естественной влажности, а это вплоть до 60%. Потому дома ведет и крутит, они становятся холодными.

Но если вы дом собрались строить своими руками, что помешает вам использовать сухую древесину? Камерной сушки она стоит дорого, разница за куб получается очень приличной — почти в два раза. Но сложив древесину на участке в вентилируемые штабеля ее за год можно высушить до тех же 20-22%. Пропитывать или нет перед просушкой биозащитой вы решите сами. Сухая древесина не гниет и не повреждается грибками, но от насекомых ее желательно таки пропитать биозащитой.

Пример такого мнения в видео. С объяснением, почему технология плохая…

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)
Шаг установки
Применение
219
3-10
Дома, пирсы, ангары
159
2-5
Аналогично
133
2-5
Аналогично
108
2-5
Тяжелые ворота, пирсы, ангары, дома, заборы
89
2-4
Можно использовать в качестве дополнительных свай, для домов, хозблоков
76
1-3
Легкие постройки, террасы, указатели, знаки дорожного движения
59
0.5-2
Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

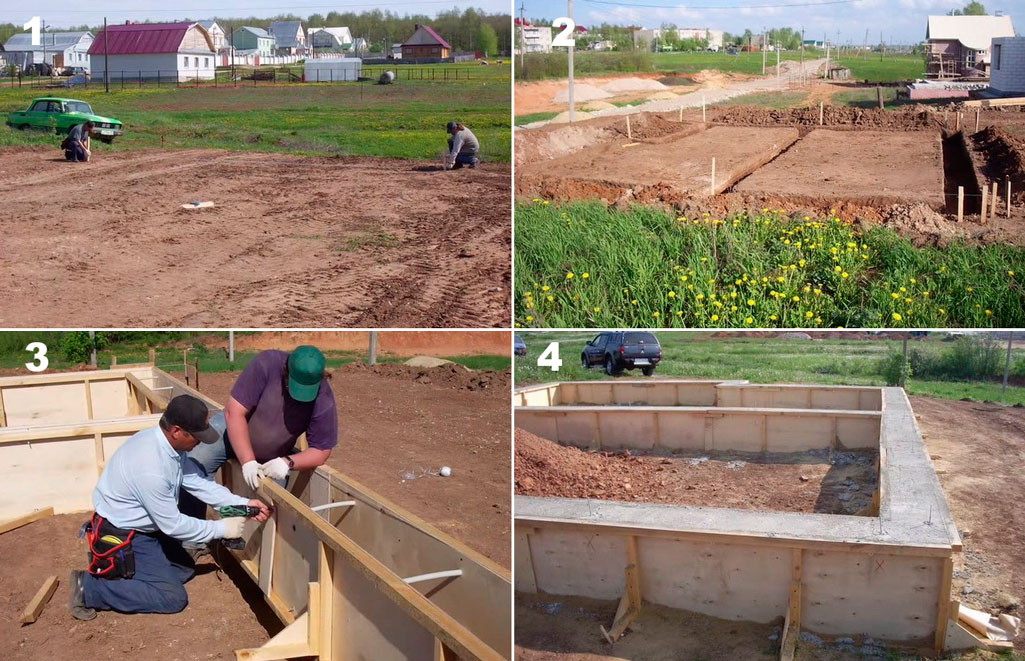

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

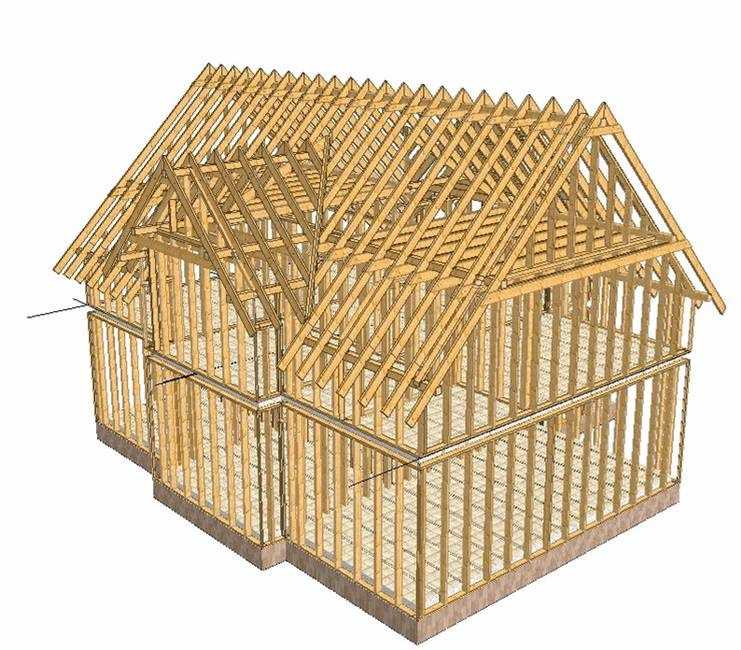

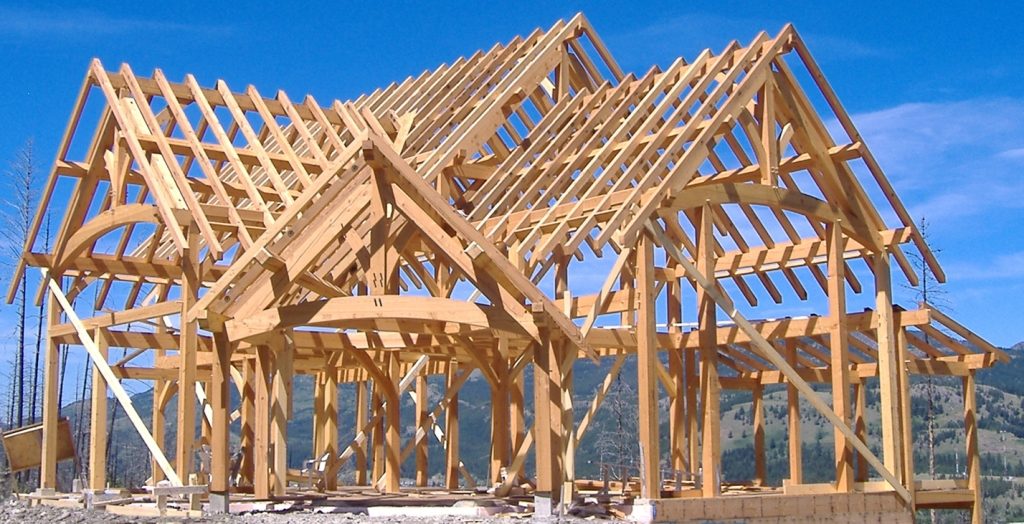

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Их установка может осуществляться тремя способами:

• Посредством вырубки.
• С помощью перфорированных кронштейнов.
• С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

• На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
• Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
• После готовности обрешетки, приступают к монтажу облицовочного материала.

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.
